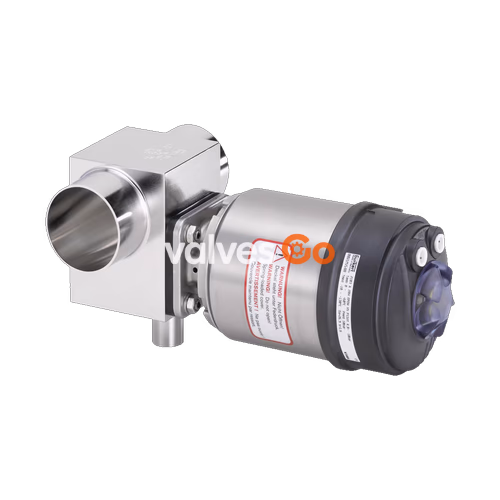

宝德 BURKERT（BURKERT）20031623（Type 2104）是一款外控式气动T型隔膜阀，专为卫生级工艺与分布式自动化系统设计。整阀由气动活塞式 ELEMENT 不锈钢外壳执行机构、低死区 T 型流道阀体以及密封隔膜组成。控制功能为 A（CF A），处于常闭状态，通过弹簧力保持阀门关闭，通入先导气源开启。接口 1 为 DN 50（2 英寸）焊接端，符合 ASME BPE 及 DIN 11866 C 系列标准（外径 50.8 mm，内径 47.5 mm，壁厚 1.65 mm）。阀体公称通径为 25 mm，对应膜片尺寸 25，采用 GYLON® 复合 EPDM 支撑背衬膜片。
针对中性气体、高纯水、无菌流体以及腐蚀性介质工况，订货号 20031623 具备 0 至 10 bar（PN 16 / Class 150）的介质运行压力范围，介质温度范围为 -5 °C 至 +130 °C。阀门全面兼容原位清洗（CIP）与原位蒸汽灭菌（SIP），蒸汽灭菌耐受极限为 +140 °C（最长持续 60 分钟）。气动执行机构要求 5 至 10 bar 的先导控制气压，控制气口为 G 1/8" 内螺纹接口。
技术参数
| 参数项目 | 技术规格 |
|---|---|
| 产品型号 | Type 2104 T型隔膜阀整阀组件 |
| 订货号（SKU） | 20031623 |
| 控制功能 | 控制功能 A（CF A，弹簧复位常闭） |
| 开关工位数量 | 2 位 |
| 流体接口数量 | 3（3/2通T型流道模式） |
| 接口1连接类型 | 焊接端（Weld end） |
| 接口1管道标准 | ASME BPE / DIN 11866 C系列 |
| 接口1公称通径 | DN 50（2英寸） |
| 接口1管径尺寸 | 外径 50.8 mm，内径 47.5 mm，壁厚 1.65 mm（0.065英寸） |
| 阀体公称通径 | 25 mm（膜片尺寸 25） |
| 工作介质压力 | 0 至 10 bar |
| 公称压力等级 | PN 16 / ASME Class 150 |
| 先导控制气压 | 5 至 10 bar |
| 控制气接口规格 | G 1/8" 内螺纹（可配 ∅ 6 mm 或 1/4" 快插接头） |
| 介质温度范围 | -5 °C 至 +130 °C（蒸汽灭菌最高 +140 °C，持续60分钟） |
| 环境温度范围 | -5 °C 至 +100 °C（标准型 -10 °C 至 +60 °C，可高压灭菌） |
| CIP / SIP 清洗灭菌 | 支持原位清洗与原位蒸汽灭菌 |
| 阀体材质 | 不锈钢块料 1.4435（DIN EN 10088）/ 316L（ASME BPE） |
| 执行机构材质 | PPS 核心机构，1.4561（316Ti）不锈钢外罩 |
| 隔膜材质 | GYLON® 复合 EPDM 支撑背衬膜片（ER） |
| 活塞密封材质 | FKM |
| 外壳防护等级 | IP65 / IP67，NEMA Type 4X |
结构材质规格
ELEMENT 执行机构及阀体各组成部件材质如下：
| 序号 | 部件名称 | 材质说明 |
|---|---|---|
| 1 | 接地端子 | 不锈钢 1.4301 / 1.4305（用于 ATEX / IECEx 防爆型） |
| 2 | 透明罩盖 | 聚砜（PSU） |
| 3 | 先导控制气接口 | PP 快插接头（标配），或 G 1/8" 不锈钢 1.4305 螺纹接口 |
| 4 | 执行机构壳体 | 聚苯硫醚（PPS） |
| 5 | 外罩 | 不锈钢 1.4561（316Ti） |
| 6 | 活塞密封圈 | 氟橡胶（FKM） |
| 7 | 隔膜 | GYLON® 复合 EPDM 膜片（ER）；可选 EPDM（AD）、PTFE/EPDM（EA）、高阶PTFE/EPDM（EU） |
| 8 | 阀体 | 不锈钢块料 1.4435（DIN EN 10088）/ 316L（ASTM A479 / ASME BPE） |
卫生级流道内部表面均经过精密表面处理：内表面电抛光粗糙度达到 Ra ≤ 0.38 µm（ASME BPE SF4 / DIN HE4），或机械抛光 Ra ≤ 0.5 µm（ASME BPE SF1）；阀体外表面粗糙度保持在 Ra ≤ 1.6 µm。
结构与安装尺寸

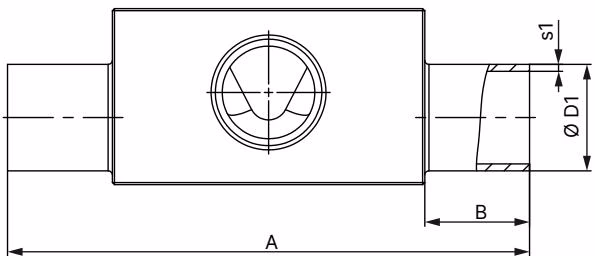

焊接阀体尺寸（ASME BPE / DIN 11866 C系列）
膜片尺寸 25、主流道 DN 50 对应支管 DN 25 的阀体尺寸（接口组合 50...25，订货代码 SODI-SODF）：
| 膜片尺寸 | 接口 1–接口 2 DN | ∅D1 (mm) | s1 (mm) | ∅D2 (mm) | s2 (mm) | A (mm) | B (mm) | C (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 50...25 | 50.80 | 1.65 | 25.40 | 1.65 | 134.5 | 30.0 | 87.5 | 25.0 | 120.0 | 75.0 | 44.0 | 24.0 |
执行机构安装尺寸
膜片尺寸 25 适配的 ELEMENT 执行机构尺寸数据：
| 膜片尺寸 | 执行机构规格 ∅ (mm) | ∅ A (mm) | 配置 8691 / 8695 总高 (mm) | 配置 8690 / 8697 总高 (mm) | 高度 H+M (MT86) (mm) |
|---|---|---|---|---|---|
| 25 | 70 (M) | 92 | 268 | 235 | 172 |
| 25 | 90 (N) | 120 | 301 | 269 | 205 |
介质工作压力限值
控制功能 A 在阀门单向承受最大介质压力时的静态操作限值：
| 膜片尺寸 | 执行机构规格 ∅ (mm) | 先导气压范围 (bar) | EPDM / FKM 允许介质压力 | PTFE / GYLON® / EPDM 允许介质压力 |
|---|---|---|---|---|
| 25 | 70 (M) | 5.5...10 | 10 bar | 6 bar |
| 25 | 90 (N) | 5.0...10 | 10 bar | 10 bar |
出厂配置说明
订货号 20031623 出厂标定工作压力为 0 至 10 bar，要求现场接入 5 至 10 bar 先导气源以确保正常启闭。
认证标准与卫生合规性
BURKERT Type 2104 隔膜阀遵循多项国际卫生安全指令：
- 食品医药接触安全：GYLON®/EPDM 复合膜片符合美国 FDA 21 CFR 规范，通过 USP Class VI 毒理生物相容性测试，符合欧洲议会与理事会 EC 1935/2004 食品接触材料法规，并符合 3-A 卫生标准（代码 PE05）。
- 出厂检测与认证：包含出厂 EN 10204 3.1 金属材质检验证书以及 2.1 膜片质量证书。
- 空气质量控制：符合德国 TA Luft 空气洁净控制规范（代码 PM01）。
- 防护等级：外壳防护达到 IP65 / IP67 及 NEMA 4X 标准。
潜在爆炸危险区域防爆要求（ATEX 与 IECEx）
Type 2104 具备机械防爆认证，适用于爆炸性气体与粉尘危险环境：
- ATEX 证书：EPS 18 ATEX 2 008 X
- IECEx 证书：IECEx EPS 18.0007X
- 防爆标识：II 2G Ex h IIC T4…T2 Gb / II 2D Ex h IIIC T135 °C…T300 °C Db
防爆温度等级与限值
| 温度等级 | T4 | T3 | T2 |
|---|---|---|---|
| 允许最高表面温度 | +135 °C | +200 °C | +300 °C |
| 允许环境温度 | -40 °C 至 +100 °C | -40 °C 至 +130 °C | -40 °C 至 +130 °C |
| 最高介质温度 | +125 °C | +185 °C | +285 °C |
危险区域静电防护与接地规范
在 1/21 区或 2/22 区运行环境中，静电突然放电将带来点燃风险。操作维护必须执行以下安全规范：
- 仅可使用湿布或防静电布轻轻擦拭设备外表面，严防产生静电摩擦。
- 阀体必须通过导电连接接地至现场管路系统，建立等电位联结。

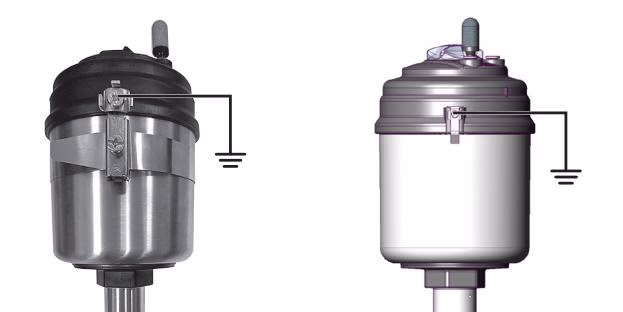

- 执行机构及未纳入电位均衡的裸露金属部件，必须使用接地端子（1.4301/1.4305）或接地带夹单独可靠接地。
- 介质电导率限制（根据 IEC 60079-32-1）：电导率 ≤ 100 pS/m 的介质，流速不得超过 1 m/s 或必须具备管路防干涸监控；电导率在 100 至 1,000 pS/m 之间的介质仅限洁净气体、蒸汽及无颗粒液体；电导率 > 1,000 pS/m 的介质不受静电限制。
分布式自动化控制组合

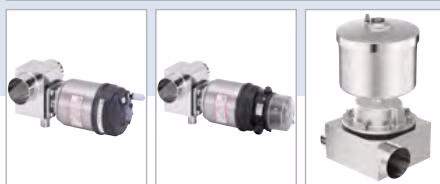

Type 2104 可组合搭配宝德 ELEMENT 控制头与定位器实现集成控制：
- 集成控制头（Type 8691 / 8695）：非接触式电感位置传感器，内置先导电磁阀（带手动超越），配备高亮度彩色 LED 阀位状态指示灯，支持 AS-Interface、IO-Link 及 büS 系统总线。
- 气动反馈单元（Type 8690 / 8697）：紧凑型设计，通过机械开关或电感式接近开关实现阀门开闭两点位置反馈。
- 电气定位器与过程控制器（Type 8692 / 8693 / 8694 / 8696）：连续调节型 TopControl，带背光图形显示屏与轻触按键，具备自整定 TUNE 功能与阀门诊断报警，支持 PROFIBUS DPV1、PROFINET、EtherNet/IP 及 Modbus TCP 总线协议。
- 分体式定位器（Type 8792 / 8793 / 8791 SideControl Remote）：用于远距离安装环境，配合安装于阀门执行机构上的 8798 型位移传感器进行信号反馈。
