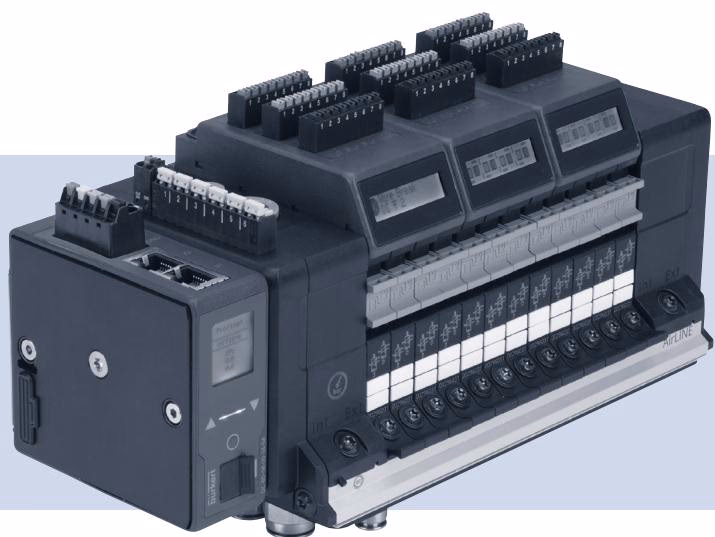

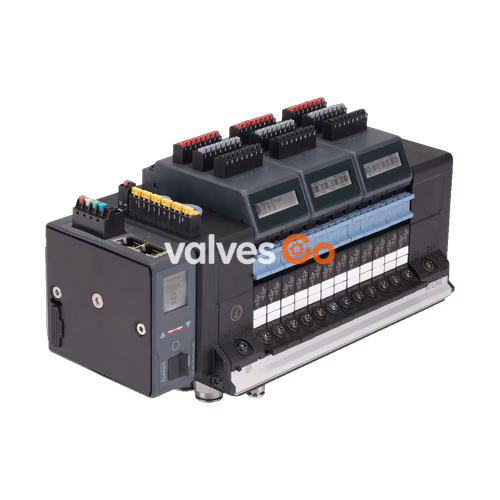

宝德 BURKERT（BURKERT）20031840 Type 8652 AirLINE 是一款出厂预配置的12位模块化气动阀岛，集成多协议工业以太网通信模块与铝制 AirLINE Quick 底板。阀岛在第1至第10阀位预装10个5/2通单稳态气动阀（回路功能CF-H），第11与第12阀位装配盲板预留扩展空间。该设备专为自动化系统中的气动执行负载控制而设计，包含3个带DI电子模块提供的24路数字量输入、内部先导辅助气路、1(P)口的管路热插拔功能，以及3(R)和5(S)排气口内置的单向止回阀。

阀岛阀位配置与槽位清单

订货号 20031840 共具备12个阀位，各位置配置如下：

槽位位置	功能与安装元件	详细规格
第1位	5/2通单稳态	回路功能 CF-H
第2位	5/2通单稳态	回路功能 CF-H
第3位	5/2通单稳态	回路功能 CF-H
第4位	5/2通单稳态	回路功能 CF-H
第5位	5/2通单稳态	回路功能 CF-H
第6位	5/2通单稳态	回路功能 CF-H
第7位	5/2通单稳态	回路功能 CF-H
第8位	5/2通单稳态	回路功能 CF-H
第9位	5/2通单稳态	回路功能 CF-H
第10位	5/2通单稳态	回路功能 CF-H
第11位	盲板	空置备用扩展位
第12位	盲板	空置备用扩展位

气动与工艺接口参数

气动主供气和工作管路通过铝制 AirLINE Quick 底板上的插拔式接头连接：

• 压力供气接口 (1/P)：D10 插拔接头，黄铜材质
• 工作接口 (2/A, 4/B)：D6 插拔接头，黄铜材质
• 辅助先导气源：内部供气 (internal)
• 左侧附加供气：D6 与 D10 插拔接头
• 中间与右侧附加供气：无中间供电/供气模块（中间供料数量 0 PCE）
• 集成止回阀：在 3(R) 与 5(S) 排气口内置止回阀，防止背压逆流
• 气动热插拔功能：在 1(P) 口具备气动热插拔止回机制，支持带压更换阀件
• 公称工作压力范围：-1.00 bar 至 10.00 bar
• 先导控制压力范围：3.00 bar 至 10.00 bar
• 工作介质温度：-10 °C 至 +55 °C

电气与工业以太网通信规范

通信和电源管理集成于模块化总线底座及配套电子模块：

• 总线模块协议：工业以太网（Industrial EtherNet），支持 PROFINET IO、EtherNet/IP、Modbus TCP、EtherCAT 以及 CC-Link IE Field Basic
• 物理通信接口：RJ45 硬件接口
• 数字量输入：共 24 路数字量输入（带DI电子模块1：是；带DI电子模块2：是；带DI电子模块3：是）
• 额定工作电压：24 V DC (±10%)
• 电流消耗：基础额定标称 3 A
• 防护等级：IP20（配合合适接插件）
• 工作环境温度：-10 °C 至 +55 °C

潜在爆炸区域使用条件与安全限制

根据 8652 型针对 ATEX 指令 2014/34/EU 及 NEC 标准的补充说明书，在爆炸危险区域中使用时须遵守以下技术条件：

• 防爆等级适用范围：防爆组别 II、类别 3G Ex ec IIC Gc 和类别 3D Ex tc IIIC Dc（代码 PU17 设备支持 Cl I, ZN 2, AEx ec IIC Gc、Cl II ZN 22, AEx tc IIIC Dc 及 Cl I, II, III, Div 2, Gr A, B, C, D, F, G）
• 允许的阀功能总数：整组阀岛最多允许 48 个阀片功能（由 6164 型电磁阀作为 6534 型气动滑阀的先导元件）；阀片少于 48 个时功耗更低，表面温度更低或相同
• 控制柜内环境温度限制：最高环境温度 +55 °C 时不超过温度等级 T4 限制
• AirLINE Quick 外侧工作温度：最高不超过 80 °C

控制柜安装与电气接线限制

• 阀岛必须安装在防护等级符合要求的控制柜内：对于气体环境 3G 类（Ex ec）箱体防护等级至少为 IP54；对于粉尘环境 3D 类（Ex tc）箱体防护等级至少为 IP6X / IP64。
• 设备仅可在符合 IEC 60664-1 规定的污染等级至少为 2 级的区域内使用。
• 供电回路的瞬态过压保护设置值不得超过额定峰值电压的 140%。
• 在爆炸性环境中，24 V 电源、SIA（安全关闭）、EVS（外部阀门电压切断）和数字输入的连接端子仅可在断电状态下插拔。

爆炸性环境中严禁热插拔

禁止在当前爆炸性环境中执行热插拔操作。只有借助合适检验设备证实并确保在一定时间内不存在爆炸性危险时，才允许利用热插拔功能拆卸或插入气动阀门。

铭牌数据与防爆认证

用于潜在爆炸区域的 8652 型阀岛包含常规铭牌与潜在爆炸区域防爆贴牌。

常规贴牌数据项说明

位置	说明	数据/标识内容
1	设备型号	8652 型 AirLINE
2	压力范围	3–10 bar
3	环境温度范围	-10 ~ +55 °C
4	额定电压 / 电流消耗	24 V DC / 3 A
5	序列号	出厂 S/N 编号
6	制造代码	出厂编码（如 W14AL）
7	设备订货号	20031840

防爆认证证书与标识

项目	证书编号 / 认证数据
ATEX 证书编号	BVS 20 ATEX E 031 U
ATEX 防爆标识	II 3G Ex ec IIC Gc / II 3D Ex tc IIIC Dc
IECEx 证书编号	IECEx BVS 20.0024 U
IECEx 防爆标识	Ex ec IIC Gc / Ex tc IIIC Dc
CCC 认证	符合 GB/T 3836.2021（由 SITIIAS 检验审核）
生产监督机构	PTB (CE0102)
随附警告标签	WARNING DO NOT CONNECT OR DISCONNECT WHEN ENERGIZED
