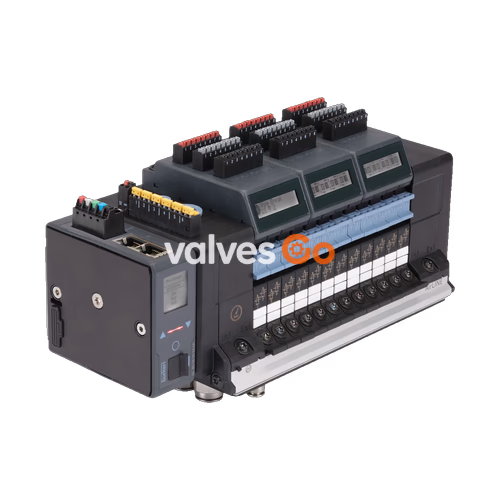

宝德 BURKERT 20032236 (8652 型) AirLINE 阀岛专门针对过程自动化要求而研发。LC 显示屏上的新诊断功能既能以纯文本又能以图标形式显示，简化了所显示消息的分配，从而在调试和维护期间节省时间。诊断消息还可以发送至控制器，以便快速总览设备状态。硬件配置针对控制柜底板安装进行了优化，同时也支持标准导轨安装。重要的气动功能（例如排气管道中的止回阀）可防止因压力峰值导致的意外动作，确保过程安全性提高。

常规技术参数

产品特征	规格参数
外壳材质	PA (聚酰胺)
密封件材质	NBR 和 PUR
单阀片宽度	11 mm
阀槽数量	最大 24 (SKU 20032236 为 8 槽)
可控最大阀数	最大 48
压力范围	真空至 10 bar (-1 至 10 bar)
外部供气	3 至 10 bar
流量 QNn 值 (空气)	310 l/min (在 +20 °C、阀门入口处 6 bar 压力及 1 bar 压力差下测量)
工作电压	24 V DC (±10% 允差)
单阀标称功率	0.7 W (功率下降之后 0.175 W)
单阀额定电流	29 mA (功率下降后 10 mA)
工作介质	无油和含油的干燥压缩空气、中性气体 (推荐 5 μm 过滤器)
环境温度	-10 °C 至 +55 °C
防护等级	裸露安装时 IP20；在封闭电控柜内安装时 IP65

AirLINE Quick 快速安装

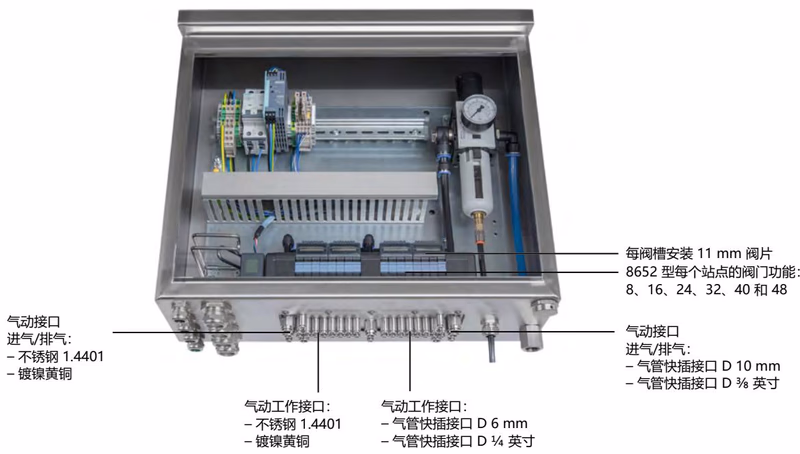

借助 AirLINE Quick，可显著减少控制柜中组件的使用。通过 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。

优势：

• 在控制柜中占用空间更少，可使用更紧凑的控制柜。
• 通过直接在控制柜底板上连接软管接头，减少安装工作。

AirLINE Quick 特征	规格参数
适配器板材质	不锈钢 1.4301 或 阳极氧化铝
气动接口材质	不锈钢 1.4401 或 镀镍黄铜
气动进气/排气	气管快插接口 D10 mm, 3/8 英寸
工作气管快装接口	气管快插接口 D6 mm, 1/4 英寸

回路功能

8652 型支持多种标准和安全相关 (SIA) 回路功能。SIA 版本 (6534 型) 配备额外的连接端子，使得阀门的电路能够通过外部开关中断，以实现安全关闭。

回路功能	说明
C (WW C)	二位三通电磁阀，伺服辅助，不通电时常闭位置。
D (WW D)	2 个二位三通电磁阀，伺服辅助，不通电时常开位置。
H (WW H)	二位五通电磁阀，伺服辅助。通过接口 (1) 加压，因此接口 (2) 或 (4) 处于压力之下。
L (WW L)	三位五通电磁阀，中封式。
M (WW M)	三位五通电磁阀，中压式。
N (WW N)	三位五通电磁阀，中泄式。
Z (WW Z)	二位五通电磁阀，带 2 个线圈的脉冲版本。

认证和符合性

• 防爆认证： 可选 ATEX/IECEx 2/22 区 (II 3G Ex ec IIC Gc / II 3D Ex tc IIIC Dc)。
• 北美认证： 可选 UL 列名 (UL 61010-1) 及危险场所 UL 认可 (Class I, Zone 2; Class II, Zone 22; Class I, II, III, Div 2)。
• CCC 认证： 可选中国强制认证，适用于危险应用。

ATEX 安装条件

对于防爆保护型式“ec”，必须将设备安装在符合 EN/IEC 60079-0 和 EN/IEC 60079-7 适用要求且防护等级至少为 IP54 的箱体中。对于防爆保护型式“tc”(粉尘)，箱体防护等级至少为 IP6X。

外形尺寸

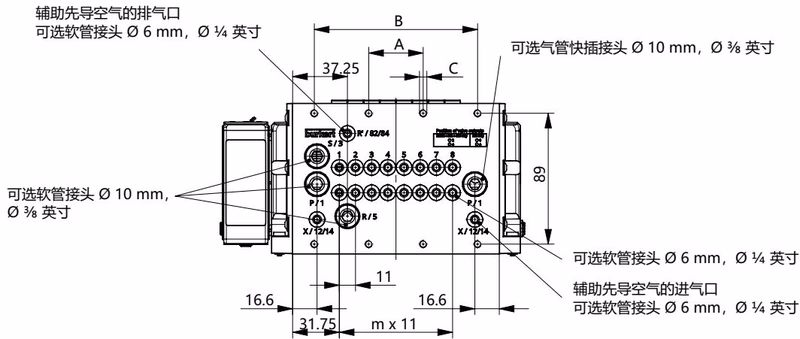

4 阀槽、8 阀槽和 12 阀槽版本的尺寸（单位：mm）：

连接方式

电源连接

• 通信和显示屏电源： 5 针弹簧端子排 (24 V DC, CAN_H, 屏蔽层, CAN_L, 0 V DC)。
• 气动阀电源： 2 针弹簧端子排 (AUX 24 V, 0 V DC)。接口板使气动阀与主通讯模块电源各自独立供电。

通讯总线接口

对于工业以太网 (PROFINET IO, EtherNet/IP, Modbus TCP, EtherCAT, CC-Link IE Field Basic) 或 PROFINET S2，设备使用 RJ45 接口 (X1 和 X2)。

产品安装

热插拔功能

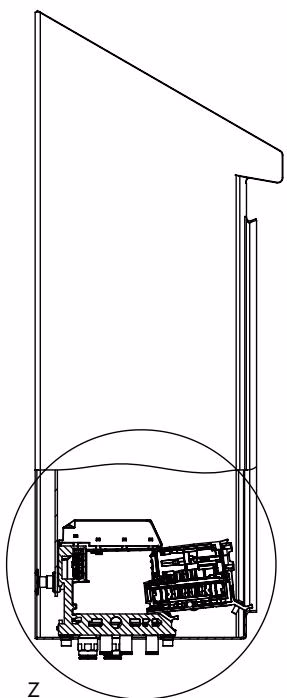

为了能够使用热插拔功能，在阀岛安装至控制柜内时应当注意与控制柜前缘的最小间距。

带 DI 接点的显示模块（可选）

通过电子模块进行数字输入供电 (24V)。每个数字输入的电流强度限制为最大 30mA。可使用市售的 3 线制传感器和电压介于 10–30V 之间的 2 线制传感器以及机械无源干接点开关。该模块支持 2 线制传感器断线检测及 3 线制传感器短路检测。
