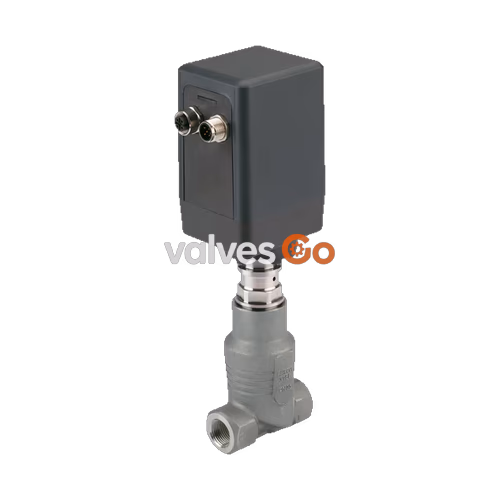

宝德（Burkert）20032576（3281型）直动式电动两通直座比例阀专为在闭环或开环控制回路中计量中性液体和气体而设计。该阀门由线性步进电机驱动，通过螺纹主轴将旋转运动转化为线性运动。集成的电子设备简化了流程集成，无需额外的电机控制模块。保持特定的阀门开度时，电机不需要消耗能量，从而降低了设备的整体能源需求。20032576 版本配备集成位置调节器、G 1/2" 管道接口、8 mm 阀座，并在 0 至 12 bar 压力范围内使用 4-20 mA 输入信号运行。

常规技术参数

特征	参数
公称直径	DN 15, NPS 1/2
设计类型	直座：开/关阀或控制阀
位置控制的死区	±0.5% (对应设定范围 1:100)
关闭时间	2.5 s
工作压力	0 至 16 bar(g) (视阀座公称尺寸而定)
负载周期	高达 100% (取决于介质温度和环境温度)
公称压力	PN 25 (DIN EN 1333)
阀座泄漏等级	VI级 (DIN EN 60534-4)
工作电压	24 V DC ± 10% (最大残余波纹度 10%)
功耗	< 1 W 保持功率；最大 12 W (短时 20 W)
介质温度	-20 °C 至 +130 °C
环境温度	-10 °C 至 +60 °C

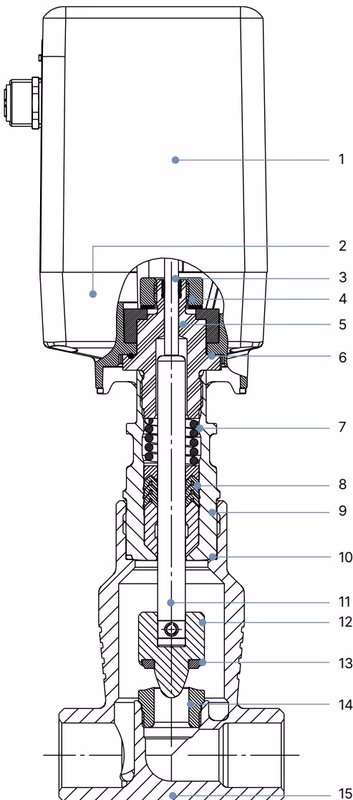

材料

编号	元件	材料
1	外壳盖	PC (聚碳酸酯)
2	机壳底部	PPS (聚苯硫醚)
8	阀杆密封件	PTFE (实心)/FKM，带弹簧补偿
13	阀座密封件	PTFE 密封垫圈
15	阀体	不锈钢 CF3M/316L

尺寸

INFO

尺寸单位为 mm。执行机构外壳可旋转。

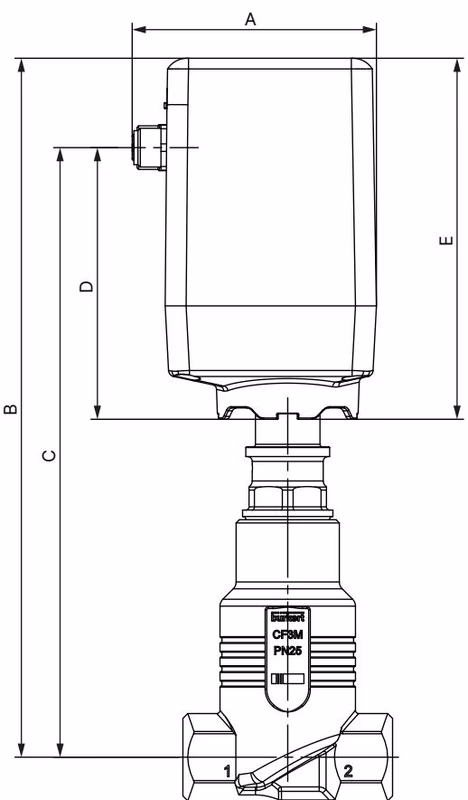

执行机构

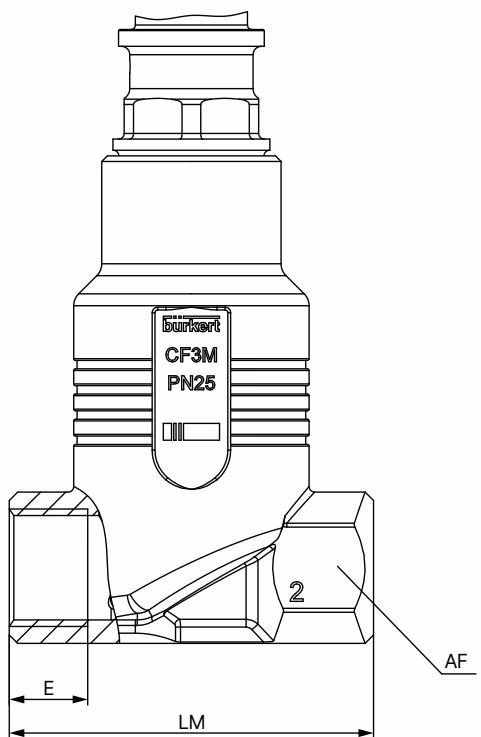

螺纹版本

DN	NPS	G	NPT	RC	LM	AF
15	1/2	14	13.7	13.2	65	27

性能说明

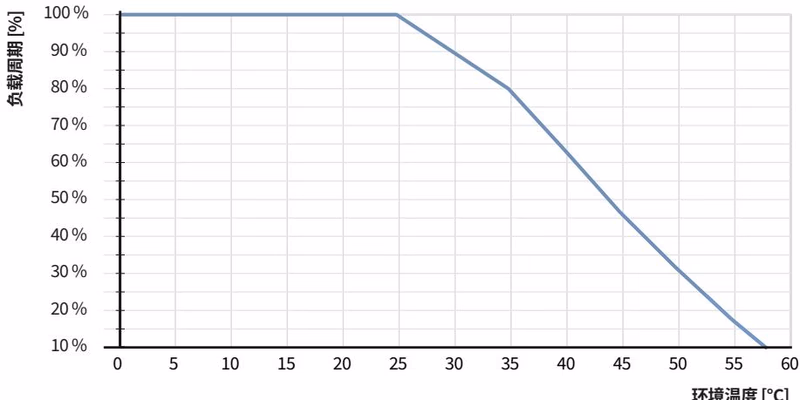

负载周期降额曲线

WARNING

如果超出针对负载周期建议的极限值运行阀门，则可能导致阀门使用寿命显著下降。负载周期不是指设备的负载周期，而是指电机的负载周期。只有当应移动阀门时，才会接通电机。因额定值频繁变化，电机的负载周期会急剧增加。

压力范围 (标准版本)

阀门功能	阀座公称尺寸	控制器版本	管路接口	Kvs 值 [m³/h]	压力范围 [bar(g)]
控制	4	控制	G 1/2	0.57	0 至 16
控制	6	控制	G 1/2	1.25	0 至 16
控制	8	控制	G 1/2	1.8	0 至 12
控制	10	控制	G 1/2	2.25	0 至 7
开/关	15	开/关	G 1/2	4.45	0 至 3.5

产品操作

定位器版本 定位器版本中的比例阀将外部标准信号（即位置设定值）转化为阀门位置。通过位移传感器检测电动阀的当前位置 (POS)。定位器将该位置实际值与指定为标准信号的设定值 (CMD) 进行比较。如果存在调节差，则向调节执行机构发送一个电机控制信号作为操纵变量。

过程控制器版本 通过额外操纵的 PID 控制器，除了进行实际位置控制之外，还可以在级联调节范围内进行过程控制。根据过程设定值和过程实际值，通过调节参数计算出阀门位置的设定值。可以通过一个外部信号规定过程设定值。
