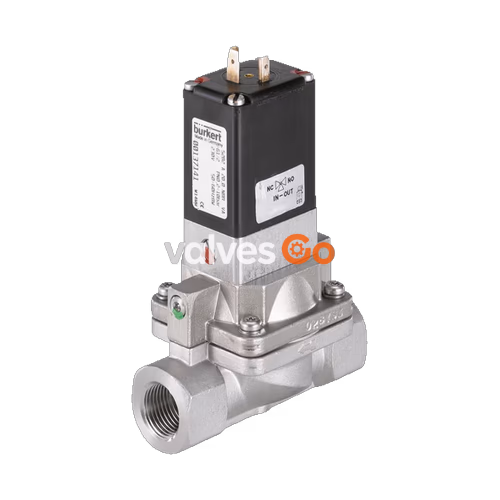

宝德（BURKERT）20034411 是一款 5282 型伺服辅助式二位二通隔膜电磁阀，专为可靠控制中性气体和液体而设计。该阀门需要最小压差才能正常工作。此特定型号采用耐用的不锈钢阀体和 FKM（氟橡胶）密封件，适用于高达 90 °C 的热空气、过氧溶液和热油。电磁线圈采用耐化学腐蚀的环氧树脂注塑成型，阀门配备了易于维护的手动操作组件，方便启动和测试。

主要特点

• 伺服辅助式隔膜阀，通径为 32.0 mm (DN 32)。
• 隔离隔膜，适用于腐蚀性和受污染的介质。
• 关闭和打开时间可单独调节。
• 易于维护的手动操作组件。

技术参数

属性	参数值
阀门功能	A - 无电流关闭 - 进气口 1 (P/NC)
接口连接	内螺纹 G 1 1/4
通径	32.0 mm
Kv 值 (水)	20 m³/h
工作电压	24 V DC
压力范围	0.2...12 bar
介质温度	0 °C...+90 °C
环境温度	最高 +55 °C
阀体材质	不锈钢
密封材质	FKM (氟橡胶)
防护等级	IP65 (使用合适的设备插座时)

回路功能

回路功能 A (CF A)： 二位二通电磁阀，伺服控制，无电流关闭（常闭）。

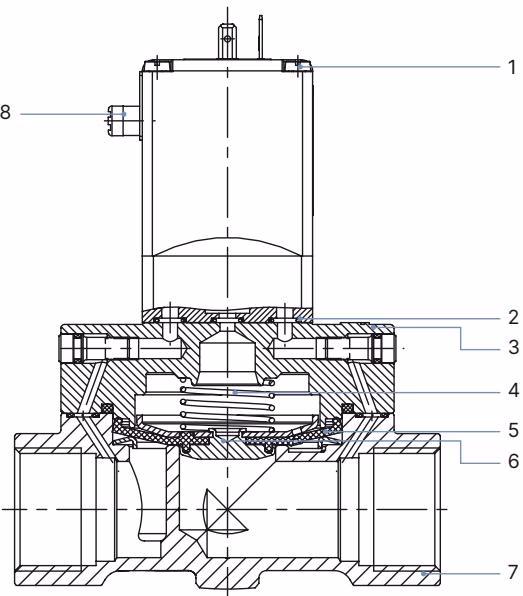

材质规格

• 线圈： 环氧树脂 (Epoxy)
• O 型圈 / 隔膜： FKM
• 阀体 / 阀盖： 不锈钢
• 阀门内部零件： 不锈钢、黄铜
• 手动操作组件： PA

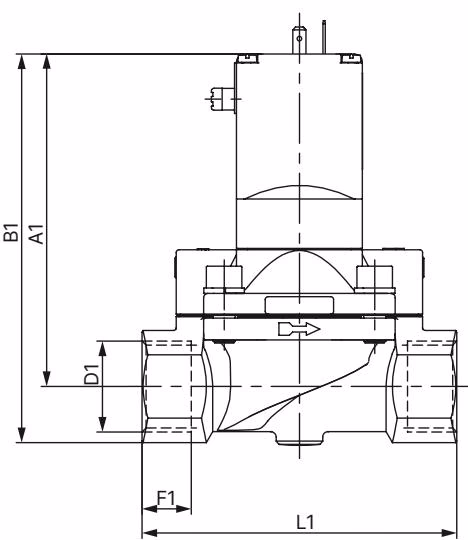

尺寸（螺纹版本）

DN 32 (G 1 1/4) 尺寸信息：

• A1： 122.0 mm
• B1： 147.0 mm
• D1 (G)： G 1 1/4
• F1 (G)： 20 mm
• E1： 85 mm
• L1： 126 mm
• SW： 50 mm

安装与操作

安全提示

• 系统中的高压可能导致受伤。 在断开管路或阀门之前，请关闭压力并给管路排气。
• 有触电受伤的危险。 在干预设备或系统之前，请断电并在重新开机之前确保安全。

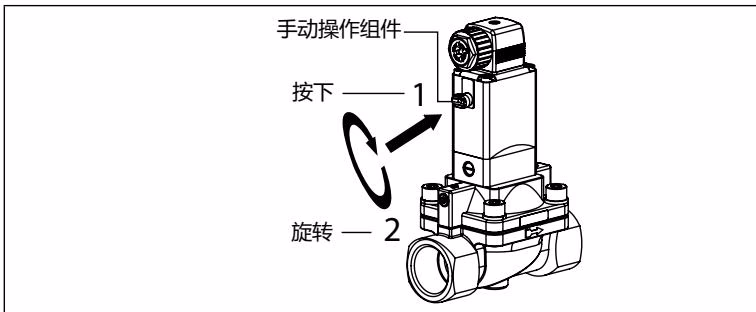

手动操作组件

注意

当手动操作组件被锁定时，阀门不能再以电动方式被控制。

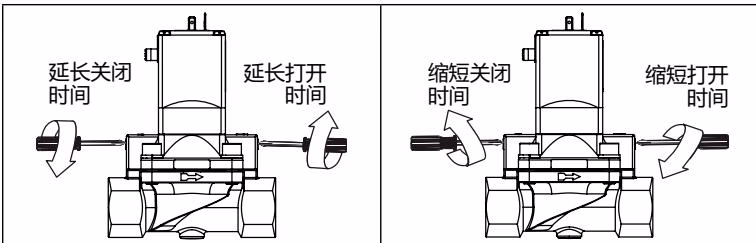

设置切换时间

如果需要的话，可以在侧面的节流螺钉处改变阀门的关闭和打开时间。

警告

如果节流螺钉拧得过松，则会发生介质泄漏。液体介质在关闭时间较短的情况下会发生关闭冲击，这会导致隔膜使用寿命缩短，并会损坏系统中的其他设备和部件。
