宝德（BURKERT）0127 型电磁阀是独特的微型介质隔离阀的先驱，适用于实验室、医疗和分析技术等领域。凭借其介质隔离式的摇臂技术，至今仍作为行业的标杆。极低的功耗，确保了最低温度的输入，从而保护介质。由于独特的低内容积的阀体设计，近乎无死区的可清洗性，避免了交叉污染的风险，确保精确可靠的分析结果。该阀结构紧凑，便于集成，以节省空间。阀门可堆叠在汇流板上，并可应要求提供集中接线。

• 满足严苛的耐化学腐蚀性要求
• 结构紧凑，宽度 16 mm，最大 Cv 值 0.058
• 符合 USP 第 87/88 章第 VI 级标准
• 设计灵活，可为客户定制阀组
• 高背压密封性、极佳的可清洗性和 100% 的负载周期

常规技术参数

产品特征
尺寸	参见尺寸部分
密封件材料	FFKM、FKM、EPDM
阀体材料	PEEK、PPS (PVDF 可应要求提供)
内容积	底板连接式: 44 μl 起 插管连接式: 35 μl 起 G 1/8 英寸: 100 μl 起 UNF 1/4 英寸-28: 25 μl 起 < 10 μl 可应要求提供
公称直径	DN 0.8 ~ DN 1.6
回路功能	A、B 和 T
典型的产品使用寿命	10,000,000 次开关操作循环 (依据实验室对 FKM 及 EPDM 材质的耐久测试结果)
负载周期	连续运行 100% ED 底板安装: 如果介质或环境温度超过 +40 °C: 间歇运行 40% (至少 10 分钟)
切换时间	打开: 约 25 ms (压力增加 0~10%) 关闭: 约 25 ms (压力下降 100~90%)
工作电压	12 V DC, 24 V DC, 24 V UC (其他电压规格可应要求提供)
标称功率	3.4 W (可提供内部功率降低的版本)
电压允差	±10%
工作介质	耐受中性和腐蚀性的气体与液体
介质温度	最高 -10 °C ~ +55 °C
粘度	最大 21 mm²/s
电气连接	1054 型电气连接插头 (两条 FEP 飞线 0.2 mm² (AWG24)，线长 500 mm) 2505 型矩形插头
管道接口	Bürkert 底板连接 (16 × 27 mm) 插管连接 G 1/8 英寸 UNF 1/4 英寸-28
防护等级	IP65，带飞线和 1054 型电气连接插头 IP30，带 2505 型矩形插头
食品和饮料/卫生	FDA (仅 EPDM 密封材料可按需提供) 符合 USP 第 87/88 章第 VI 级标准的产品可按需提供，仅限使用 PPS/PEEK 阀体材料和 EPDM 密封材料
安装位置	任意，建议执行机构向上
环境温度	最高 +55 °C

介质压力

注意

• 不同压力范围可应要求提供。
• 对于低死区版本，背压被限制在最大 1 bar。

作用方式	公称直径 [mm]	管道接口	最大压力差 [bar]
WW A (二位二通，直动式，在断电位置关闭)	0.8	底板连接	0~6
	1.2	UNF 1/4 英寸-28, 底板连接	0~5
	1.6	UNF 1/4 英寸-28	0~2
	1.6	底板连接, G 1/8 英寸, 插管连接	真空...2
WW B (二位二通，直动式，在断电位置打开)	0.8	底板连接	0~6
	1.2	UNF 1/4 英寸-28, 底板连接	0~5
	1.6	UNF 1/4 英寸-28	0~2
	1.6	底板连接, G 1/8 英寸, 插管连接	真空...2
WW T (二位三通，直动式，任意流向通用)	0.8	底板连接	0~6
	1.2	UNF 1/4 英寸-28, 底板连接	0~5
	1.6	UNF 1/4 英寸-28	0~2
	1.6	底板连接, G 1/8 英寸, 插管连接	真空...2

介质温度

允许的介质温度取决于密封材料和公称直径。

说明	公称直径	密封材料	温度范围
介质温度	DN 0.8	FFKM	+5 °C~+50 °C
	DN 0.8	FKM	0 °C~+50 °C
	DN 0.8	EPDM	-5 °C~+50 °C
	DN 1.2 和 DN 1.6	FFKM	+10 °C~+50 °C
	DN 1.2 和 DN 1.6	FKM	+5 °C~+50 °C
	DN 1.2 和 DN 1.6	EPDM	0 °C~+50 °C
介质温度受切换时间和使用寿命的限制	DN 0.8	FFKM	0 °C~+50 °C
	DN 0.8	FKM	-5 °C~+55 °C
	DN 0.8	EPDM	-10 °C~+50 °C
	DN 1.2 和 DN 1.6	FFKM	+5 °C~+50 °C
	DN 1.2 和 DN 1.6	FKM	0 °C~+55 °C
	DN 1.2 和 DN 1.6	EPDM	-5 °C~+50 °C

内容积

内容积取决于阀体结构。

阀体	二通(低死区) 介质腔室	二通(低死区) 总容积	二通 介质腔室	二通 总容积	三通 介质腔室	三通 总容积
底板连接	44 μl	54 μl	97 μl	106 μl	90 μl	106 μl
G 1/8 英寸	-	-	94 μl	207 μl	88 μl	228 μl
UNF 1/4 英寸-28	25 μl	69 μl	55 μl	79 μl	54 μl	95 μl
插管连接	35 μl	105 μl	67 μl	135 μl	73 μl	178 μl

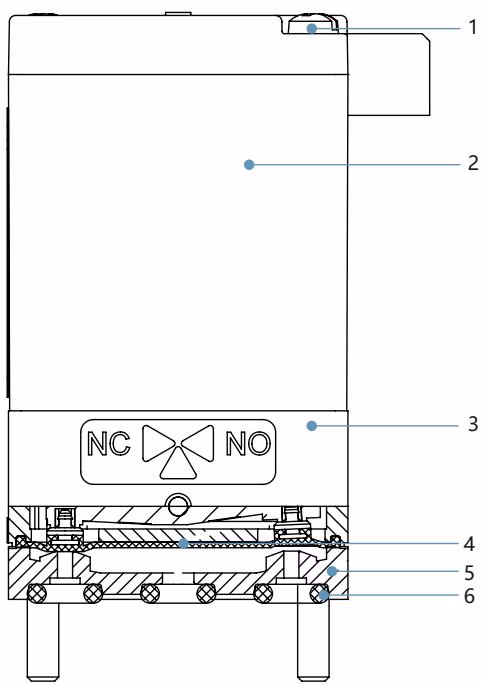

材料说明

编号	元件	材料
1	圆头螺钉 M2.5 (贯穿)	不锈钢
2	线圈	环氧树脂
3	执行机构外壳	PPS
4	膜片 (与介质接触)	FFKM、FKM、EPDM
5	阀体 (与介质接触)	PEEK、PPS (PVDF 可应要求提供)
6	底板密封件 (与介质接触)	FFKM、FKM、EPDM

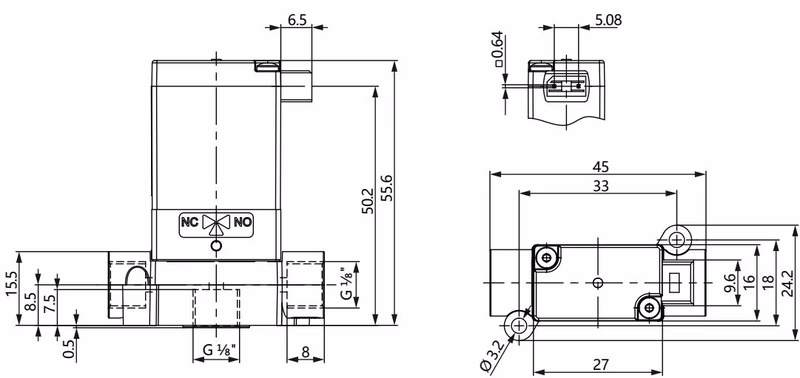

尺寸

螺纹接口版本 PEEK G 1/8 英寸，带 2505 型矩形插头

注意

尺寸单位为 mm。其他版本（UNF 1/4 英寸-28、插管连接、底板连接）可应要求提供。

安全与安装

系统/设备内高压导致受伤危险

在系统或设备上工作前，请关闭压力并排气/排空管路。

触电导致受伤危险

在系统或设备上工作前，请关闭电源并防止重新接通。遵守适用于电气设备的事故预防和安全规定。

静电敏感组件/模块

设备包含易受静电放电 (ESD) 影响的电子组件。请遵守 EN 61340-5-1 标准中关于尽量减少或避免因突然静电放电造成损坏的要求。
