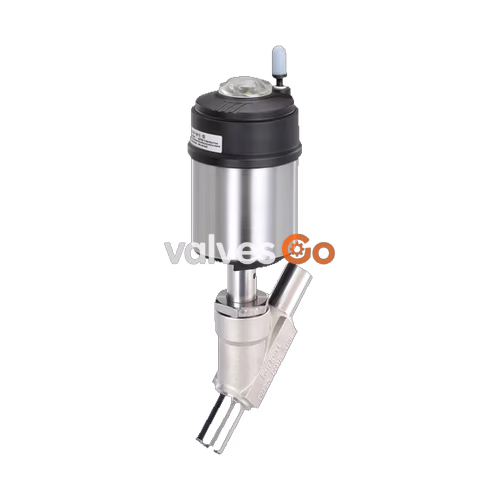

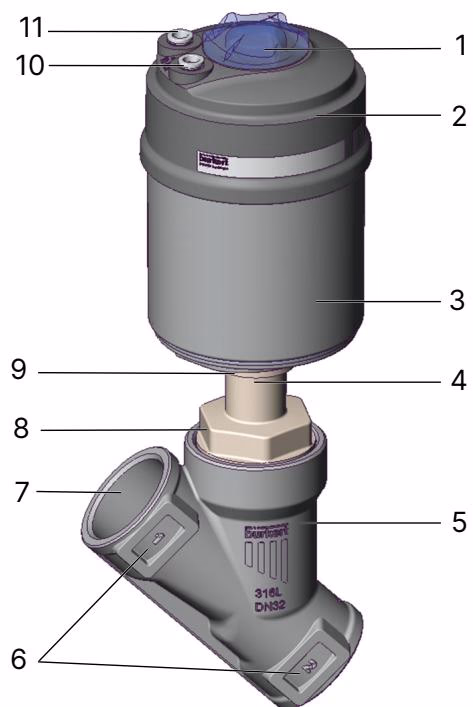

宝德（BURKERT）Type 2100 气动两通角座阀专为分散式过程自动化设计。其独特的设计允许在各个扩展阶段轻松集成自动化单元，涵盖从电气/光学位置反馈到气动控制及集成现场总线接口。自调节 V 型密封填料函确保了阀门的高密封性和长使用寿命。阀门与自动化单元的集成系统结构紧凑，内置先导空气通道，防护等级达到 IP65/67 和 NEMA 4X，并具备出色的耐化学性。

技术参数

属性	参数值
公称通径	DN 10...DN 80, NPS 3/8...NPS 3
工作压力	0 bar(g)...25 bar(g)，真空型号可达 -0.9 bar(g)
公称压力	PN 25 (DIN EN 1333), Class 150 (DIN EN 1759)
控制压力	2.5 bar(g)...10 bar(g)
介质温度	-40 °C...+230 °C
环境温度	-10 °C...+100 °C
粘度	最大 600 mm²/s
工作介质	蒸汽、水、中性气体、醇类、油类、燃料、液压油、盐溶液、碱液、有机溶剂、氧气及燃气
控制介质	空气、中性气体

控制功能

闭合力由连接至执行机构活塞的阀杆传递。根据应用需求，阀门支持多种控制功能：

• 控制功能 A (CFA)： 气动两通开关阀。通过弹簧力常闭。
• 控制功能 B (CFB)： 气动两通开关阀。通过弹簧力常开。
• 控制功能 I (CFI)： 双作用气动两通开关阀。静止位置未定义（无压状态）。

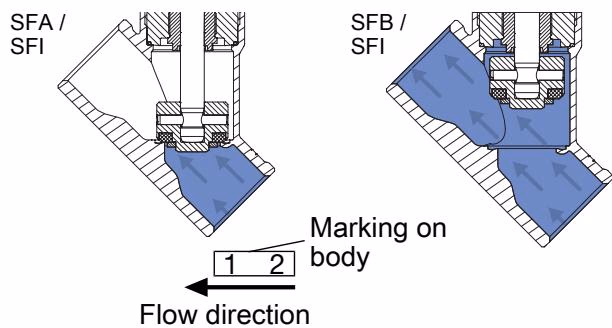

阀座下流向

阀座下流向仅适用于液体介质、气体和蒸汽。由于介质位于旋转阀板下方，工作压力有助于阀门的开启。

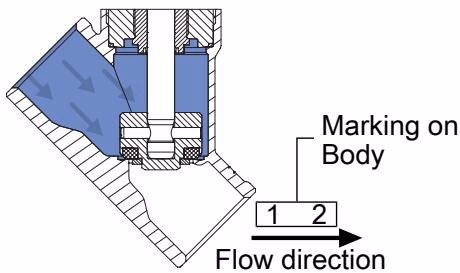

阀座上流向

阀座上流向仅适用于气体和蒸汽，以及具备控制功能 A（静止时由弹簧力关闭）的阀门。由于介质位于旋转阀板上方，工作压力有助于阀门的关闭，并增强阀座的密封效果。

危险

当流向位于阀座上方时，液体介质可能会引发水锤效应，导致管道和设备破裂。切勿将阀座上流向的阀门用于液体介质。

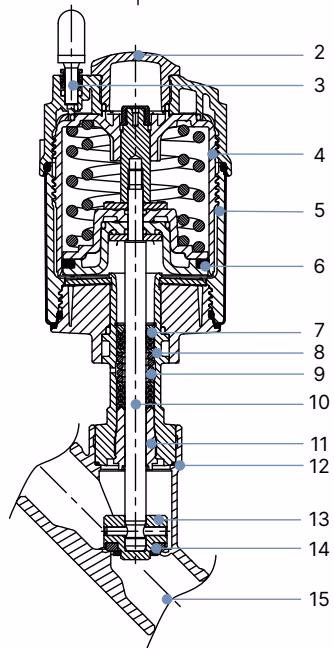

材质规格

编号	部件	材质
1	接地端子	不锈钢 1.4301/1.4305（仅限 ATEX 型号）
2	光学位置指示器	聚砜 PSU
3	先导空气接口	快插接头 PP（标准）
4	执行机构盖	PPS
5	执行机构外壳	不锈钢 1.4561 (316Ti)
6	活塞密封	FKM
7	弹簧	不锈钢 1.4310
8	管道	不锈钢 1.4401 (316)/1.4404 (316L)
9	填料函	PTFE V 型环（填充），带弹簧补偿
10	阀杆	不锈钢 1.4401 (316)/1.4404 (316L)
11	阀杆导向件	PEEK
12	阀体密封	石墨，PTFE（可选）
13	旋转阀板	不锈钢 1.4401 (316)/1.4404 (316L)
14	阀座密封	PTFE, PEEK（可选）
15	阀体	不锈钢 CF3M

认证与合规性

• 防爆认证： EPS 18 ATEX 2 008 X II 2G Ex h IIC T4…T2 Gb / II 2D Ex h IIIC T135 °C…T300 °C Db。IECEx EPS 18.0007X。
• 饮用水： 材质符合饮用水接触材料评估原则 (UBA)。
• 食品与饮料/卫生： 符合 FDA 联邦法规、USP 生物相容性要求及 EC 1935/2004 法规。
• 其他： DNV GL 船舶分类认证，适用于氧气及燃气（欧盟法规 2016/426）。

ATEX 安装注意事项

在潜在爆炸区域使用时，阀体和执行机构必须正确接地，以防止静电积聚引发危险。如果使用塑料阀体，导电部件必须单独接地。

产品附件

Type 2100 角座阀可与位置反馈装置（Type 8690/8697）和控制头（Type 8691/8695）组合，构成开/关阀系统 ELEMENT Type 8801-YE。这些装置提供光学位置指示、机械或电感式接近开关，以及现场总线接口（AS-Interface、IO-Link、büS）。
