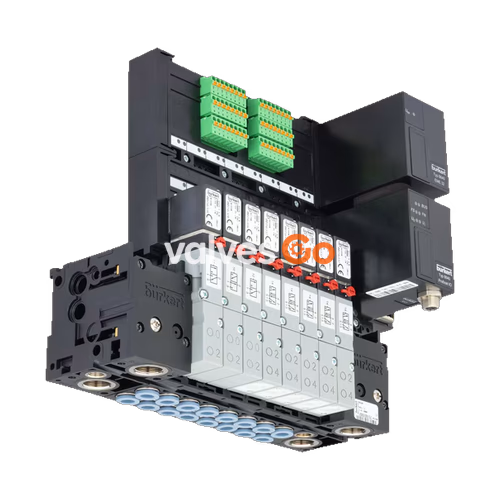

宝德（BURKERT）Type 8640 模块化阀岛（SKU 20050149）采用系统化的模块化结构，结合气动和电气接口，用于解决各种复杂的控制问题。该 REV3 型号的单工位宽度为 11 mm，采用 4 位配置，具有 4x (2x 3/2) 阀门功能和集中插座模块。阀体和连接模块由高品质聚酰胺制成，并通过内置卡扣连接器进行组装。

主要特点

• 紧凑型设计，单工位宽度 11 mm。
• 模块化配置，最多支持 24 个阀位。
• 阀门更换简便，接口 3 (R) 和 5 (S) 中集成了止回阀。
• 接口 1 (P) 具备气动热插拔（HotSwap）功能。
• 集中连接模块，带环通接地电位和螺钉式端子。

技术参数

特性	规格
阀门功能	4x (2x 3/2) 阀门功能 C C
附加尺寸	11 mm
压力接口	G 1/4
工作接口	D6
工作接口位置	底部（气动模块）
公称压力	2.5 bar 至 10 bar
介质温度	0 °C 至 50 °C
环境温度	0 °C 至 55 °C
防护等级	IP20
代数	Revision 3
安装类型	DIN 导轨安装
通信接口	集中插座模块

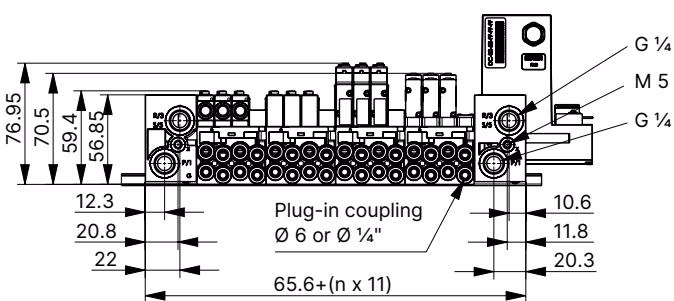

尺寸

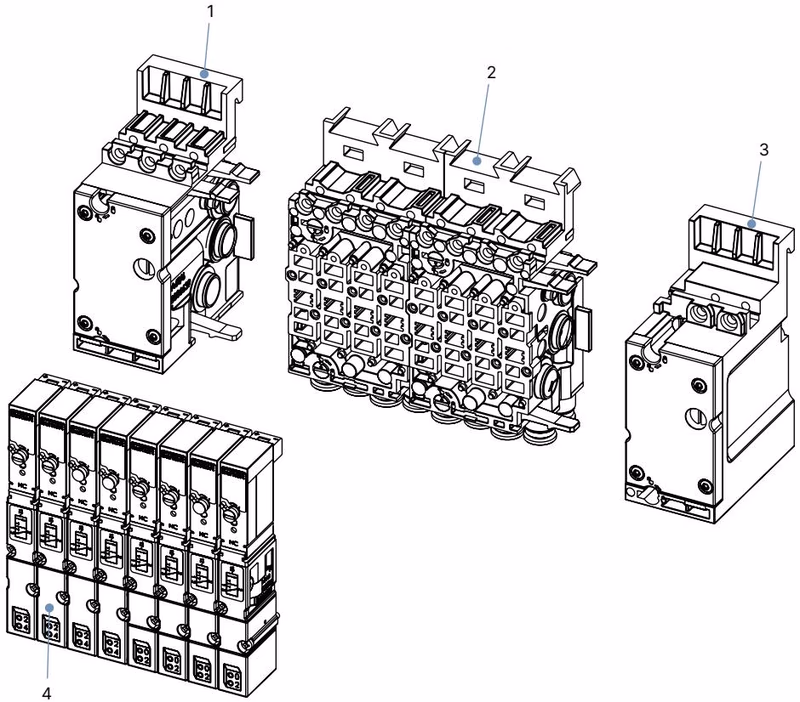

产品组装

编号	元件
1	左侧气动连接模块
2	基础气动模块
3	右侧气动连接模块
4	阀门（例如 5/2 通）

安装

WARNING

高压和介质泄漏可能导致受伤风险。在对设备或系统进行操作前，请关闭压力源。排空或排放管道。

WARNING

触电可能导致受伤风险。在对设备或系统进行操作前，请关闭电源。采取措施防止重新启动。

气动安装

• 连接前检查软管管路是否受污染并进行清洁。
• 如有必要，在阀门入口上游安装过滤器（≤ 5 µm）。
• 将软管管路推入电磁阀的快插接头，直至推到底。
• 使用 PTFE 胶带或弹性密封件密封螺纹连接。

TIP

我们的快插接头符合 ISO 14743:2020 标准的要求。请确保使用合适的软管材料（聚酰胺或聚氨酯）与快插接头组合，因为不同的材料需要不同的保持力。

电气安装

• 使用电缆插头拧入电磁铁时，请确保密封件正确就位。
• 务必连接保护导体并检查线圈与外壳之间的电气导通性，以防触电。
• 极性正确是确保设备正常运行的先决条件。请注意线圈表面的标签。脉冲持续时间至少为 50 ms。
