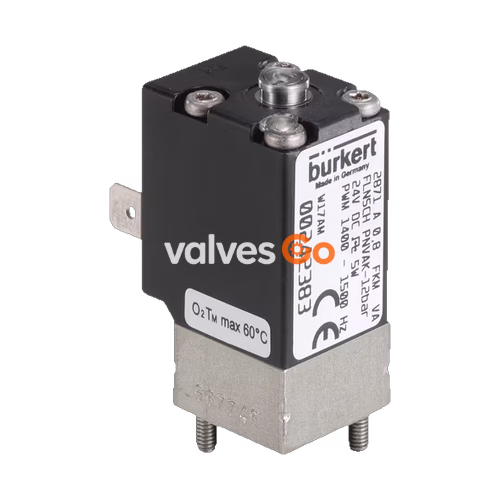

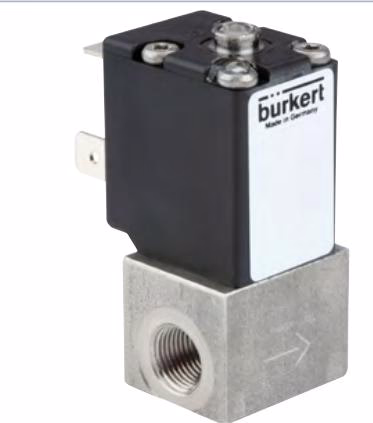

宝德（Burkert）2871 型（SKU 20053048）直动式二位二通比例电磁阀用作过程控制回路中的执行器。该特定型号配备 1.60 mm 通径、不锈钢阀体、EPDM 阀座密封件以及法兰接口（Bürkert 法兰 20 x 20 版本 A1）。由于采用了弹性阀座密封件，在与公称直径相关的公称压力范围内，阀门是紧密关闭的（集成关闭功能）。阀门的柱塞采用无摩擦的安装方式，这使它具有出色的调节特性。该阀门特别适用于高要求的调节任务（调节范围宽泛，调节干燥气体等）。

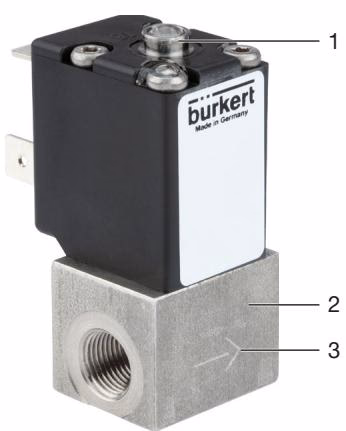

产品结构

1. 调节螺钉（请勿调节！）
2. 阀体
3. 流向标识

一般技术参数

产品特征
材料
密封件	EPDM（系列可选 FKM）
阀体	不锈钢（系列可选黄铜）
性能数据
滞后	< 5%
重复性	< 0.25% F.S.
灵敏度	< 0.25% F.S.（在 DN < 0.8 mm 时 < 0.1% F.S.）
调节范围	1:200 (DN 0.8...2), 1:500 (DN 0.05...0.6)
调节时间 (10...90%)	< 15 ms
压力范围	-1 至 6 bar（特定 SKU）
负载周期	连续运行 100%
电气参数
工作电压	24 V DC
功耗	最大 5 W
PWM 频率	800 - 1000 Hz（特定 SKU）
介质参数
工作介质	中性气体，可按需提供液体
介质温度	-30 °C...+90 °C（对于 EPDM）
粘度	最大 21 mm²/s (21 cSt)
环境与安装
安装位置	任意，建议执行机构朝上
环境温度	最高 +55 °C
防护等级	IP65

回路功能

回路功能 (CF)	说明
A	作用方式 A (WW A) 二位二通电磁阀比例阀，直动式，不通电时常闭位置。

认证和符合性

• 北美（美国/加拿大）： 可选美国的 UL 认可 (UL Recognized)，根据 UL 429（电动阀）。
• USP： 美国药典委员会 (USP)。根据制造商的声明，所有与介质接触的材料都具有生物相容性。
• FDA： FDA——《联邦法规汇编》。根据制造商的声明，所有与介质接触的材料均符合 FDA 公布的《联邦法规汇编》。
• EC 法规 1935/2004： 根据制造商的声明，所有与介质接触的材料都符合 EC 法规 1935/2004/EC。

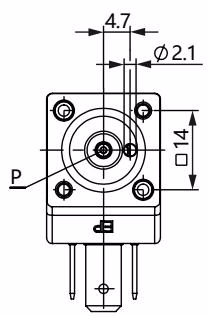

尺寸

功率说明

流量特点

测定 $K_v$ 值：

压降	适用于液体的 $K_v$ 值 [m³/h]	适用于气体的 $K_v$ 值 [m³/h]
亚临界 $p_2 > \frac{p_1}{2}$	$= Q \sqrt{\frac{\rho}{1000\Delta p}}$	$= \frac{Q_N}{514}\sqrt{\frac{T_1\rho_N}{p_2\Delta p}}$
超临界 $p_2 < \frac{p_1}{2}$	$= Q \sqrt{\frac{\rho}{1000\Delta p}}$	$= \frac{Q_N}{257p_1}\sqrt{T_1\rho_N}$

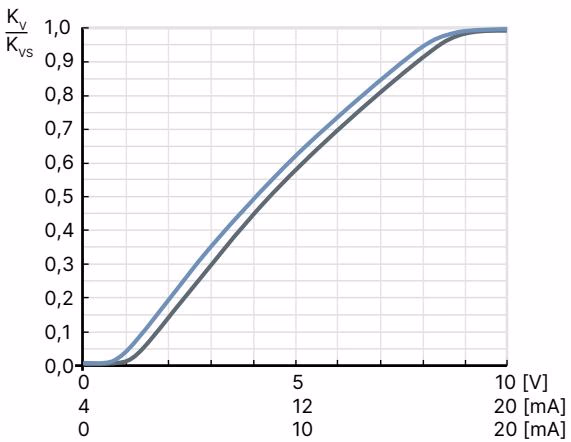

比例阀的典型特性曲线

注意

公称直径的设计对于在应用中确保比例阀功能正常非常重要。选择公称直径时须注意，一方面须能达到所需的流量范围，另一方面，当阀门完全打开时，总压降中的一大部分压降要能通过阀门进行。 参考值：$\Delta p_{valve} > 25%$ 的总压降。

产品运行

控制是通过 PWM 信号（脉宽调制）进行的。PWM 信号的占空比决定线圈电流，从而也决定柱塞的位置。

Bürkert 公司的 8605 型控制器将模拟设定值信号转换成与阀门型号相对应的 PWM 信号，并提供进一步的功能，如温度补偿（线圈加热）、斜坡功能或根据调节范围调整最小和最大占空比/线圈电流。

安装

危险！

高压和介质溢出有导致受伤的危险。

• 在设备或系统上工作前，请关闭压力。排气或排空管道。
• 对于带法兰接口的阀体：检查密封件是否正确就位。

注意！

• 请勿拆卸比例阀。
• 调节螺钉（参见产品结构）请勿调节。
• 请勿将线圈用作杠杆臂。

安装前

• 清洁管道和法兰连接。
• 在阀门前的流向上安装截污器（网孔宽度 0.02... 0.4 mm，取决于公称直径）。
• 对于带法兰接口的阀体：检查阀体下侧的密封件是否正确就位。

将阀门安装在底板上（法兰连接）

• 使用两个固定螺钉将阀门固定在底板上。
• 拧紧扭矩 0.8...1.2 Nm。
