Бюркерт (Burkert) Тип 2871 (SKU 20053048) представляет собой 2/2-ходовой пропорциональный электромагнитный клапан прямого действия, используемый в качестве регулирующего устройства в контурах управления. Эта конкретная модель имеет проходное сечение 1,60 мм, корпус из нержавеющей стали, седловое уплотнение из EPDM и фланцевое соединение (фланец Bürkert 20 x 20, версия A1). Благодаря эластомерному уплотнению седла клапан герметично закрывается (встроенная функция запорного клапана) вплоть до номинального давления, зависящего от условного прохода. Плунжер клапана установлен без трения, что обеспечивает превосходные характеристики регулирования. Этот клапан особенно подходит для сложных задач управления (широкий диапазон регулирования, сухие газы и т. д.).

Структура продукта

1. Регулировочный винт (не регулировать!)
2. Корпус клапана
3. Маркировка направления потока

Общие технические данные

Свойства продукта
Материал
Уплотнение	EPDM (в серии доступен FKM)
Корпус	Нержавеющая сталь (в серии доступна латунь)
Рабочие характеристики
Гистерезис	< 5%
Точность повторения	< 0,25% от полной шкалы
Чувствительность срабатывания	< 0,25% от полной шкалы (< 0,1% при DN < 0,8 мм)
Диапазон настройки	1:200 (DN 0,8...2), 1:500 (DN 0,05...0,6)
Время срабатывания (10...90%)	< 15 мс
Диапазон давления	от -1 до 6 бар (для данного SKU)
Рабочий цикл	100% непрерывная работа
Электрические данные
Рабочее напряжение	24 В пост. тока
Потребляемая мощность	Макс. 5 Вт
Частота ШИМ	800 - 1000 Гц (для данного SKU)
Данные среды
Рабочая среда	Нейтральные газы, жидкости по запросу
Температура среды	-30 °C...+90 °C (с EPDM)
Вязкость	Макс. 21 мм²/с (21 сСт)
Окружающая среда и монтаж
Монтажное положение	Любое, предпочтительно приводом вверх
Температура окружающей среды	Макс. +55 °C
Степень защиты	IP65

Функция контура

Функция контура (CF)	Описание
A	2/2-ходовой электромагнитный пропорциональный клапан, прямого действия, нормально закрытый.

Сертификаты и соответствия

• Северная Америка (США/Канада): Опционально UL Recognized для США в соответствии с UL 429 (Клапаны с электроприводом).
• USP: Фармакопея США (USP). Все материалы, контактирующие со средой, биосовместимы согласно заявлению производителя.
• FDA: FDA – Свод федеральных правил. Все материалы, контактирующие со средой, соответствуют Своду федеральных правил, опубликованному FDA.
• Регламент ЕС 1935/2004: Все материалы, контактирующие со средой, соответствуют Регламенту ЕС 1935/2004/EC согласно заявлению производителя.

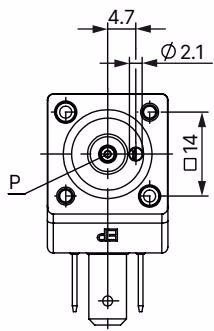

Размеры

Рабочие характеристики

Характеристика расхода

Определение значения $K_v$:

Перепад давления	Значение $K_v$ для жидкостей [м³/ч]	Значение $K_v$ для газов [м³/ч]
Докритический $p_2 > \frac{p_1}{2}$	$= Q \sqrt{\frac{\rho}{1000\Delta p}}$	$= \frac{Q_N}{514}\sqrt{\frac{T_1\rho_N}{p_2\Delta p}}$
Сверхкритический $p_2 < \frac{p_1}{2}$	$= Q \sqrt{\frac{\rho}{1000\Delta p}}$	$= \frac{Q_N}{257p_1}\sqrt{T_1\rho_N}$

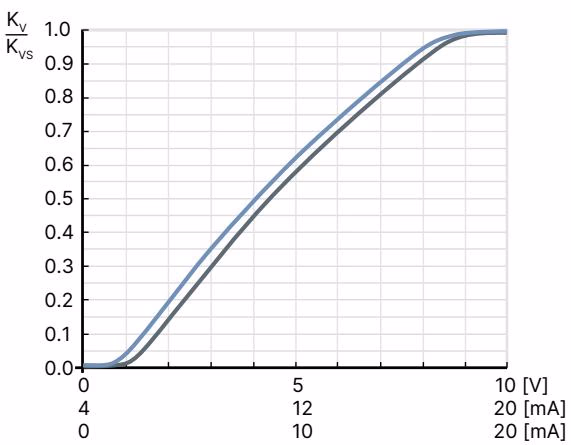

Примерная характеристическая кривая

Примечание

Выбор номинального диаметра очень важен для правильной работы пропорциональных клапанов в системе. Номинальный диаметр должен быть выбран таким образом, чтобы, с одной стороны, достигался желаемый диапазон расхода, а с другой стороны, при полностью открытом клапане на нем происходила достаточная часть общего перепада давления. Ориентировочное значение: $\Delta p_{valve} > 25%$ от общего перепада давления.

Работа продукта

Управление клапаном осуществляется с помощью ШИМ-сигнала (широтно-импульсная модуляция). Рабочий цикл ШИМ-сигнала определяет ток катушки и, следовательно, положение плунжера.

Электронный блок управления Bürkert Тип 8605 преобразует аналоговый сигнал в опорное значение, соответствующее ШИМ-сигналу типа клапана, и обеспечивает дополнительные функции, такие как температурная компенсация (нагрев катушки), функция линейного изменения и настройка минимального и максимального рабочего цикла/тока катушки для диапазона управления.

Монтаж

ОПАСНОСТЬ!

Опасность травмирования из-за высокого давления и выхода среды.

• Перед началом работ на устройстве или системе сбросьте давление. Проветрите или опорожните трубопроводы.
• Для корпуса клапана с фланцевым соединением: проверьте правильность посадки уплотнений.

ПРИМЕЧАНИЕ!

• Не разбирайте пропорциональный клапан.
• Регулировочный винт (см. Структура продукта) не регулировать.
• Не используйте катушку в качестве рычага.

Перед монтажом

• Очистите трубы и фланцевые соединения.
• Установите грязеуловитель по направлению потока перед клапаном (размер ячейки 0,02... 0,4 мм, в зависимости от номинального диаметра).
• Для корпуса клапана с фланцевым соединением: проверьте правильность посадки уплотнений на нижней стороне корпуса клапана.

Установка клапана на монтажную плиту (фланцевое соединение)

• Прикрепите клапан к монтажной плите с помощью двух крепежных винтов.
• Момент затяжки 0,8...1,2 Нм.
