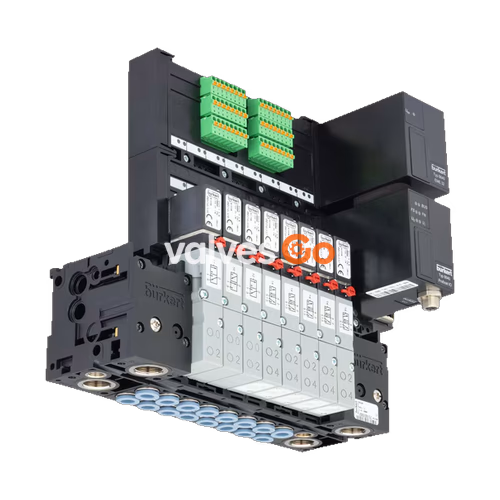

宝德 BURKERT 20059139 Type 8640 是一款用于气动系统的模块化阀岛，通过系统化的模块结构以及气动与电气接口的组合，旨在解决各种复杂的控制问题。该 Revision 3 型号具有 11 mm 的站宽、8x 3/2 C型阀门功能配置，以及多针 Sub D 25-pin 通信接口。通过将一排气动模块组合在一起，可以在一个单元上实现多种阀门功能。
该系统采用 11 mm 站宽的紧凑型设计，支持最多 24 个阀位的模块化配置。它允许通过集成的 P 通道关断功能（HotSwap）轻松更换阀门，在运行期间更换时流量减少控制在 20% 以内。
技术数据
| 属性 | 参数值 |
|---|---|
| 站宽 | 11 mm |
| 阀体材质 | PA（聚酰胺） |
| 密封材质 | FKM、NBR 和 PUR |
| 压力范围 | 2.5 至 10 bar |
| 介质温度 | 0 °C 至 50 °C |
| 环境温度 | 0 °C 至 55 °C |
| 工作介质 | 无油或润滑的干燥压缩空气、中性气体（建议使用 5 μm 过滤器） |
| 压缩空气质量 | ISO 8573-1: 2010, Class 7.4.4 |
| 工作电压 | 24 V DC（±10% 容差） |
| 防护等级 | IP20（在封闭控制柜中为 IP65） |
回路功能
20059139 配置采用回路功能 C (CF C)。
- 描述：3/2 通电磁阀，伺服控制，带手动开关，常闭。
- 静止状态：压力接口 1 (P/NC) 关闭，工作接口 2 (A/OUT) 与排气接口 3 (R/NO) 连通。
AirLINE Quick 适配器

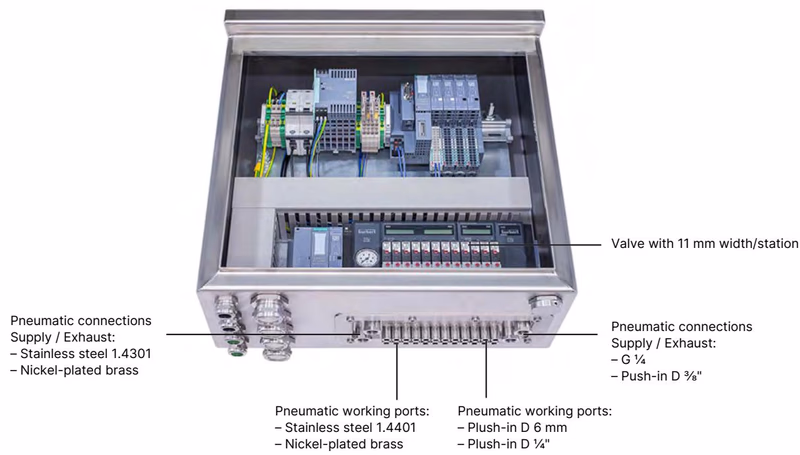

AirLINE Quick 系统减少了控制柜内组件的使用。借助 AirLINE Quick 适配器，阀岛可直接安装在控制柜底部或侧壁上。
- 减少了空间需求，从而能够使用更紧凑的控制柜。
- 软管直接在控制柜底部连接，降低了安装工作量。
- 适配板材质：不锈钢 1.4301 或阳极氧化铝。
产品装配（11 mm 气动组件）

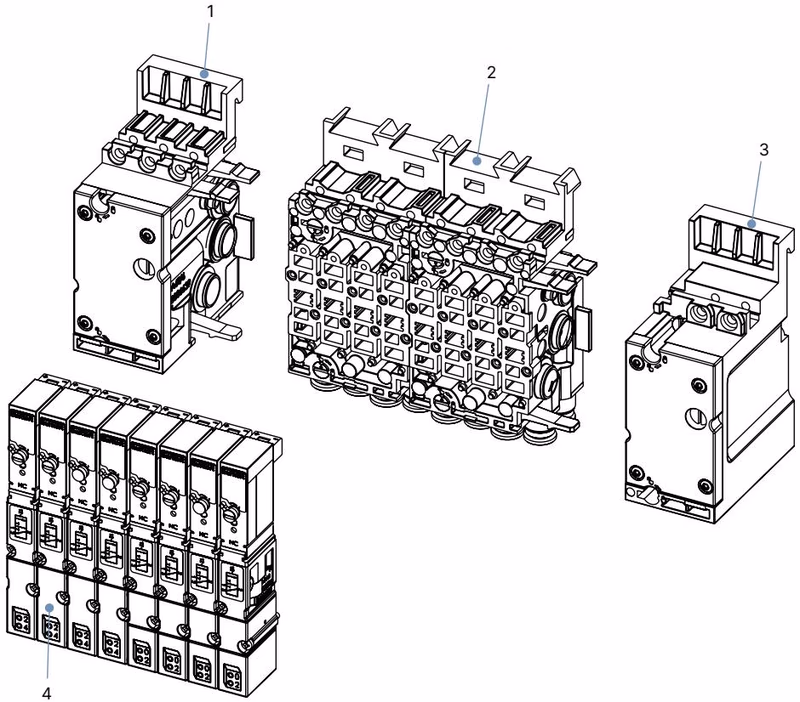

11 mm 气动组件由通过内置卡扣连接的模块化部件组成。
- 左侧气动连接模块
- 基础气动模块
- 右侧气动连接模块
- 阀门（例如 3/2 通或 5/2 通）
安装与维护
安装安全
- 在对设备或系统进行操作之前，请切断压力源。对管道进行排气或排液。
- 在对设备或系统进行操作之前，请切断电源并防止意外重新启动。
- 在对阀门施加压力之前，请检查所有软管连接和接头是否紧固可靠。
推入式接头建议
为确保气动软管在推入式接头（ISO 14743:2020）中保持最佳的固定力：
- 平直切割软管。斜切会严重影响固定力。
- 用足够的力将软管压入推入式接头，确保其被卡爪正确固定。
- 插入前检查软管是否有明显的损坏，如裂纹、扭结或磨损。
维护说明
如果连续运行中断，建议在停机期间每天至少进行 1-2 次开关操作，以确保功能的可靠性。
