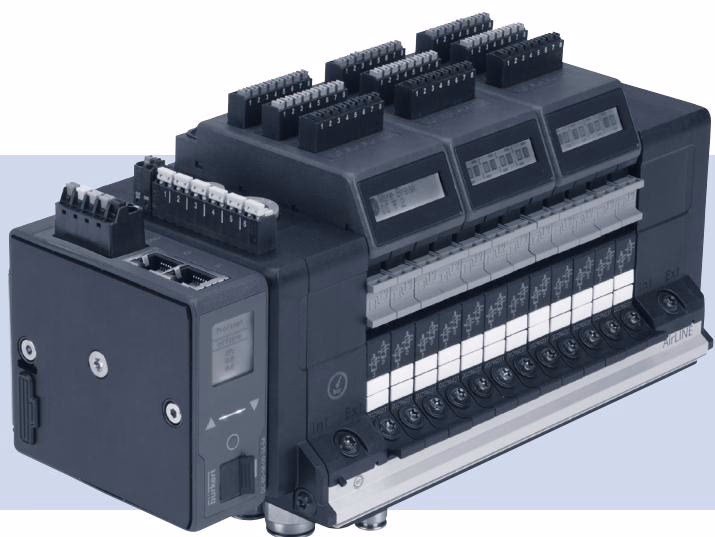

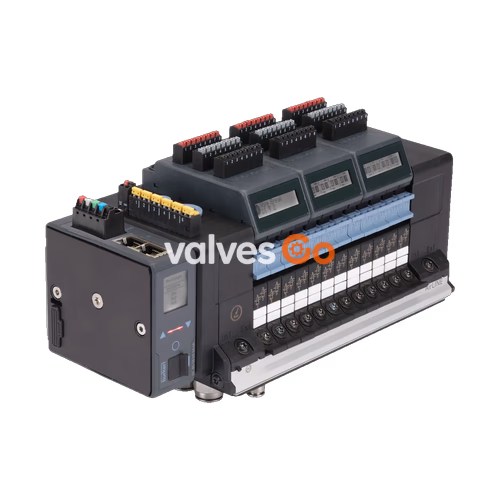

宝德 BURKERT（BURKERT）20060333（8652 型）AirLINE 是用于自动化系统中控制气动执行机构与过程阀的 16 位模块化气动阀岛。该配置包含 16 组 2x 3/2 位 CF-C SIA 气动先导阀、AirLINE Quick 铝合金转接底板，以及集成 9 针 Sub-D 硬件接口的 PROFIBUS DPV1 现场总线模块。气路连接采用黄铜快插接头，供气主通孔为 D10，工作口为 D6，并配有内部先导供气与中间补气进气模块。

气路与电气配置

订货号 20060333 提供 16 个阀位，全部安装 2x 3/2 位常闭安全切断（SIA / EVS）气动滑阀。排气口 3 (R) 与 5 (S) 集成单向止回阀，防止多阀同时动作时的背压气流倒灌。进气口 1 (P) 配备气动热插拔截止阀芯，支持在气源压力未断开时插拔更换单个阀片。

配置参数	详细说明
阀片孔位数量	16 PCE
阀位 1 至 16 配置	2x 3/2 位 CF-C SIA（共 32 个阀门功能）
先导电磁阀类型	6164 型（作为 6534 型气动滑阀先导元件）
通信协议	PROFIBUS DPV1（现场总线模块）
硬件通信接口	Sub-D 9 针
供气主接口 1 (P)	D10 快插接头，黄铜材质
工作接口 2 (A)、4 (B)	D6 快插接头，黄铜材质
附加供气口配置	左侧、中间、右侧均配 D6 和 D10 快插接头
中间补气模块	1 PCE
辅助先导气源	内部供气
底板安装结构	AirLINE Quick，铝合金材质
集成排气止回阀	3 (R) 口与 5 (S) 口集成
气动热插拔功能	1 (P) 口集成截止功能
数字量输入	无（未配置 DI 电子模块）

工作条件与技术限制

技术参数	参数值
额定供电电压	24 V DC (±10%)
电流消耗	3 A
公称工作压力范围	-1.00 bar 至 10.00 bar
先导控制压力范围	3.00 bar 至 10.00 bar
介质温度范围	-10 °C 至 +55 °C
环境温度范围	-10 °C 至 +55 °C
设备防护等级	IP20（单体未入柜）

潜在爆炸区域安装与使用特殊条件

8652 型阀岛按照 ATEX 指令 2014/34/EU、IECEx 体系及中国 CCC 防爆标准（GB/T 3836）取得元器件防爆认证，适用于 2 区（气体）及 22 区（粉尘）环境。

控制柜及环境防护要求

• 对于防爆保护型式“ec”（2 区，类别 3G）：必须将设备安装在符合 EN/IEC 60079-0 和 EN/IEC 60079-7 要求且防护等级至少为 IP54 的控制柜或箱体中。
• 对于防爆保护型式“tc”（22 区粉尘，类别 3D）：必须将设备安装在符合 EN/IEC 60079-0 和 EN/IEC 60079-31 要求且防护等级至少为 IP6X 的箱体中。
• 设备仅允许在符合 IEC 60664-1 规定的污染等级至少为 2 级的区域内使用。
• 供电回路必须设置瞬态保护，确保峰值过电压不超过设备额定峰值电压的 140%。
• 控制柜内部工作温度不得超过 +55 °C（满足 T4 温度组别）。采用 AirLINE Quick 铝板安装时，底板外侧最高工作温度不得超过 80 °C。

爆炸危险环境接线与热插拔限制

在存在爆炸性危险的环境中，严禁在带电状态下插拔 24 V 电源端子、SIA 端子、EVS 端子、总线接口及连接端子固定线缆。

在爆炸危险环境中禁止直接使用热插拔功能。只有在使用专业测试设备确认现场在操作期间绝对不存在爆炸性环境时，才允许在不断气状态下实施阀门的热插拔拆装。

静电防护与日常保养规范

• 清洁阀岛表面时，必须使用湿布或防静电布轻轻擦拭，严禁干擦，防止静电积聚放电引发爆炸。
• 阀岛禁止自行拆解或维修，现场故障需更换经许可的整套对应部件，内部维修仅限由制造商执行。
• 设备运行期间不得承受踩踏或额外的机械外部冲击载荷。

设备铭牌与防爆认证标识

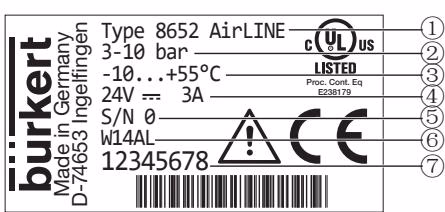

适用于潜在爆炸区域的 8652 型阀岛固定有两块标牌：常规铭牌与潜在爆炸区域认证标牌。

位置编号	参数说明	标牌数据示例
1	设备型号	8652 型 AirLINE
2	压力范围	3–10 bar
3	环境温度范围	-10 至 +55 °C
4	额定电压 / 电流消耗	24 V DC / 3 A
5	序列号	S/N 0
6	制造代码	W14AL
7	设备订货号	20060333（示例：12345678）

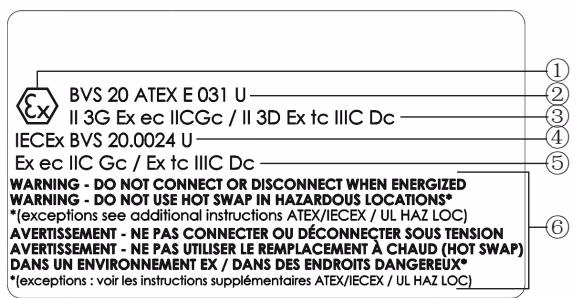

PX68 防爆代码标牌说明

编号	项目	说明与数据
1	防爆标志	六角形 Ex 标志
2	ATEX 认证编号	BVS 20 ATEX E 031 U
3	ATEX 气体/粉尘防爆标识	II 3G Ex ec IIC Gc / II 3D Ex tc IIIC Dc
4	IECEx 证书编号	IECEx BVS 20.0024 U
5	IECEx 气体/粉尘防爆标识	Ex ec IIC Gc / Ex tc IIIC Dc
6	安全警告提示	电气连接与热插拔断电警示

PU17 防爆代码标牌说明（北美认证兼容）

编号	项目	说明与数据
1	区域标识 US/CA（气体）	Cl I, ZN 2, AEx ec IIC Gc / Ex ec IIC Gc U
2	区域标识 US/CA（粉尘）	Cl II ZN 22, AEx tc IIIC Dc / Ex tc IIIC Dc U
3	Division 标识 US/CA（气体/粉尘）	Cl I, Div 2, Gr A, B, C, D / Cl II, III, Div 2, Gr F, G
4	ATEX 认证编号	BVS 20 ATEX E 031 U
5	防爆标志	六角形 Ex 标志
6	ATEX 气体/粉尘防爆标识	II 3G Ex ec IIC Gc / II 3D Ex tc IIIC Dc
7	IECEx 证书编号	IECEx BVS 20.0024 U
8	IECEx 气体/粉尘防爆标识	Ex ec IIC Gc / Ex tc IIIC Dc
9	安全警告提示	电气连接与热插拔断电警示

附加安全警告标贴

因控制柜内部空间或朝向导致防爆贴牌被遮挡时，必须将随箱提供的英文字样警示贴标张贴于醒目处：WARNING DO NOT CONNECT OR DISCONNECT WHEN ENERGIZED。

潜在爆炸区域允许的配置限制

在爆炸危险场所中，单台阀岛允许集成的最大阀片功能总数为 48 个。订货号 20060333 拥有 16 个双 3/2 位阀位，共包含 32 个阀门功能，未超出 48 个功能上限，满足发热功率与 T4 防爆温升要求。
