PN16

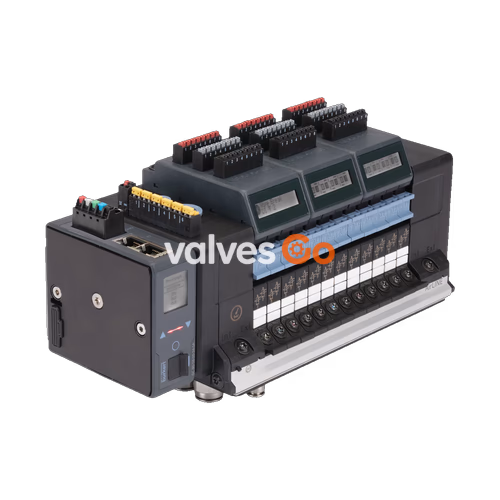

宝德（BURKERT）8652 型 AirLINE 阀岛（SKU 20061874）专门针对过程自动化要求而研发。LC 显示屏上的新诊断功能既能以纯文本又能以图标形式显示。这简化了所显示消息的分配，从而在调试和维护期间节省时间。此外，还可以向控制器发送诊断消息，因此可以快速总览设备状态。硬件配置针对控制柜底板安装进行了优化，当然也可以安装到标准导轨上。此外，重要的气动功能确保过程安全性提高，例如排气管道中的止回阀可防止因产生的压力峰值意外松开。
主要特点包括：可安全关闭阀门（SIA 版本）、通过 PROFINET S2（系统冗余）提高设备可用性，以及符合 ATEX/IECEx 2 区、CCC 和 cURus HazLoc CL I, II, III Div 2 的防爆版本。
常规技术参数
| 产品特征 | 规格 |
|---|---|
| 外壳材质 | PA（聚酰胺） |
| 密封件材质 | NBR 和 PUR |
| 单阀片宽度 | 11 mm |
| 手动开关 | 锁扣，弹簧复位（可选：带键控） |
| 阀槽的数量 | 最大 24（SKU 20061874 为 12 个） |
| 可控最大阀数 | 最大 48 |
| 压力范围 | 真空至 10 bar（-1 至 10 bar） |
| 外部供气 | 3 至 10 bar |
| 流量 $Q_{Nn}$ 值（空气） | 310 l/min（在 +20 °C、阀门入口处 6 bar 压力及 1 bar 压力差下测量） |
| 工作电压 | 24 V DC（±10% 允差） |
| 每个阀门的标称功率 | 0.7 W（功率下降之后 0.175 W） |
| 每个阀门的额定电流 | 29 mA（功率下降后 10 mA） |
| 工作介质 | 无油和含油的干燥压缩空气、中性气体（推荐 5 μm 过滤器） |
| 防护等级 | 裸露安装时 IP20；在封闭电控柜内 IP65 |
| 环境温度 | -10 °C 至 +55 °C |
铝质快装底板 AirLINE Quick
借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。
您的优势：
- 在控制柜中占用空间更少。
- 由此可使用更紧凑的控制柜。
- 通过直接在控制柜底板上连接软管接头，减少安装工作。
| 属性 | 规格 |
|---|---|
| AirLINE Quick 适配器板 | 不锈钢 1.4301 / 阳极氧化铝 |
| 气动接口 | 不锈钢 1.4401 / 镀镍黄铜 |
| 气动进气/排气 | 气管快插接口 D10 mm, 3/8 英寸 |
| 工作-气管快装接口 | 气管快插接口 D6 mm, 1/4 英寸 |
回路功能
8652 型支持多种回路功能，具体取决于安装的阀门。SKU 20061874 的标准配置包含 5/2 导向单稳态 WWH 阀门。
| 回路功能 | 说明 |
|---|---|
| C (WW C) | 二位三通电磁阀，伺服辅助，不通电时常闭位置 |
| D (WW D) | 2 个二位三通电磁阀，伺服辅助，不通电时常开位置 |
| H (WW H) | 二位五通电磁阀，伺服辅助。通过接口 (1) 加压，因此接口 (2) 或 (4) 皆处于压力之下。 |
| L (WW L) | 三位五通电磁阀，中封式 |
| M (WW M) | 三位五通电磁阀，中压式 |
| N (WW N) | 三位五通电磁阀，中泄式 |
| Z (WW Z) | 二位五通电磁阀，带 2 个线圈的脉冲版本 |
认证和符合性
- 防爆： 可选作为 3 类设备适用于 2/22 区。ATEX: II 3G Ex ec IIC Gc / II 3D Ex tc IIIC Dc。IECEx: Ex ec IIC Gc / Ex tc IIIC Dc。
- 北美： 可选美国和加拿大的 UL 列名认证 (UL 61010-1) 以及危险场所 UL 认可 (Class I, Zone 2; Class II, Zone 22; Class I, Div 2)。
- CCC： 可选中国强制认证，适用于在中国的危险应用。

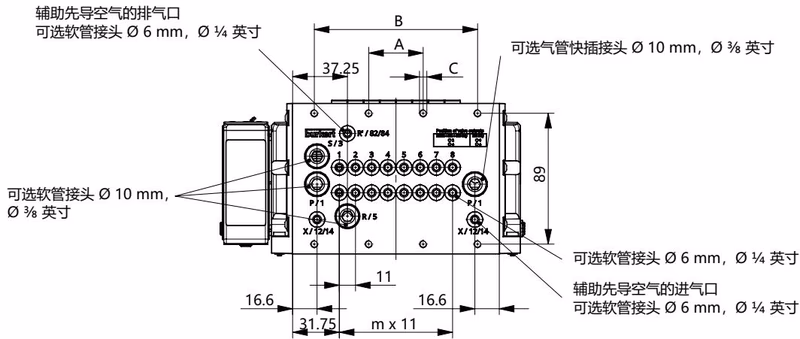

外形尺寸
| 版本 | A | B | C | m | n |
|---|---|---|---|---|---|
| 4 阀槽 | 66 | - | 4 x M5 | 3 | 1 |
| 8 阀槽 | 35 | 111 | 8 x M5 | 7 | 2 |
| 12 阀槽 | 77 | 154 | 10 x M5 | 11 | 3 |
(外形尺寸 mm，除非另行说明)
连接方式
工业以太网接口
工业以太网（PROFINET IO、EtherNet/IP、Modbus TCP、EtherCAT、CC-Link IE Field Basic）或 PROFINET S2 — 接口 X1 和 X2 RJ45：
| 引脚 | 分配 |
|---|---|
| 1 | TX+ |
| 2 | TX- |
| 3 | RX+ |
| 4 | 未分配 |
| 5 | 未分配 |
| 6 | RX- |
| 7 | 未分配 |
| 8 | 未分配 |
产品安装
为了能够使用热插拔功能，在阀岛安装至控制柜内时应当注意与控制柜前缘的最小间距。
带 DI 接点的显示模块
通过电子模块进行数字输入供电（24V）。每个数字输入的电流强度限制为最大 30mA。可使用市售的 3 线制传感器和电压介于 10–30V 之间的 2 线制传感器以及机械无源干接点开关。
| 可能的数据 | 3 线制传感器 | 2 线制传感器 | 机械无源干接点开关 |
|---|---|---|---|
| 操作传感器 | X | X | X |
| 不操作传感器 | X | X | X |
| 短路 | X | - | - |
| 断线 | - | X | - |
配置示例

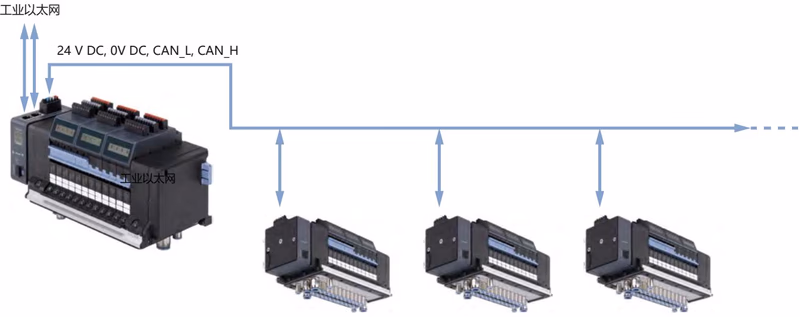

下图显示了一个网络示例，其中以带工业以太网版本的 AirLINE 8652 型作为主阀岛，以配备 büS 版本的各种 AirLINE 8652 型作为从阀岛。
潜在爆炸区域中的安全提示
- 电压导致危险： 在设备或系统上进行作业之前，先断电。防止重新接通。
- 在当前爆炸性环境中，对于 24 V 电源、SIA、EVS 和数字输入的连接端子只能在断电状态下插入或拔出。
- 禁止在当前爆炸性环境中使用热插拔功能，除非可以借助合适的测试设备来证明并确保在一定时间内不存在爆炸性环境。
- 确保瞬态保护的设置值不超过设备供电接口额定峰值电压的 140%。
