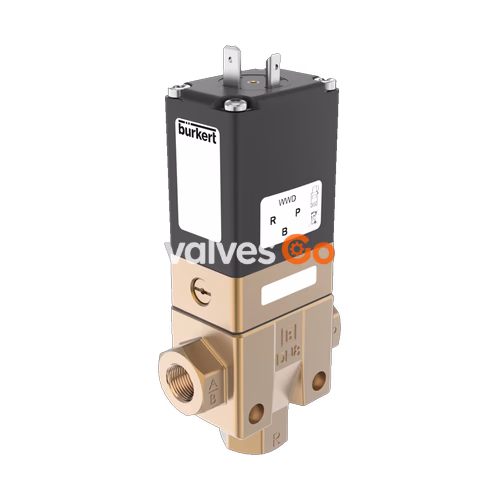

宝德（Burkert）6430 型（SKU 20061964）是一款伺服辅助式二位三通活塞阀。如果没有为阀门供应辅助先导空气，则需要最低压差才能工作。该阀门设计用于压力范围为 1 至 16 bar 的中性液体和气体，具有常闭（NC）功能。先导阀是一款免维护、介质隔离式的 0331 型二位三通枢轴电枢阀。与符合 DIN EN 175301-803 A 型标准的插头配套使用，阀门的防护等级可达 IP65。

技术参数

属性	值
阀体材料	黄铜
密封材料	NBR
公称直径	DN 8
管道接口	NPT 1/4
压力范围	1 至 16 bar
电压	24 V DC
介质温度	0 °C 至 +80 °C

回路功能

符号	说明
	作用方式 C (WW C) 二位三通电磁阀 伺服辅助，带手动开关 在断电位置关闭

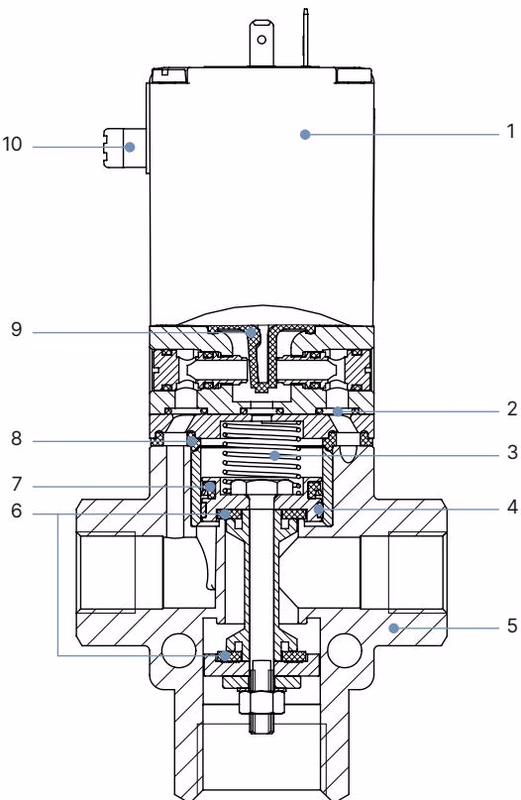

材料说明

编号	元件	材料
1	线圈	环氧树脂
2	O型圈	NBR、FKM、EPDM
3	弹簧	不锈钢 1.4310
4	活塞环	PTFE
5	阀体	黄铜, 炮铜
6	阀座密封件	NBR、PUR、FKM、EPDM
7	活塞密封件	NBR、FKM、EPDM
8	密封件	NBR、FKM、EPDM
9	膜片	NBR、FKM、EPDM
10	手动开关	PA

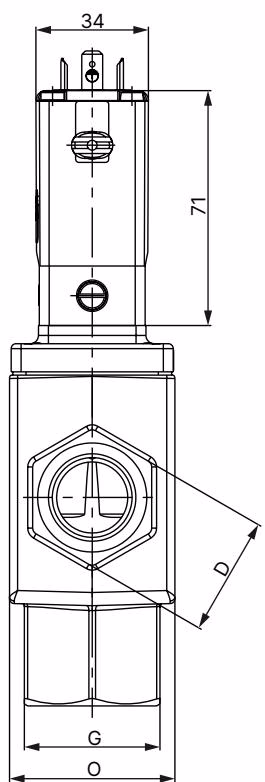

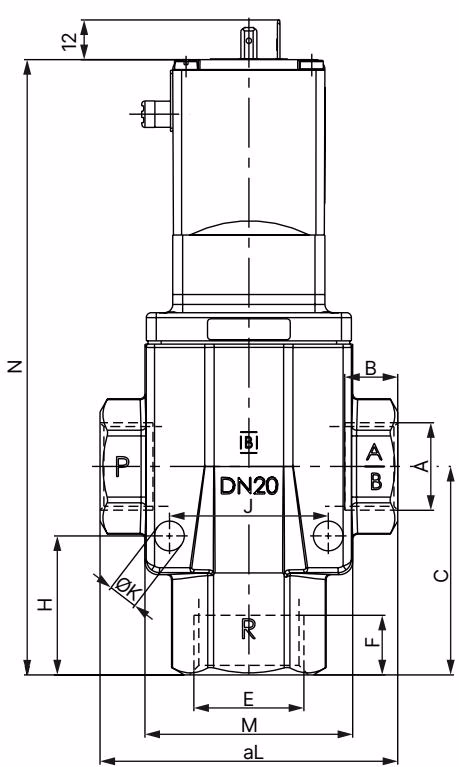

尺寸

INFO

• 尺寸 mm
• 对于 NPT 螺纹，适用尺寸 A2、B2、E2 和 F2。
• 图示为阀门在作用方式 C 下，连接点为 P、R 和 A/B（通过接口 P 手动开关）。

安装

WARNING

触电受伤危险。在设备或系统上工作前，请切断电源。防止重新启动。始终连接保护导体并检查电磁铁和阀体之间的电气连续性。

• 在阀门入口上游安装一个污物收集器（≤ 500 µm）。
• 使用开口扳手固定阀体上的设备并拧入管道。
• 拧紧电缆插头，确保扭矩为 50–60 Ncm。
