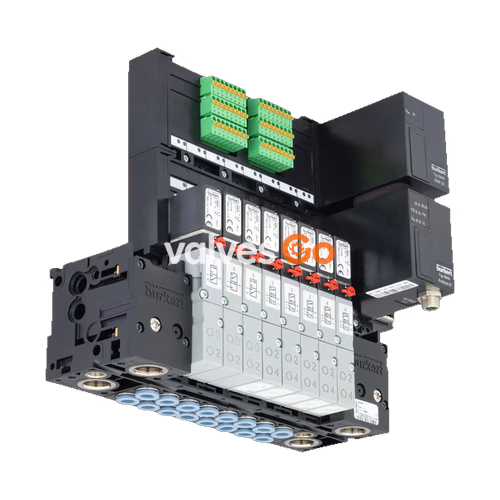

宝德（BURKERT）20062045 Type 8640 模块化气动阀岛通过其系统化的模块化结构以及气动与电气接口的组合，设计用于解决多样且复杂的控制问题。通过将一系列气动模块组合在一起，可以在一个阀门单元上实现多达 24 个阀门功能。此特定配置具有 11 mm 的站宽、G 1/4 压力接口、3/2 阀门功能，并采用独立接线实现 IP20 防护等级。
通用技术数据
以下数据适用于 11 mm 站宽配置（兼容 Type 0460、Type 6524 和 Type 6525 阀门）：
| 属性 | 值 |
|---|---|
| 阀体材质 | PA（聚酰胺），铝 |
| 密封材质 | FKM，NBR 和 PUR |
| 站宽 | 11 mm |
| 阀位数量 | 最多 24 个 |
| 压力范围 | Vac...10 bar（相对于大气压的过压） |
| 工作电压 | 24 V DC（±10% 电压容差） |
| 工作介质 | 无油或润滑的干燥压缩空气，中性气体（建议使用 5 μm 过滤器） |
| 压缩空气质量 | ISO 8573-1: 2010, Class 7.4.4 |
| 气源接口 1 (P), 3 (R), 5 (S) | G 1/4, D 3/8 |
| 安装位置 | 任意，建议执行机构朝上 |
TIP
气动控制单元的先导压力取决于流动介质的压力；必须在 2 ... 10 bar 之间（至少为工作压力的 70%）。接口 1 和 3 之间的压差必须至少为 2 bar。
产品设计与组装

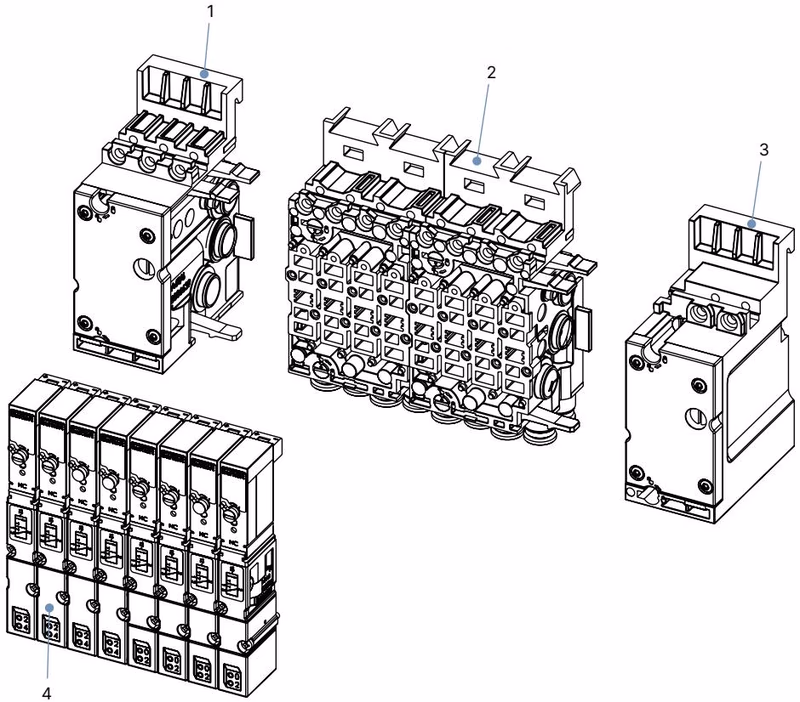

11 mm 气动组件由可通过卡扣连接的模块化部件组成。
| 编号 | 元件 |
|---|---|
| 1 | 左侧气动连接模块 |
| 2 | 基础气动模块 |
| 3 | 右侧气动连接模块 |
| 4 | 阀门（例如 5/2 通） |
安装
WARNING
高压和介质泄漏会导致受伤风险。在对设备或系统进行操作之前，请切断压力。对管道进行排气或排液。

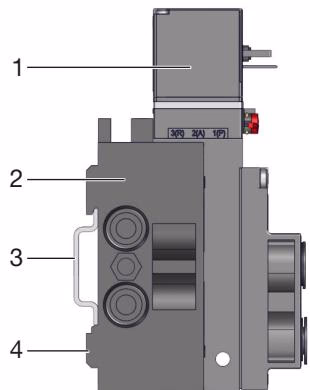

阀块安装
阀块可以安装在标准导轨上或直接安装在墙壁上。
- 电气连接：可旋转 180°。
- 墙面安装：使用 M4 螺钉将阀块直接固定在墙上。
- 标准导轨：将阀块上部的凹槽挂入标准导轨（35 x 15 或 35 x 7.5 EN 50022）。将下部夹紧件卡入导轨并拧紧螺钉。
- 连接模块。
接口连接的拧紧扭矩
拧入接口连接时，请遵守以下拧紧扭矩。规定的拧紧扭矩可能会因密封系统而异。
| 接口尺寸 | 标记/功能 | 推荐拧紧扭矩 [Nm] | 最大拧紧扭矩 [Nm] |
|---|---|---|---|
| G 1/4 | P, R/S 接口 | 4...7 | 20 |
| G 1/8 | P, R/S 接口, A/B 阀门出口 | 3...6 | 7 |
WARNING
请勿将线圈用作杠杆臂。拧入时请勿使用管钳。
