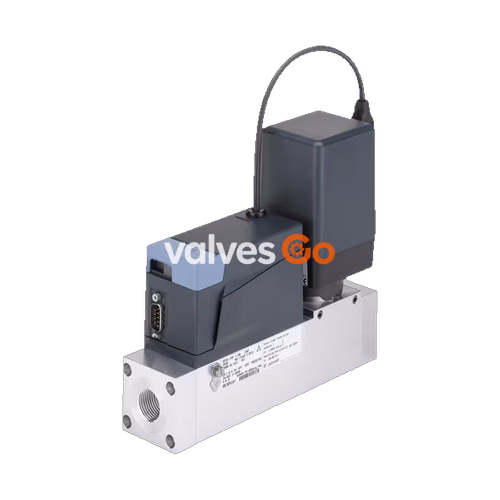

宝德（Burkert）8745 型质量流量控制器 (MFC) / 质量流量计 (MFM) 适用于控制大量气体的质量流量。可以根据需要将 8745 型配置为 MFM 或 MFC。可选地，设备可以存储最多四条校准曲线。直接位于主气流中的热式在线传感器可以实现反应时间极快，同时压力损失最小。Bürkert 直动式比例阀作为执行器可保证高反应灵敏度。作为 MFC，8745 型有两种版本可供选择：一种配备电磁比例阀，另一种配备电动比例阀。除了模拟和工业以太网版本外，还提供 Modbus RTU 版本。

常规技术参数

产品特征
密封件	FKM 或 EPDM（取决于气体）
外壳	PC（聚碳酸酯）
基体	铝或不锈钢 1.4404/316L
与介质接触的材料（传感器）	不锈钢 1.4404/316L, Al₂O₃, PPS GF40, 环氧树脂, 硅, 氮化硅
电气参数
工作电压	24 V DC
残余波纹度	±2%
电压公差	±10%
介质参数
工作介质	中性纯净气体（其他可按需提供）
校准介质	工作介质或空气
介质温度	-10 °C 至 +70 °C（对于氧气，-10 °C 至 +60 °C）
环境与安装
安装位置	水平或竖直
防护等级	IP20

产品版本

带电磁比例阀的版本

在 MFC 版本中使用 287x 系列直动式比例阀。这些电磁比例阀在断电位置关闭，代表数百微秒稳定时间或响应时间内最高的测量精度和重复性。

性能数据
额定流量范围 (Q_N)	MFC: 20 至 1500 lN/min (N2) MFM: ≤ 2500 lN/min (N2)
工作压力	MFM: 最大 25 bar MFC: 最大 25 bar
测量精度	±1.5% 测量值 ±0.3% 满量程
测量量程	1:50
稳定时间 (MFC) / 响应时间 (MFM)	< 500 ms

带电动比例阀的版本

带电动比例阀的 8745 型尤其适合最高 22 bar 的高输入压力或大流量率（在低压力损失情况下）应用。由于保持功率极低，这些阀门可以大幅降低设备的能耗。

性能数据
额定流量范围 (Q_N)	20 至 2500 lN/min (N2)
工作压力	MFM: 最大 22 bar MFC: 最大 25 bar
测量精度	± 2% 测量值 ± 0.5% 满量程
测量量程	1:50
稳定时间 (MFC) / 响应时间 (MFM)	< 5 s

认证和符合性

• 北美（美国/加拿大）： 获得美国和加拿大 UL 列名认证（UL 61010-1, CAN/CSA-C22.2 No. 61010-1）。
• 食品和饮料/卫生： 符合 FDA《联邦法规汇编》、USP（美国药典委员会）以及 EC 法规 1935/2004。
• 氧气： 可选适用于氧气的版本。

性能说明

典型气体的额定流量

气体	最小 Q_N [l/min]	最大 Q_N [l/min]
乙炔	20	320
氨气	8	1000
氩气	20	1600
二氧化碳	20	1000
空气	20	2500
甲烷	20	1200
丙烷	20	200
氧气	20	2500
氮气	20	2500

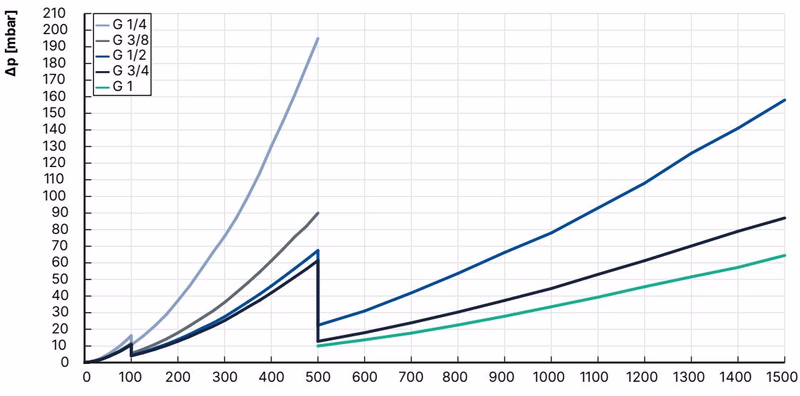

MFM 的压力损失图

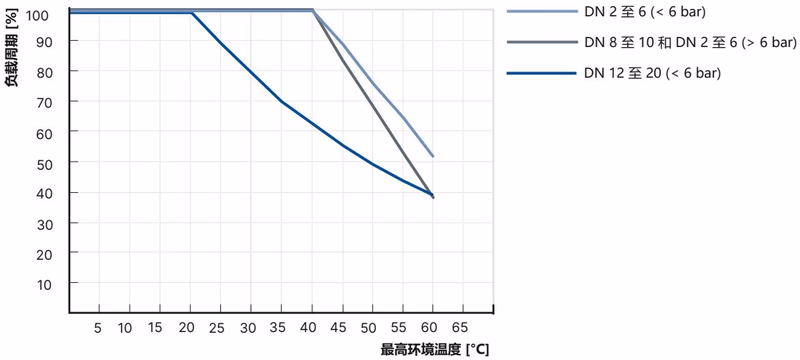

电动版本的降额曲线图

产品运行

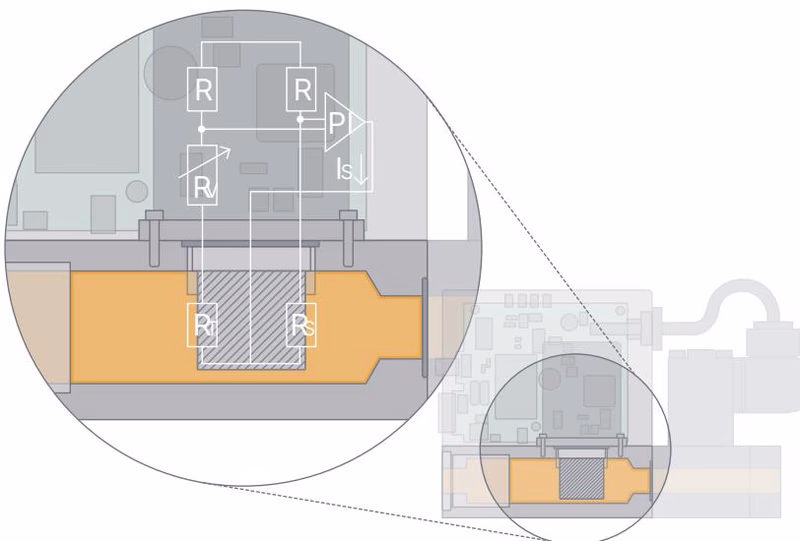

测量原理

该传感器以恒温风速仪（CTA）模式工作，本质上是一种热膜风速计。其内部结构包含两个具有精确定义温度系数的电阻，直接置于介质流中，另有 3 个电阻位于流道外部。所有电阻连接构成惠斯通电桥结构：位于气流中的第一个电阻用于测量流体温度，而第二个低阻值电阻则被加热并始终维持相对于流体温度的固定过热温度。维持该过热状态所需的加热电流值，直接反映了被流动气体带走的热量值，从而形成核心测量参数。

安全信息

• 静电敏感组件： 设备包含易受静电放电 (ESD) 影响的电子组件。
• 触电危险： 触摸带电部件可能导致严重触电。在对设备或系统进行操作之前，请切断电源。
• 承压介质： 承压介质可能导致严重的人身伤害。在对设备或系统进行操作之前，请释放压力并排空管路。
