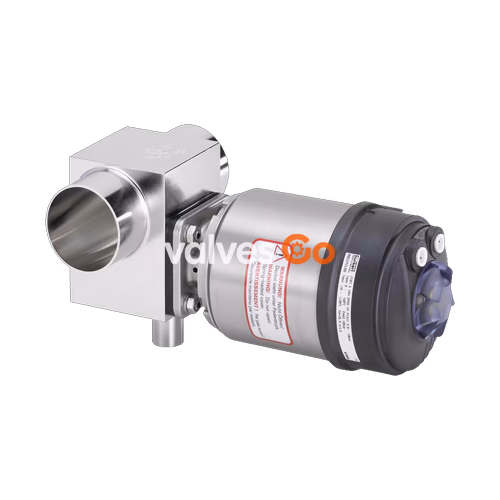

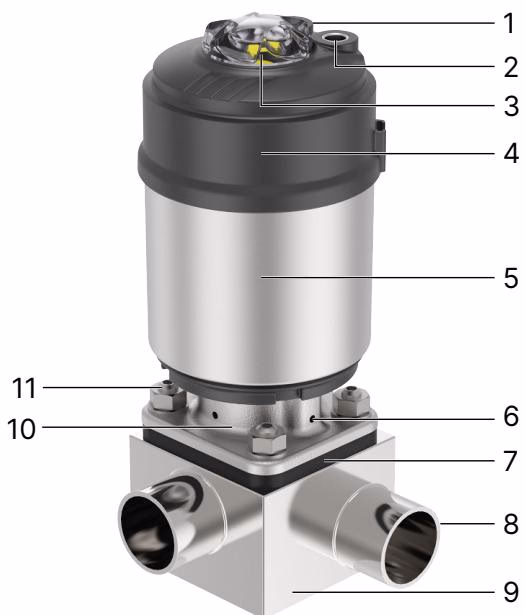

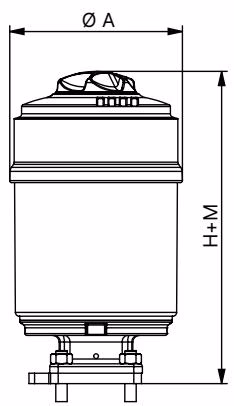

宝德（BURKERT）Type 2104 外部控制隔膜阀由气动活塞执行机构、膜片和三通阀体组成。流线型阀体死角极小，可实现高流量并满足广泛的应用需求。执行机构采用紧凑、可高压灭菌的设计，配备大型不锈钢外壳和无缝隙密封件。该产品支持在所有配置级别集成 Type ELEMENT 自动化单元，并可集成现场总线接口。提供防爆 ATEX/IECEx 设备型号。

一般技术数据

产品属性	规格
阀体 (VH)	不锈钢块材 1.4435 (符合 DIN EN 10088) 和 316L (符合 ASTM A479 / A479M)
阀体 (VI)	不锈钢块材 1.4435 (符合 DIN EN 10088) 和 316L (符合 ASME BPE)
膜片	EPDM (AD)、PTFE/EPDM (EA)、Advanced PTFE/EPDM (EU)、GYLON® 与 EPDM 层压板 (ER)
执行机构	DN 08...65，PPS；DN 65...100，不锈钢 1.4308
执行机构外壳	DN 08...65，不锈钢 1.4561 (316Ti)；DN 65...100，不锈钢 1.4308
标准表面质量	内部电解抛光：Ra ≤ 0.38 μm (ASME BPE SF4 / DIN HE4)；内部机械抛光：Ra ≤ 0.5 μm (ASME BPE SF1)
最大先导压力	10 bar（执行机构尺寸 130、225 为 7 bar）
先导气接口	外径 ∅ 6 mm 或 1/4" 的快插接头（标准），螺纹 G 1/8"

控制功能

控制功能	描述
控制功能 A (CF A)	气动三通阀，弹簧力常闭
控制功能 B (CF B)	气动三通阀，弹簧力常开
控制功能 I (CF I)	双侧气动三通阀，开关位置取决于外部控制

认证与合规性

• 防爆保护： ATEX (EPS 18 ATEX 2 008 X II 2G Ex h IIC T4…T2 Gb / II 2D Ex h IIIC T135 °C…T300 °C Db) 和 IECEx (IECEx EPS 18.0007X)。
• 3-A 卫生标准： 产品符合 3-A Sanitary Standards Inc (3-A SSI) 认证（适用于变量代码 PE05）。
• FDA： 由 EPDM、PTFE/EPDM、Advanced PTFE/EPDM 以及 GYLON® 与 EPDM 层压板制成的膜片符合 FDA 发布的联邦法规。
• USP： 膜片已通过 USP Class VI 测试。
• EC 1935/2004 法规： 膜片适用于食品和饮料行业。

运行条件

允许温度

执行机构外壳材质	执行机构尺寸	允许环境温度 [°C]
PPS	50 (D), 70 (M), 90 (N), 130 (P)	-10...+60（可提供高达 +100 的型号）
不锈钢	225 (L)	-10...+100

膜片材质	介质温度 [°C]	备注
EPDM (AD)	-10...+143	蒸汽灭菌最高 +150°C，持续 60 分钟
PTFE (EA)	-10...+130	蒸汽灭菌最高 +140°C，持续 60 分钟
Advanced PTFE (EU)	-5...+143	蒸汽灭菌最高 +150°C，持续 60 分钟
GYLON® (ER)	-5...+130	蒸汽灭菌最高 +140°C，持续 60 分钟

WARNING

超压导致爆裂的风险 如果设备爆裂，泄漏的介质可能会导致受伤、烧伤或烫伤。请遵守铭牌上标明的值。

安装

WARNING

膜片或执行机构损坏 将阀体焊接到管道中时，可能会损坏膜片和执行机构。对于带有焊接连接的设备，请在安装前从阀体上拆下执行机构和膜片。

阀体连接的拧紧扭矩

在不施加压力的情况下，分三个阶段（约 1/3，然后 2/3，最后达到完全拧紧扭矩）交叉拧紧阀体螺钉。膜片应均匀地定位并压紧在执行机构和阀体周围。

膜片尺寸	EPDM, FKM [Nm]	PTFE, advanced PTFE, GYLON® [Nm]
8	2	2.5
15	3.5	4
20	4	4.5
25	5	6
40	8	10
50	12	15
65	20	30
80	30	40
100	40	50
