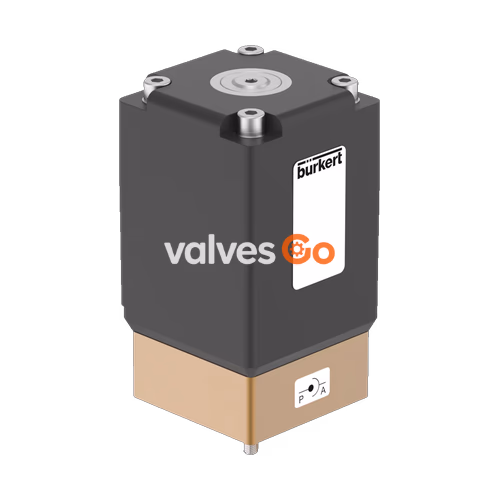

宝德（BURKERT）Type 2875（型号 20063220）直动式电磁控制阀在控制回路中用作调节单元。凭借弹性阀座密封，该阀门在达到 DN 规定的公称压力之前能够保持严密关闭（集成切断功能）。阀门的柱塞采用无摩擦组装，从而实现了出色的调节特性。该阀门特别适用于要求苛刻的控制任务，包括高控制范围和干燥气体介质。

一般技术数据

产品属性
密封	FKM, EPDM
阀体	黄铜，不锈钢
回路功能	回路功能 A (CF A) 二位二通电磁比例控制阀，直动式，常闭

性能数据	定位行为的典型值
迟滞	< 5 %
重复精度	< 0.5 % FS
响应灵敏度	< 0.25 % FS
设置范围	1:200
动作时间 (10...90 %)	< 25 ms
压力范围	0...25 bar
占空比	100 % 连续运行

电气数据
工作电压	24 V DC (可按需提供 12 V)
功耗	16 W
最大线圈电流	750 mA (在 16 W 和 24 V 线圈下)
PWM 频率	900 Hz

介质数据
工作介质	中性气体，液体按需提供
介质温度	-10 °C...+ 90 °C (FKM) / - 30 °C...+ 90 °C (EPDM)
粘度	最大 21 mm2/s (21 cSt)

认证与符合性

• 防爆保护 (可选)： ATEX (II 2 G Ex mb IIC T4 Gb, II 2 D Ex mb IIIC T130 °C Db) 和 IECEx (Ex mb IIC T4 Gb, Ex mb IIIC T130 °C Db)。
• 北美： 可选符合 UL 429 的美国 UL 认证。
• 食品和饮料/卫生： 根据变量代码，符合 USP (生物相容性)、FDA (联邦法规) 和 EC 1935/2004 法规。

性能规格

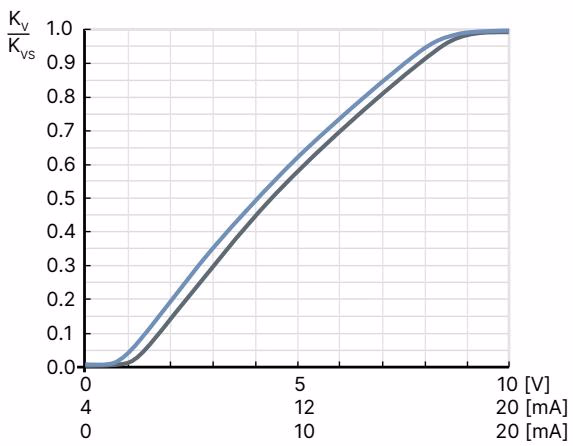

流量特性

$K_v$ 值的确定：

压降	液体的 $K_v$ 值 [m3/h]	气体的 $K_v$ 值 [m3/h]
亚临界 $p_2 > \frac{p_1}{2}$	$= Q \sqrt{\frac{\rho}{1000\Delta p}}$	$= \frac{Q_N}{514} \sqrt{\frac{T_1\rho_N}{p_2\Delta p}}$
超临界 $p_2 < \frac{p_1}{2}$	$= Q \sqrt{\frac{\rho}{1000\Delta p}}$	$= \frac{Q_N}{257p_1} \sqrt{T_1\rho_N}$

TIP

公称直径的尺寸设计对于比例阀在应用中的正常运行非常重要。必须合理选择公称直径，以确保既能达到所需的流量范围，又能在阀门完全打开时，使总压降的足够部分发生在阀门两端（参考值：$\Delta p_{valve} \approx$ 总压降的 25%）。

产品操作

阀门控制通过 PWM 信号（脉宽调制）实现。PWM 信号的占空比决定了线圈电流，从而决定了柱塞的位置。Bürkert Type 8605 控制电子设备将模拟信号转换为与阀门类型 PWM 信号相对应的参考值，并提供温度补偿、斜坡功能以及控制范围最小和最大占空比/线圈电流调整等附加功能。

尺寸

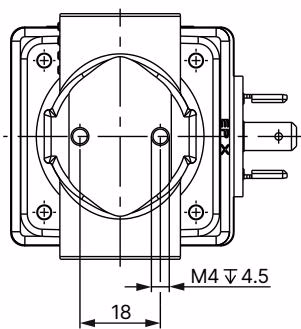

标准型号 (螺纹连接)

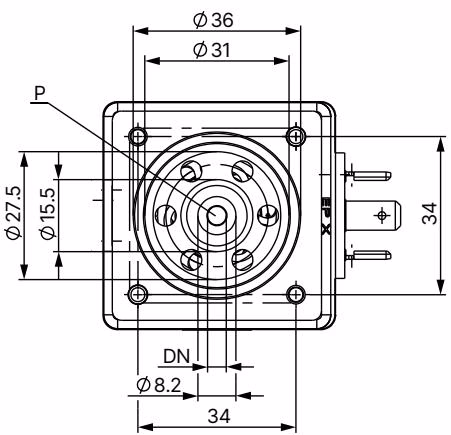

标准型号 (底板连接)

防爆线圈 (Type 072x) 安全提示

当配备可选的 Type 072x ATEX/IECEx 线圈时，阀门和线圈形成一个封闭系统。

爆炸危险

在潜在爆炸区域中使用时，系统在运行状态下打开可能会有爆炸的危险。在系统运行时，不得尝试拆卸系统。

高温警告

电磁线圈在连续运行中会变得很热。只能戴着防护手套触摸已经运行了很长时间的设备。

加油机应用

当系统作为 2 类设备用于控制加油机中的汽油时，只有金属（黄铜、铝或不锈钢）制成的阀体才能确保预期的安全。封闭系统中必须确保没有空气和氧气。
