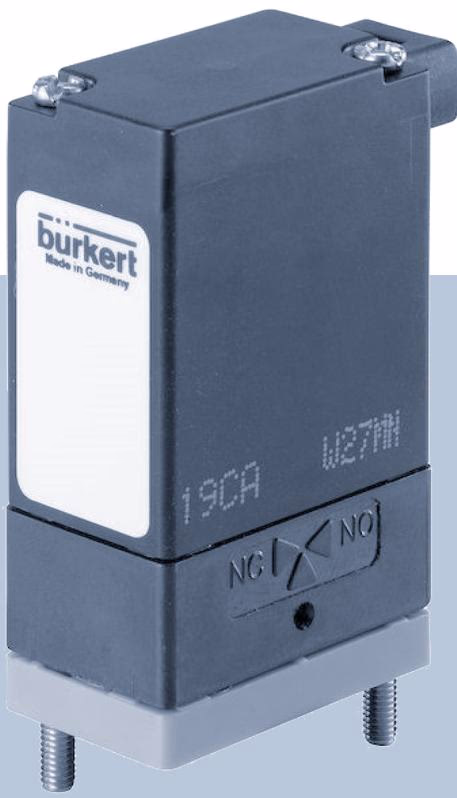

宝德（BURKERT）20063458 Type 0127 是一款带有隔离膜片的直动式两位三通摇臂电磁阀，可实现介质隔离。该阀门配备 1.6 mm 通径、PEEK（聚醚醚酮）阀体和 FFKM（全氟橡胶）阀座密封件，适用于实验室、医疗和分析技术应用中处理腐蚀性液体和气体。阀门采用 24 V DC 电源供电，支持 -1 至 2 bar 的压力范围。
技术数据
| 参数 | 数值 |
|---|---|
| 回路功能 | T（两位三通，直动式，通用型） |
| 通径 | 1.6 mm |
| 压力范围 | -1 至 2 bar |
| Kv 值 (水) | 0.05 m³/h |
| QNn 值 (气体) | 54 l/min |
| 开关时间 | 25 ms（开启/关闭） |
| 工作电压 | 24 V DC（±10% 容差） |
| 额定功率 | 3.0 W |
| 工作制 | 100% 连续运行 |
| 环境温度 | 10 °C 至 55 °C |
| 介质温度 | 10 °C 至 50 °C |
| 防护等级 | IP65（带导线） |
安装
流体安装
高压危险
在松开管路和阀门之前，请关闭压力并排空管路，以防发生严重的受伤危险。
污物过滤器
如有必要，请安装网孔尺寸为 5 μm 的污物过滤器，以防止发生故障。

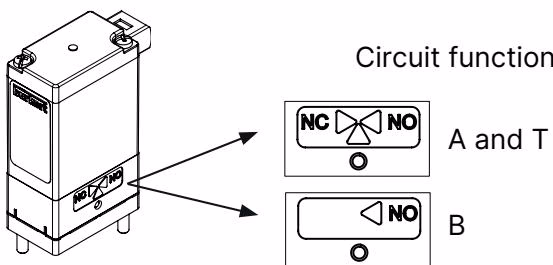

阀门可以安装在任何位置，但建议执行机构朝上。请注意流向和阀体上的阀门接口标记：

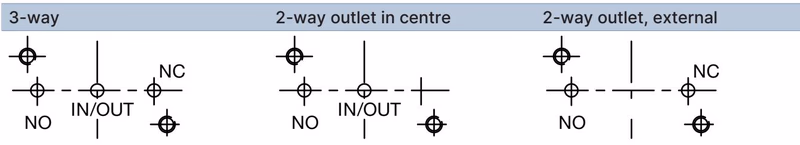

| 标记 | 说明 |
|---|---|
| NC | 常闭接口（用于 CFA） |
| IN/OUT | 压力接口（分配器）或工作接口（混合器），位于 CFT |
| NO | 常开接口（用于 CFB） |

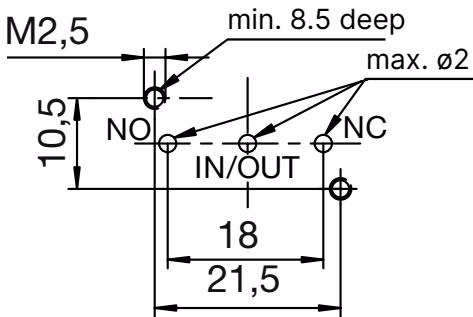

法兰连接说明：
- 拆下橙色盖板。请勿拆下法兰板。
- 确保提供的密封件正确安装在阀门内部。
- 确保底板平整且表面质量合格。
拧紧扭矩
拧紧扭矩过大可能会损坏设备。最大拧紧扭矩为 0.3 ± 0.05 Nm（不适用于自攻螺钉）。
电气安装
电压危险
开始工作前，请务必切断电源并采取防误合闸措施。

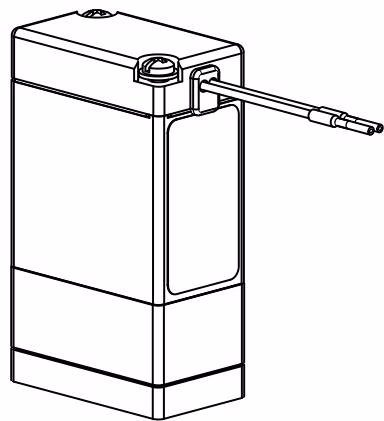

20063458 型号采用 500 mm 导线进行电气连接。
