宝德（BURKERT）20068749 5282型是一种伺服辅助式二位二通膜片电磁阀。阀门需要一个最小压差才能工作。标准黄铜阀体满足所有欧洲饮用水要求。只要转动管件上的二位三通先导阀，就可以将作用方式从常闭（NC）改为常开（NO）。电磁线圈采用耐化学腐蚀的环氧树脂压制而成。5282型配备了一个手动开关，用于调试和测试。

一般技术参数

产品特征	详细信息
密封件	NBR
螺纹阀体	黄铜符合 DIN EN 50930-6 标准
线圈	环氧树脂
公称直径	DN 13
电磁线圈的绝缘等级	环氧树脂线圈 H 级
负载周期	连续运行 100% ED
切换时间	打开：0.1...0.8 s，关闭：1.0...4.0 s
工作电压	24 V DC
电压公差	±10%
工作介质	中性气体、液体（例如压缩空气、水、液压油）
介质温度	0 °C 至 +80 °C
防护等级	IP65 配备符合 DIN EN 175301-803 A 型标准的电气连接插头
安装位置	任意，建议执行机构朝上
环境温度	最高 +55 °C

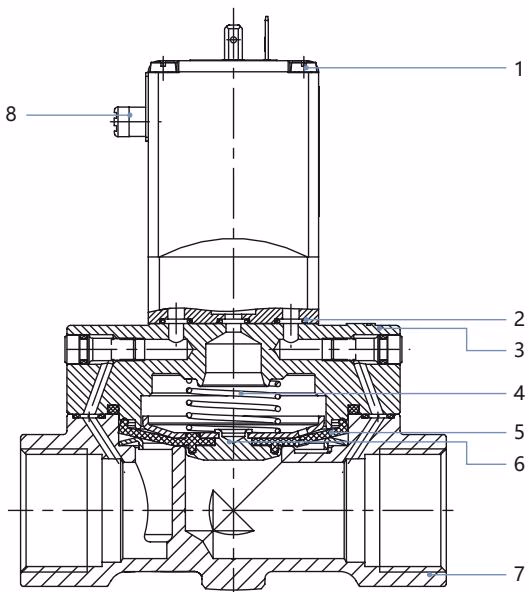

材料说明

编号	元件	材料
1	线圈	环氧树脂
2	O型圈	NBR
3	盖子	黄铜
4	弹簧	不锈钢 1.4310/302
5	膜片	NBR
6	膜片支架	黄铜
7	阀体	黄铜
8	手动开关	PA

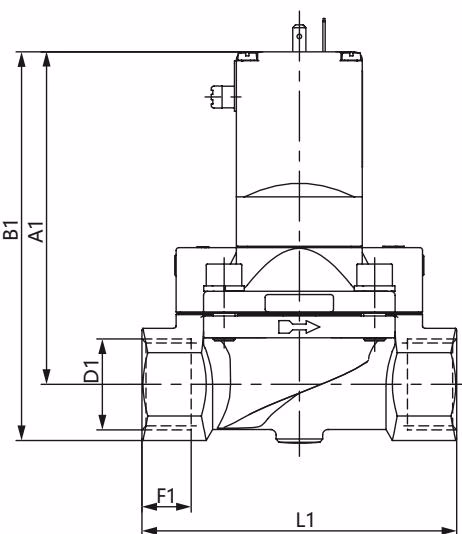

尺寸

螺纹版本（黄铜，DN 13）：

• A1: 109.0 mm
• B1: 123.0 mm
• G: G 1/2
• D1: 14 mm
• E1: 40 mm
• L1: 65 mm
• SW: 27 mm

产品安装

安全提示

• 系统中的高压可能导致受伤： 在断开管路或阀门之前，请关闭压力并给管路排气。
• 有触电受伤的危险： 在干预设备或系统之前，请断电并在重新开机之前确保安全。

安装选项

交货状态与订购代码相符。通过将先导阀旋转 180°，即可改变阀门的作用方式。只有不超过 10 bar 的版本才可以改变作用方式。

设置切换时间

如果需要的话，可以在侧面的节流螺钉处改变阀门的关闭和打开时间。

压力冲击

液体介质在关闭时间较短的情况下会发生关闭冲击。关闭时间越短，液体介质的关闭冲击就越大。这些都会导致隔膜使用寿命缩短，并会损坏系统中的其他设备和部件。如果节流螺钉拧得过松，则会发生介质泄漏。

保养与故障排除

故障	可能的原因
阀门不切换	短路或线圈中断
	工作介质压力超出允许的压力范围
	手动操作组件被锁定
阀门不关闭	阀门内部脏污
	手动操作组件被锁定
