宝德（Burkert）3361 型电动二通直座控制阀是适应高要求的控制任务和使用条件的解决方案。带滚珠丝杠的电动执行机构以优异精度定位调节锥。其独特的特征在于高达 6 mm/s 的高定位速度，可以几乎无延时地反馈过程信号。介质的压力变化或波动不会影响阀门位置。经过流量优化的阀体最多可装配 5 个不同的阀座，以精准适应客户要求。如有必要，可在断电时通过选装的 SAFEPOS 储能装置运行至安全位置。
执行机构和阀门具有相互完美匹配且带有坚固表面的封闭式设计，确保达到快速无残留的易清洁性这一卫生要求。因其防护等级 IP65/IP67 和较高的抗冲击与抗振动特性，3361 型在恶劣的环境条件中使用也毫无问题。现场总线适用的 3361 型可为运营商提供诸多有用的功能，以监控流程、诊断阀门和进行预防性维护。
常规技术参数
| 特征 | 参数 |
|---|---|
| 设计类型 | 截止型控制阀 |
| 公称直径 | DN 10 至 DN 100, NPS 3/8 至 4 |
| 断电状态下的安全位置 | 带有 SAFEPOS 储能装置：打开、关闭或可自由编程的位置。不带：在最后一个位置受阻 |
| 流向 | 与关闭方向相反（阀座下） |
| 控制器版本 | 定位器或过程控制器（可选） |
| 工作压力 | 0 至 25 bar(g)，40 bar(g) 可按需提供。真空版本低至 -0.9 bar(g) |
| 公称压力 | PN 25/PN 40 (DIN EN 1333), Class 150 (DIN EN 1759) |
| Kvs 值 | 0.1 至 140 m³/h |
| 流量曲线 | 等百分比、线性（可按需提供） |
| 阀座泄漏 | Class III、IV 和 VI (DIN EN 60534-4) |
| 工作电压 | 24 V DC ± 10 %（最大残余波纹度 10 %） |
| 现场总线（数字） | Bürkert 系统总线 (büS), CANopen, EtherNet/IP, PROFINET, Modbus TCP, EtherCAT |
| 介质温度 | -40 °C 至 +230 °C |
| 环境温度 | -25 °C 至 +65 °C（仅限无附加模块） |
认证和符合性
符合性说明
查询时，必须指出以下所述认证或符合性。并非所有可订购的设备版本都会提供所有认证。
- 防爆： 可选 ATEX / IECEx（作为 3 类设备适用于 2/22 区）。
- 北美： 可选执行机构经美国和加拿大 UL 列名认证 (UL 61010-1)。
- 饮用水： 可选适用于最高温度 +85 °C 的饮用水领域 (TrinkwasserV)。
- 食品和饮料/卫生： 符合 FDA、USP 生物相容性、EC 法规 1935/2004、中国食品 GB 标准。
- 其他： 可选适用于氧气、氢气和 TA-Luft。
材料

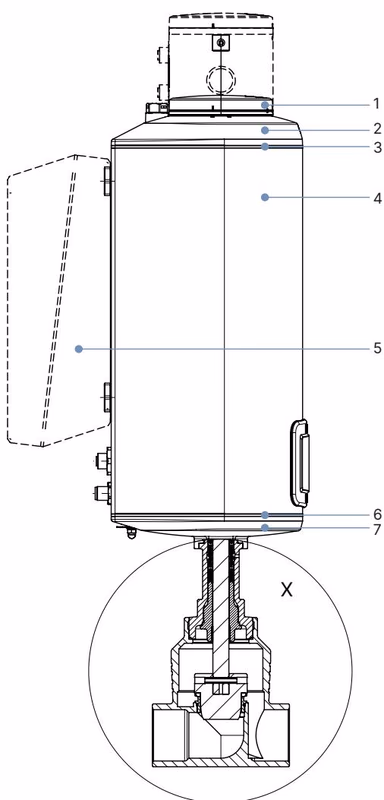

执行机构材料 (AG2)
| 组件 | 材料 |
|---|---|
| 显示屏外壳/盲盖 | PPS (标准), 不锈钢 1.4301 (对于 ATEX/IECEx) |
| 执行机构盖 | PPS |
| 密封件 | EPDM |
| 执行机构外壳 | 铝合金，有粉末涂层 |
| 执行机构底部 | PPS |

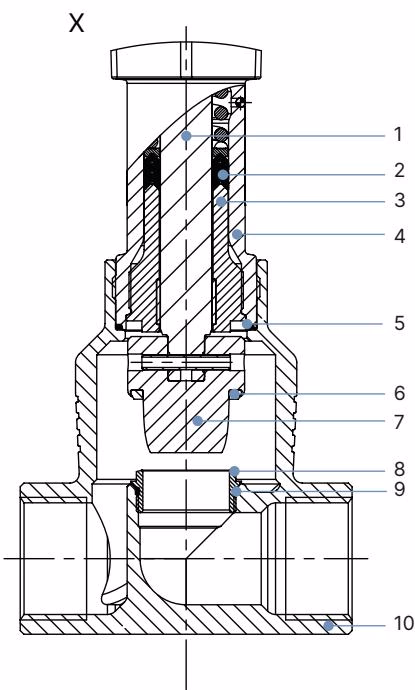

阀体材料
| 组件 | 材料 |
|---|---|
| 阀杆 | 不锈钢 1.4401 (316)/1.4404 (316L) |
| 阀杆密封件 | PTFE V形圈(实心)带弹簧补偿 |
| 阀体密封件 | 石墨或 PTFE |
| 阀座密封件 | 不锈钢 1.4571(可选硬化)、PTFE 或 PEEK 密封垫圈 |
| 调节锥 | 不锈钢 1.4571(可选硬化) |
| 阀体 | 不锈钢 CF3M |
尺寸
执行机构尺寸

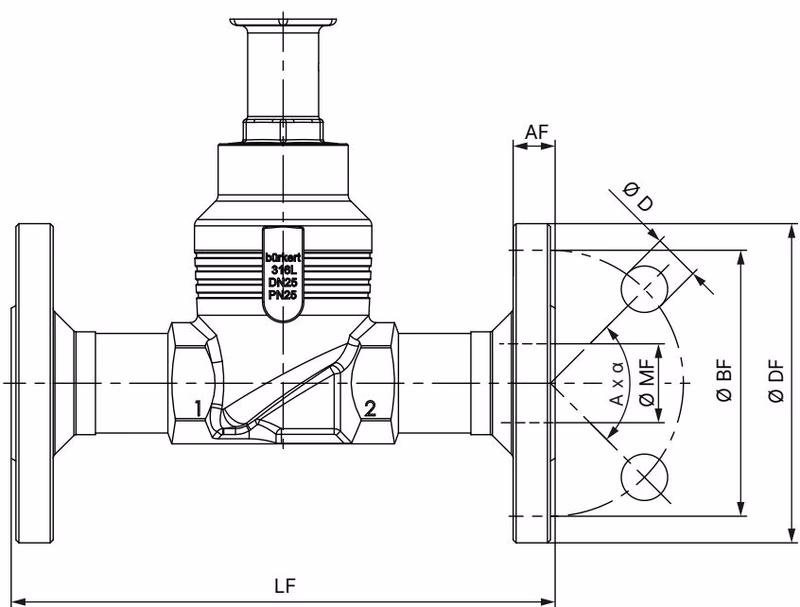

带法兰连接的阀体
| DN | NPS | ∅ DF | LF | ∅ BF | AF | ∅ D | A x α | ∅ MF |
|---|---|---|---|---|---|---|---|---|
| 15 | 1/2 | 95 | 130 | 65 | 16 | 14 | 4 × 90° | 18.1 |
| 20 | 3/4 | 105 | 150 | 75 | 18 | 14 | 4 × 90° | 23.7 |
| 25 | 1 | 115 | 160 | 85 | 18 | 14 | 4 × 90° | 29.7 |
| 32 | 1 1/4 | 140 | 180 | 100 | 18 | 18 | 4 × 90° | 38.4 |
| 40 | 1 1/2 | 150 | 200 | 110 | 18 | 18 | 4 × 90° | 44.3 |
| 50 | 2 | 165 | 230 | 125 | 20 | 18 | 4 × 90° | 56.3 |

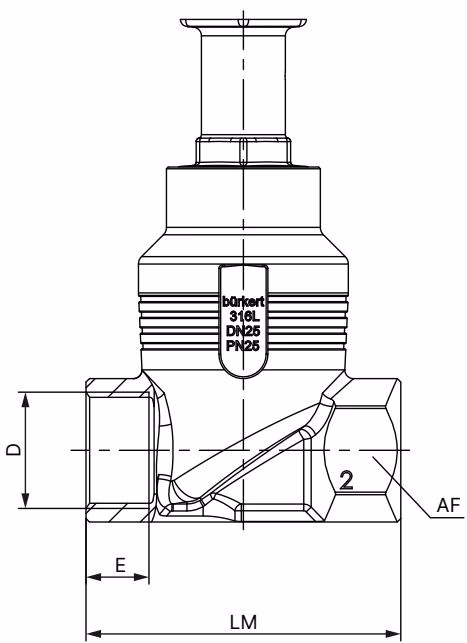

带螺纹接口的阀体
| DN | NPS | G | NPT | RC | LM | AF |
|---|---|---|---|---|---|---|
| 15 | 1/2 | 14 | 13.7 | 13.2 | 65 | 27 |
| 20 | 3/4 | 16 | 14 | 14.5 | 75 | 34 |
| 25 | 1 | 18 | 16.8 | 16.8 | 90 | 41 |
| 32 | 1 1/4 | 20 | 17.3 | 19.1 | 110 | 50 |
| 40 | 1 1/2 | 22 | 17.3 | 19.1 | 120 | 55 |
| 50 | 2 | 24 | 17.6 | 23.4 | 150 | 70 |

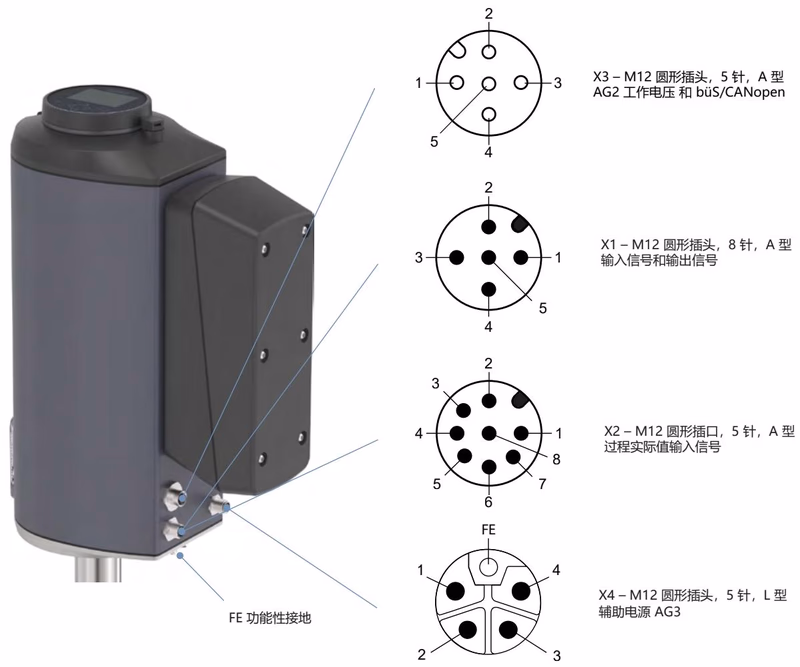

电气连接
- X1: M12 圆形插头，8 针，A 型（输入信号和输出信号）
- X2: M12 圆形插口，5 针，A 型（过程实际值输入信号）
- X3: M12 圆形插头，5 针，A 型（工作电压 AG2 和 büS/CANopen）
- X4: M12 圆形插头，5 针，L 型（辅助电源 AG3）
- X7: M12 圆形插口，4 针，D 型（现场总线接口）
性能说明

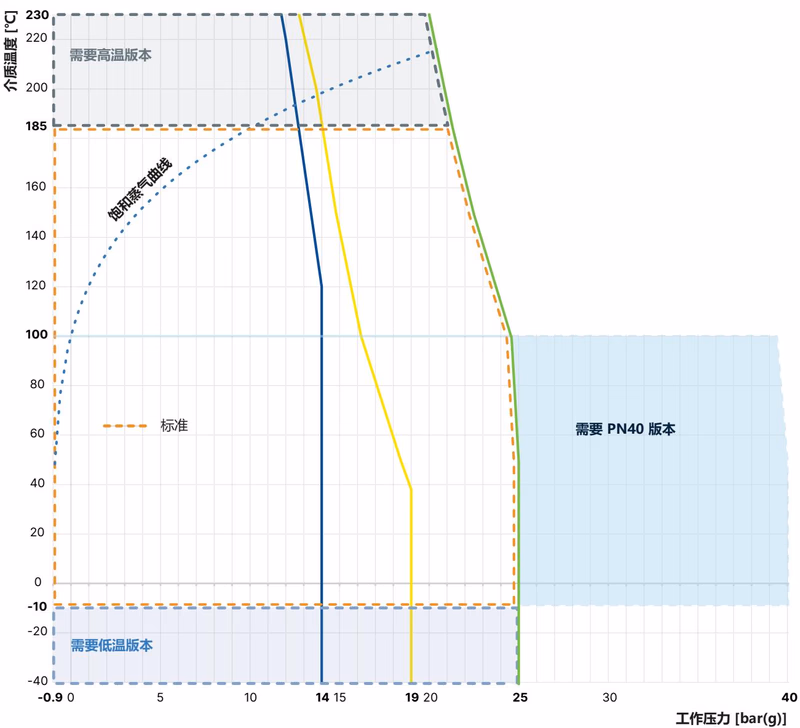

使用极限
除了最大工作压力外，Bürkert 过程阀的应用范围还受到依据相应标准的公称压力的限制。
阀座密封件使用极限
| 需要密封 | 泄漏等级 | 介质温度 | 阀座密封件 |
|---|---|---|---|
| 不需要（建议附加一个开/关阀） | III/IV (金属密封) | -40 °C 至 +230 °C | 不锈钢 |
| 需要（通常无需额外的开/关阀） | VI (软密封) | -40 °C 至 +130 °C | PTFE |
| 需要 | VI (软密封) | -10 °C 至 +230 °C | PEEK |
产品结构
电动线性执行机构由一个无刷直流电动机、一个传动机构和一个将力传递给调节锥的阀杆系统组成。集成式电子装置是通过标准信号（模拟）或现场总线（数字）被控制的。在断电的情况下，可选的 SAFEPOS 储能装置为执行机构提供必要的能量，以使阀门移动到所需要的位置。
维护与服务
因高压导致的受伤风险
在系统或设备上工作之前，请关闭压力并排气或排空管路。
挤压风险
仅在隔离状态下执行安装和维护工作。对于带有 SAFEPOS 储能装置的设备：完全排空储能装置，等待 LED 发光环熄灭。
更换调节锥
- 设置为手动操作模式（MANUAL）并将阀门移动到打开位置。
- 关闭电源电压。
- 从阀体上拆下执行机构。
- 用合适的插销冲头敲出插销并拆下调节锥。
- 将新的调节锥连接在阀杆上，对齐孔位，小心敲入新的插销。
- 将执行机构安装到阀体上并运行 X.TUNE 功能。
更换 SAFEPOS 储能装置
- 关闭电源电压并等待 LED 熄灭。
- 拆下盲盖/显示模块和执行机构盖以打开执行机构外壳。
- 松开锁定螺钉 (T10) 并完全拔出旧的 SAFEPOS 储能装置。
- 将新的 SAFEPOS 储能装置插入导槽并推到底。
- 拧紧锁定螺钉 (1.1 Nm) 并关闭执行机构外壳。
