2032型
宝德（BURKERT）2933 型手动隔膜阀由一个手动执行机构、一个膜片和一个两通阀体组成。带塑料或不锈钢手轮的手动执行机构允许在卫生或腐蚀性环境中使用。利于流动的无死区阀体能够实现高流量值，用途广泛。
阀体和隔膜有各种常见的材料和规格可供选择。执行机构具有紧凑的可高压灭菌设计，与所有其他 Bürkert 隔膜阀兼容。我们还推出了防爆的 ATEX/IECEx 设备型号。手动执行机构配备了一个直观的集成式位置指示器、一个可重复的行程指示器和一个可调节的关闭限位装置。
常规技术参数
| 产品特征 | 说明 |
|---|---|
| 锻造阀体 (VS) | 锻造不锈钢 1.4435 符合 BN2 DIN EN 10222-5、F316L 符合 ASTM A182/A182M 和 316L 符合 ASME BPE |
| 管压式阀体 (VP) | 不锈钢管 1.4435-BN2 / UNS S31603 (316L) 符合 DIN 11866、ASTM A269 / A270、DIN EN 10217-7 / 10216-5 |
| 铸造阀体 (VG) | 不锈钢铸件 1.4435 / 316L |
| 塑料阀体 (PW, PV, PP, PD) | PVC-C, PVC-U, PP, PVDF |
| 膜片 | EPDM (AD)、PTFE/EPDM (EA)、高级 PTFE/EPDM (EU)、GYLON® 和 EPDM 复合材料 (ER) |
| 执行机构 | 不锈钢/PPS, PPS/PPS, 不锈钢/不锈钢 |
| 膜片尺寸 | 8 至 100 |
| 工作介质 | 中性气体和液体，高纯度，无菌，腐蚀性或研磨性介质 |
| 公称直径 | DN 06 至 DN 100 (1/8" 至 4") |
环境温度
执行机构（膜片底座/手轮）由不锈钢/PPS、PPS/PPS 或不锈钢/不锈钢制成，环境温度为 -10...+130 °C（短时间内高达 +150 °C），可高压灭菌。
认证和符合性
- 防爆： ATEX / IECEx（作为 2 类设备适用于 1/21 区和 2/22 区）。EPS 18 ATEX 2 008 X II 2G Ex h IIC T4...T2 Gb / II 2D Ex h IIIC T135 °C...T300 °C Db。
- 3-A Sanitary Standards Inc.： 产品根据证书符合 3-A Sanitary Standards Inc (3-A SSI) 标准。
- FDA： 由 EPDM、PTFE/EPDM、高级 PTFE/EPDM 和 GYLON® 和 EPDM 复合材料制成的膜片符合 FDA 发布的《联邦法规汇编》。
- USP： 膜片根据 USP Class VI 进行测试。
- EC 法规 1935/2004： 适用于食品和饮料。
- TA-Luft： 保持空气洁净的技术说明。

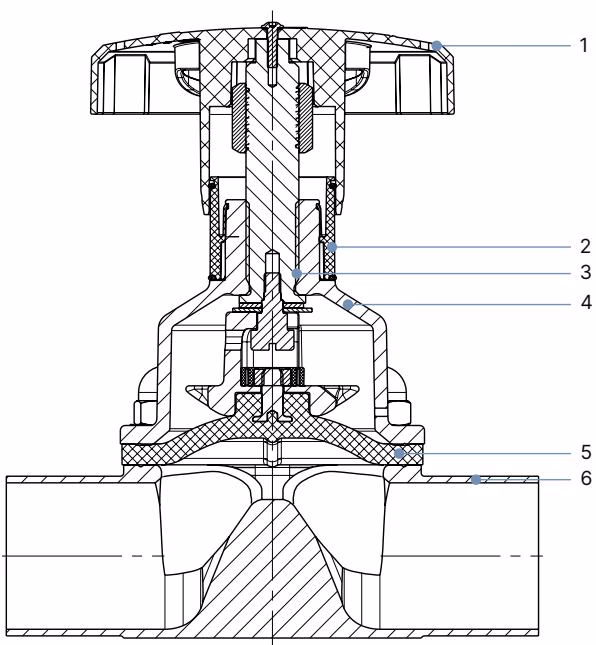

材料说明
| 编号 | 元件 | 材料 |
|---|---|---|
| 1 | 手轮 | 聚苯硫醚 (PPS), 不锈钢 1.4308 |
| 2 | 可视化位置指示器 | 聚酰胺 (PA), 不锈钢 1.4305 |
| 3 | 阀杆 | 不锈钢 1.4305 |
| 4 | 膜片底座 | 不锈钢 1.4308, 聚苯硫醚 (PPS) |
| 5 | 膜片 | EPDM (AD)、PTFE/EPDM (EA)、高级 PTFE/EPDM (EU)、GYLON® 和 EPDM 复合材料 (ER) |
尺寸
手动执行机构（膜片尺寸 8...25）
| 打开位置 | 关闭位置 |
|---|---|
 |  |
| 膜片尺寸 | H1 | H2 | ∅ B |
|---|---|---|---|
| 8 | 54 | 49 | 35 |
| 15 | 84 | 78 | 45 |
| 20 | 95 | 86 | 45 |
| 25 | 101 | 90 | 45 |
带焊接接口的锻造阀体 (VS)
| 膜片尺寸 | 管道接口 DN | ∅D1 | s | L | h | H |
|---|---|---|---|---|---|---|
| DIN EN ISO 1127 / ISO 4200 / DIN 11866 系列 B | ||||||
| 8 | 8 | 13.5 | 1.6 | 90 | 9.3 | 18.8 |
| 15 | 15 | 21.3 | 1.6 | 110 | 12.05 | 23.75 |
| 20 | 20 | 26.9 | 1.6 | 119 | 16.0 | 30.3 |
| 25 | 25 | 33.7 | 2.0 | 129 | 19.0 | 37.0 |
| 40 | 40 | 48.3 | 2.0 | 161 | 27.6 | 52.4 |
| 50 | 50 | 60.3 | 2.0 | 192 | 35.5 | 68.3 |
| 80 | 80 | 88.9 | 2.3 | 250 | 51.0 | 98.1 |
| 100 | 100 | 114.3 | 2.3 | 295 | 63.5 | 127.0 |
带有焊接接口的管压式阀体 (VP)
| 膜片尺寸 | 管道接口 DN | ∅D1 | s | L | h | H |
|---|---|---|---|---|---|---|
| DIN EN ISO 1127 / ISO 4200 / DIN 11866 系列 B | ||||||
| 8 | 8 | 13.5 | 1.6 | 90 | 9.85 | 16.6 |
| 15 | 15 | 21.3 | 1.6 | 110 | 14.35 | 25.0 |
| 20 | 20 | 26.9 | 1.6 | 119 | 17.15 | 30.45 |
| 25 | 25 | 33.7 | 2.0 | 129 | 20.55 | 37.4 |
| 40 | 40 | 48.3 | 2.0 | 161 | 29.35 | 53.5 |
| 50 | 50 | 60.3 | 2.0 | 192 | 35.35 | 65.5 |
性能说明
最大允许介质压力
| 膜片尺寸 | 最大允许介质压力 [bar] (EPDM/FKM) | 最大允许介质压力 [bar] (PTFE/高级 PTFE/GYLON®) |
|---|---|---|
| 8 至 40 | 10 | 10 |
| 50 | 7 / 10 | 7 / 10 |
| 65 至 80 | 10 | 10 |
| 100 | 6 | 6 |

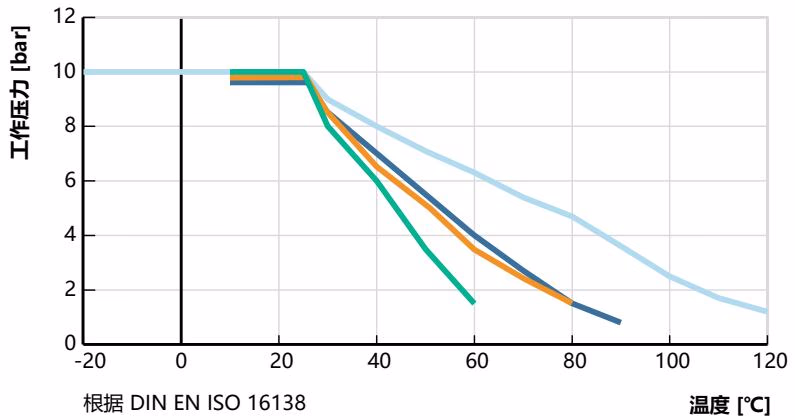

塑料阀体的压力温度图
WARNING
这些信息对于材料选择非常重要。请遵守允许的工作压力，具体取决于介质温度。
安装
DANGER
高压和介质溢出有受伤危险。在设备或系统上工作前，请关闭压力。排气或排空管路。
正确安装位置的信息
安装位置：任意，最好执行机构朝上。
安装人员和操作人员有责任确保自排空。倾斜角度应与管道的倾斜角度一致。对于管道，我们建议采用符合有效 ASME BPE 的倾斜角度。
螺钉的拧紧扭矩
| 膜片尺寸 | 拧紧扭矩 [Nm] (VS, VG, PP, PVC-C, PVC-U, PVDF - EPDM/FKM) | 拧紧扭矩 [Nm] (VS, VG, PP, PVC-C, PVC-U, PVDF - PTFE) |
|---|---|---|
| 8 | 2 | 2.5 |
| 15 | 3.5 | 4 |
| 20 | 4 | 4.5 |
| 25 | 5 | 6 |
| 32 | 6 | 8 |
| 40 | 8 | 10 |
| 50 | 12 | 15 |
| 65 | 20 | 30 |
| 80 | 30 | 40 |
| 100 | 40 | 40 |
