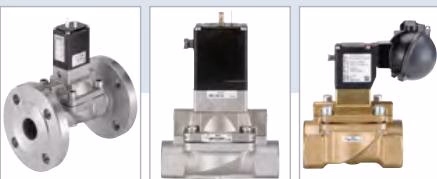

宝德 BURKERT 20072611（5282 型）是一款伺服辅助式二位二通膜片电磁阀，设计用于控制、关闭和计量粘度最高为 21 mm²/s 的中性介质。阀门需要 0.5 bar 的最小压差才能打开整个横截面。20072611 型号配备黄铜阀体和 G2 内螺纹，采用适用于最高 90 °C 介质温度的 FKM 密封件，工作电压为 24 V。该产品包含 ATEX/IECEx 防爆保护（Ex mb tb IIIC T130°C Db, Ex eb mb IIC T4 Gb），在正确连接时防护等级可达 IP65。

该阀门采用隔离膜片，适用于腐蚀性介质和污染性介质，并且可以通过侧面的节流螺钉分别设置关闭和打开时间。只要将二位三通先导阀在衔铁上旋转 180°，就可以将作用方式从 NC（常闭）改为 NO（常开）。

回路功能

20072611 型号采用作用方式 A（常闭）。

符号	说明
	作用方式 A (WW A) 二位二通电磁阀 伺服辅助 不通电时常闭位置

认证和符合性

• 防爆： ATEX (EPS 16 ATEX 1 111 X, II 2G Ex eb mb IIC T4 Gb, II 2D Ex mb tb IIIC T130 °C Db) 和 IECEx (IECEx EPS 16.0049X, Ex eb mb IIC T4 Gb, Ex mb tb IIIC T130 °C Db)。
• 北美： UL 列名认证 (UL 429, UL 429A)、UL 认可、CSA 139 以及 FM 危险场所防爆认证。
• 饮用水： 材料符合与饮用水接触材料的评估原则 (UBA)。PF39 适用于最高 +85 °C，PF36 适用于最高 +60 °C。
• DNV GL 分类： 经认证可安装在所有 DNV GL 分类船舶上。

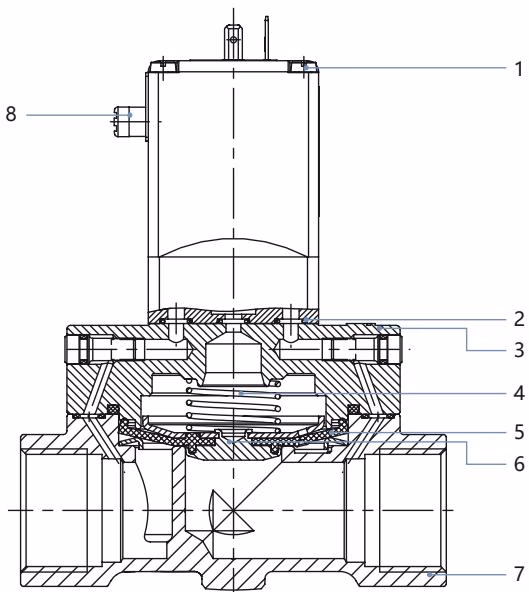

材料说明

编号	元件	材料
1	线圈	环氧树脂
2	O型圈	NBR、EPDM、FKM
3	盖子	黄铜 (DN 13 不锈钢 1.4408/316, DN 20...DN 50 不锈钢 1.4581/316CB)
4	弹簧	不锈钢 1.4310/302
5	膜片	NBR、EPDM、FKM
6	膜片支架	黄铜、不锈钢 1.4401/316
7	阀体	黄铜 (DN 13 不锈钢 CF3M, DN 20...DN 50 不锈钢 1.4581/316CB)
8	手动开关	PA

尺寸

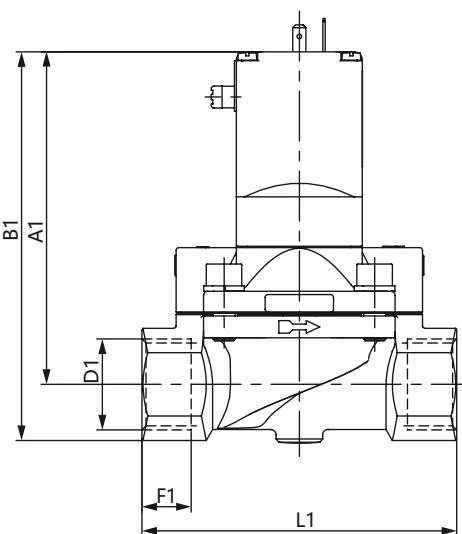

螺纹版本

注意：尺寸 mm。对于 G 螺纹，D1 和 F1 尺寸适用。

DN	A1	B1	G (D1)	G (F1)	E1	L1	SW
13	109.0	123.0	G 1/2	14	40	65	27
20	115.0	131.0	G 3/4	16	60	100	32
25	121.5	142.0	G 1	18	70	115	41
32	122.0	147.0	G 1 1/4	20	85	126	50
40	126.0	156.0	G 1 1/2	22	85	126	60
50	142.5	177.5	G 2	24	115	164	70
65	142.5	185.0	G 2 1/2	27	115	180	85

安装与操作

安装建议

为了使电磁阀安全地运行，必须在阀门入口的前方安装一个集污器 (≤ 500 µm)。

断裂危险

线圈不得用作杠杆臂。使用合适的工具（开口扳手）将设备固定在外壳上，然后将其拧入管道内。

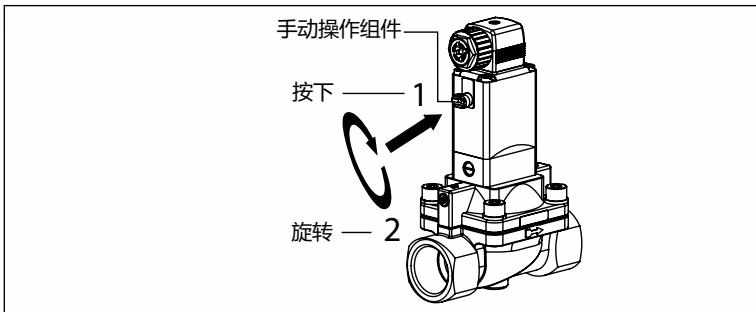

手动操作组件

当手动操作组件被锁定时，阀门不能再以电动方式被控制。

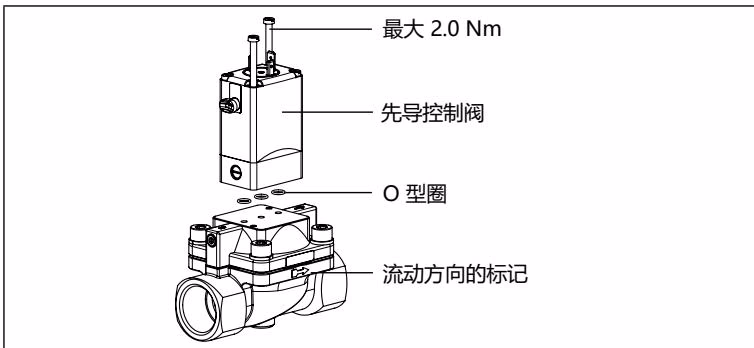

改变阀门功能

交货状态与订购代码相符。通过将先导阀旋转 180°，即可改变阀门的作用方式。只有不超过 10 bar 的版本才可以改变作用方式。

泄漏危险

如果在安装先导控制阀时忘记安装 O 型圈或未正确安装 O 型圈，这会导致设备损坏和介质泄漏。将 O 型圈正确地放入凹槽中，然后再拧紧。

• NC 功能： 先导控制阀安装完毕后，手动操作组件应指向与流动方向箭头相反的方向。
• NO 功能： 先导控制阀安装完毕后，手动操作组件应指向与流动方向标记相同的方向。

设置切换时间

如果需要的话，可以在侧面的节流螺钉处改变阀门的关闭和打开时间。

压力冲击

液体介质在关闭时间较短的情况下会发生关闭冲击。关闭时间越短，液体介质的关闭冲击就越大。这些都会导致隔膜使用寿命缩短，并会损坏系统中的其他设备和部件。如果节流螺钉拧得过松，则会发生介质泄漏。
