宝德 BURKERT 20076076（3361 型）是一款创新的电动二通直座控制阀，专为高要求的控制任务和使用条件而设计。该特定型号配备 DN 10 焊接接口（符合 DIN EN ISO 1127 / ISO 4200 / DIN 11866 系列 B 标准）、不锈钢阀体以及 AG2（1300 N）电动执行机构。其工作电压为 24 V DC，可承受高达 25 bar 的压力，介质温度范围为 -10 °C 至 150 °C。该阀门具有高精度动态闭环控制功能，定位速度高达 6 mm/s，可几乎无延时地反馈过程信号。

3361 型采用抗恶劣天气、冲击和振动特性的设计，防护等级达到 IP65/IP67 和 NEMA 4X。其封闭式设计和坚固的表面确保了快速无残留的易清洁性，满足卫生要求。它集成了定位器功能、线性 10:1 调节锥版本，并配备电能存储装置，以便在断电时恢复到常闭安全位置。

常规技术参数

产品特征
设计类型	截止型控制阀
公称直径	DN 10 (NPS 3/8)
断电状态下的安全位置	带有 SAFEPOS energy-pack 储能装置：打开、关闭或可自由编程的位置。不带储能装置：在最后一个位置受阻
流向	与关闭方向相反 (阀座下)
控制器版本	定位器
重量	AG2: 最大 5.5 kg (包括阀体在内的总重量取决于管道连接)

性能数据
工作压力	0...25 bar(g)
公称压力	PN 25 (DIN EN 1333), Class 150 (DIN EN 1759)
Kv 值 (水)	0.1 m³/h
流量曲线	线性 10:1
关闭时间	3.400 ms (典型值)
移动速度	6 mm/s (对于 AG2 驱动力 1,300 N)
位置控制的死区	± 0.1 %

电气参数
工作电压	24 V DC ± 10 % (最大残余波纹度 10 %)
工作电流	AG2: 最大 3 A (在最大负载下且包括可选的 SAFEPOS energy-pack 储能装置的 1 A 充电电流)。最低工作温度下另加 2 A
防护等级	III (DIN EN 61140)
负载周期	100 %

通信和控制
标准信号 (模拟量)	设定值: 0/4 至 20 mA、0 至 5/10 V 和数字输入
现场总线 (数字)	Bürkert 系统总线 (büS)

材料说明

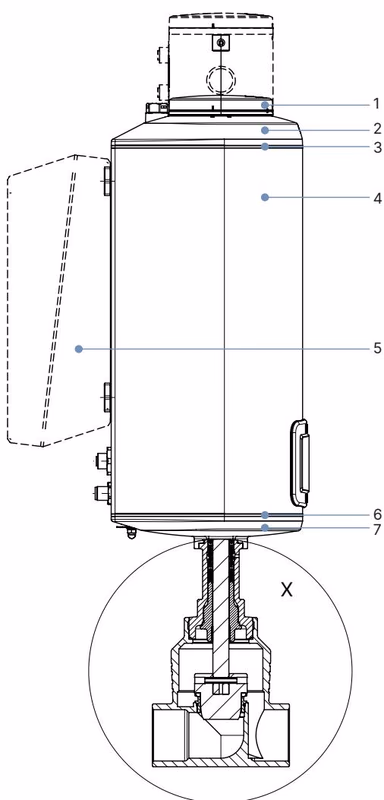

执行机构 AG2

编号	组件	材料
1	显示屏外壳/盲盖/网关外壳	PPS (标准), 不锈钢 1.4301 (对于 ATEX/IECEx)
2	执行机构盖	PPS
3	密封件	EPDM
4	执行机构外壳	铝合金, 有粉末涂层
6	密封件	EPDM
7	执行机构底部	PPS

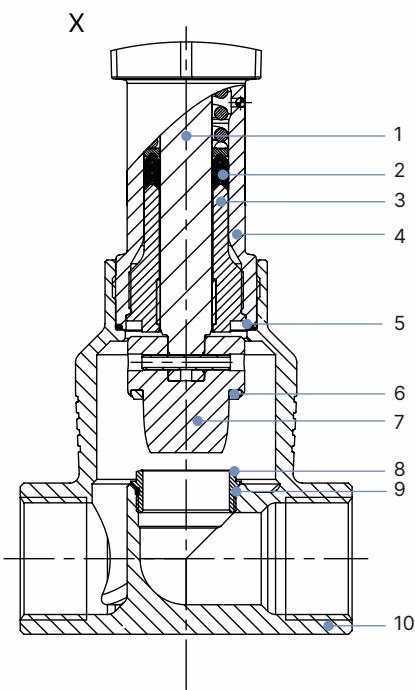

阀体

编号	组件	材料
1	阀杆	不锈钢 1.4401 (316)/1.4404 (316L)
2	阀杆密封件	PTFE V形圈(实心)带弹簧补偿
3	导杆	不锈钢 1.4404 (316L)
4	填料函管	不锈钢 1.4401 (316)
5	阀体密封件	石墨或 PTFE
6	阀座密封件	不锈钢 1.4571(可选硬化)、PTFE 或 PEEK密封垫圈
7	调节锥	不锈钢 1.4571(可选硬化)
8	阀座	不锈钢 1.4571(可选硬化)
9	阀座的 O型圈	EPDM 或 PTFE
10	阀体	不锈钢 CF3M

尺寸

执行机构 AG2

公称直径(管道接口)		高度
DN	NPS	H1 标准版本
10	3/8	417 mm

INFO

不带紧密关闭功能的尺寸：在关闭位置，执行机构额外升高约 2 mm。

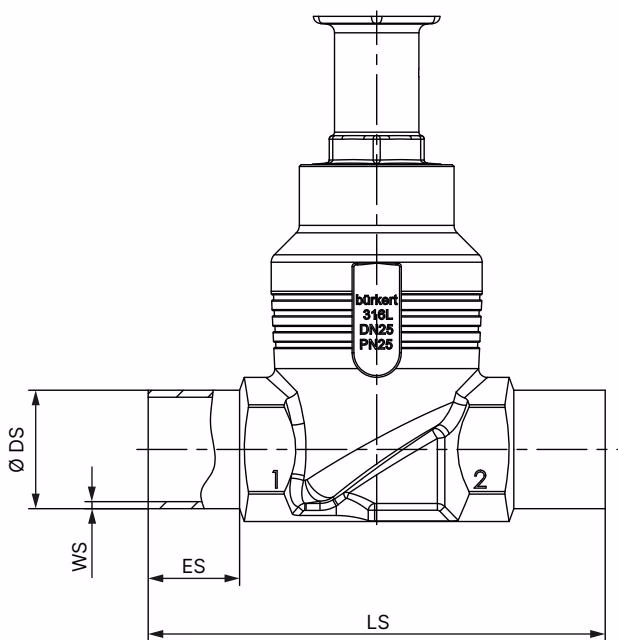

带焊接接口的阀体

公称直径			DIN EN ISO 1127 / ISO 4200 / DIN 11866 系列 B
DN	ES	LS	∅ DS / WS
10	20	90	17.2 / 1.6

使用极限

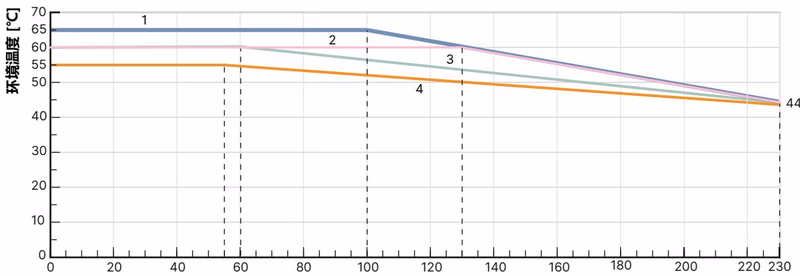

环境温度和介质温度下的使用极限

环境和介质的最高允许温度是相互关联的。设备型号的最高允许温度可以利用温度图的特征曲线来确定。特性曲线在最大工作条件（最大工作压力和电机功率）下确定。

编号	说明
1	无模块的设备
2	带显示屏的设备
3	配备 SAFEPOS energy-pack 储能装置或现场总线网关的设备, 带或不带显示模块

维护与保养

WARNING

因高压和介质泄漏而导致受伤风险。在系统或设备上工作之前，请关闭压力并排放或排空管路。备件只能由经过培训的技术人员使用合适的工具进行更换。

更换调节锥、密封件套件或阀座时，请确保设备处于手动操作模式，并在从阀体上拆下执行机构之前将阀门移动到打开位置。安装执行机构后，运行 X.TUNE 功能以将位置控制调整为所用执行元件的物理行程。

DANGER

运行 X.TUNE 功能后，如果存在介质压力，控制器将被错误调整，从而导致过程失控。切勿在介质压力下运行 X.TUNE。
