宝德（BURKERT）20077187 (8652 型) AirLINE 阀岛专门针对过程自动化要求而研发。该特定配置配备 20 个阀槽（安装 2x 3/2 通 WWC 阀门）、PROFIBUS DPV1 通信接口以及不锈钢 AirLINE Quick 适配器板。LC 显示屏上的新诊断功能既能以纯文本又能以图标形式显示。这简化了所显示消息的分配，从而在调试和维护期间节省时间。此外，还可以向控制器发送诊断消息，因此可以快速总览设备状态。
硬件配置针对控制柜底板安装进行了优化，当然也可以安装到标准导轨上。此外，重要的气动功能确保过程安全性提高，例如排气管道中的止回阀可防止因产生的压力峰值意外松开。
主要特点
- 安全关闭： 可安全关闭阀门（SIA 版本）。
- 高可用性： 通过 PROFINET S2（系统冗余）提高设备可用性。
- 过程安全性： 通过集成的气动功能（如止回阀）实现。
- 优化安装： 针对控制柜底板安装进行了优化（AirLINE Quick）。
- 防爆认证： 提供符合 ATEX/IECEx 2 区、CCC、cURus HazLoc CL I, II, III Div 2 的防爆版本。
常规技术参数
| 产品特征 | 说明 |
|---|---|
| 外壳材质 | PA (聚酰胺) |
| 密封件材质 | NBR 和 PUR |
| 单阀片宽度 | 11 mm |
| 阀槽的数量 | 最大 24（本型号：20） |
| 可控最大阀数 | 最大 48 |
| 压力范围 | 真空至 10 bar（本型号：-1 至 10 bar） |
| 外部供气 | 3 至 10 bar |
| 流量 QNn 值 (空气) | 310 l/min（在 +20 °C、阀门入口处 6 bar 压力及 1 bar 压力差下测量） |
| 工作电压 | 24 V DC (±10% 允差) |
| 每个阀门的标称功率 | 0.7 W (功率下降之后 0.175 W) |
| 工作介质 | 无油和含油的干燥压缩空气、中性气体 (推荐 5 μm 过滤器) |
| 防护等级 | 裸露安装时 IP20；在封闭电控柜内用铝质快装底板安装时 IP65 |
| 环境温度 | -10 °C 至 +55 °C |
铝质快装底板 AirLINE Quick
借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。
您的优势：
- 在控制柜中占用空间更少。
- 由此可使用更紧凑的控制柜。
- 通过直接在控制柜底板上连接软管接头，减少安装工作。
| 属性 | 材质 / 规格 |
|---|---|
| AirLINE Quick 适配器板 | 不锈钢 1.4301 或 阳极氧化铝（本型号：不锈钢） |
| 工作-气管快装接口 | 不锈钢 1.4401 或 镀镍黄铜 |
| 气动进气/排气 | 气管快插接口 D10 mm, 3/8 英寸 |
| 工作-气管快装接口 | 气管快插接口 D6 mm, 1/4 英寸 |
回路功能
8652 型支持多种回路功能。此特定的 20077187 型号在其 20 个位置上配备了 2x 3/2 通 WWC（回路功能 C）阀门。
- 作用方式 C (WWC)： 二位三通电磁阀，伺服辅助，不通电时常闭。
- 作用方式 D (WWD)： 2个二位三通电磁阀，伺服辅助，不通电时常开。
- 作用方式 H (WWH)： 二位五通电磁阀，伺服辅助。
- 作用方式 L (WWL)： 三位五通电磁阀，中封式。
- 作用方式 M (WWM)： 三位五通电磁阀，中压式。
- 作用方式 N (WWN)： 三位五通电磁阀，中泄式。
- 作用方式 Z (WWZ)： 二位五通电磁阀，带 2 个线圈的脉冲版本。
认证和符合性
- 防爆： 作为 3 类设备适用于 2/22 区。ATEX: II 3G Ex ec IIC Gc / II 3D Ex tc IIIC Dc。IECEx: Ex ec IIC Gc / Ex tc IIIC Dc。
- 北美 (美国/加拿大)： 获得 UL 列名认证 (UL 61010-1)。危险场所 UL 认可 (Class I, Zone 2; Class II, Zone 22; Class I, Div 2)。
- 中国强制认证 (CCC)： 具有此防爆认证的产品适合在中国引进并用于危险应用。
外形尺寸 (16、20 和 24 阀槽版本)
外形尺寸 mm。带中间供排气模块的 20 阀槽版本尺寸为 A=134, B=268, D=158.3, m=11, m'=7, n=5。

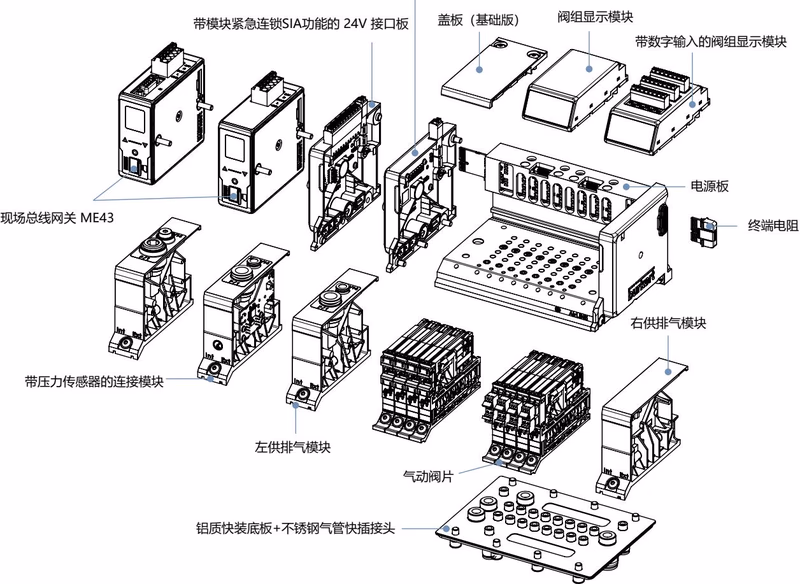

产品安装与结构
为了能够使用热插拔功能，在阀岛安装至控制柜内时应当注意与控制柜前缘的最小间距。
带 DI 接点的显示模块
通过电子模块进行数字输入供电（24V）。每个数字输入的电流强度限制为最大 30mA。可使用市售的 3 线制传感器和电压介于 10–30V 之间的 2 线制传感器以及机械无源干接点开关。本型号配备 40 个数字输入。
配置示例

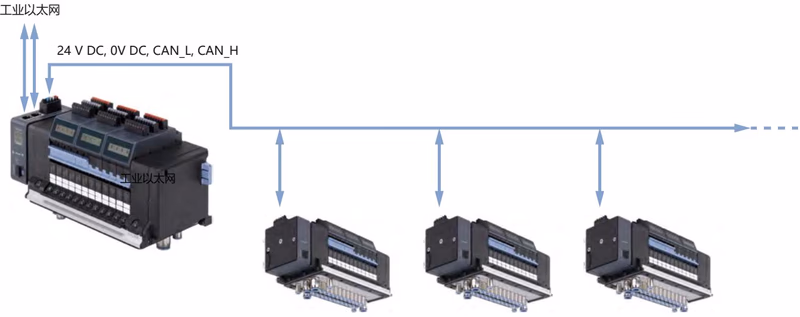

下图显示了一个网络示例，其中以带工业以太网版本的 AirLINE 8652 型作为主阀岛，以配备 büS 版本的各种 AirLINE 8652 型作为从阀岛。
潜在爆炸区域中的安全提示
DANGER
电压导致危险：
- 在设备或系统上进行作业之前，先断电。防止重新接通。
- 在当前爆炸性环境中，对于 24 V 电源、SIA、EVS 和数字输入的连接端子只能在断电状态下插入或拔出。
- 禁止在当前爆炸性环境中使用热插拔功能。
WARNING
静电电荷可能导致爆炸危险：
- 采取适当措施确保潜在爆炸区域不会出现静电电荷。
- 只能用湿布或防静电布轻轻擦拭来清洁设备表面。
对于防爆保护型式“ec”，将设备安装在符合 EN/IEC 60079-0 和 EN/IEC 60079-7 防爆保护型式“ec”适用要求的箱体中，且箱体防护等级至少为 IP54。对于防爆保护型式“tc”（粉尘），箱体防护等级至少为 IP6X。
