宝德（Burkert）3280 型直动式电动阀适用于计量闭环或开环控制回路中的液体和气体。该阀门由线性步进电机驱动。集成的电子设备大大简化了流程集成，不需要额外的控制模块。保持特定的阀门开度时，电机不需要使用能量。此特性可以大幅降低设备的能源需求，从而提高效率。3280 型作为标配 ON/OFF（开/关）或比例阀，作为带集成定位器的版本，以及作为带集成过程控制器的版本提供。
常规技术参数
| 属性 | 参数值 |
|---|---|
| 公称直径 | DN 1 至 DN 10, NPS 1/4, 3/8, 1/2 |
| 流向 | 与关闭方向相反 (阀座下) |
| 设计类型 | 截止式开/关阀，直座控制阀 |
| 重量 | 至 0.7 kg |
| 工作压力 | 0 至 6 bar(g) (标准版本)；可提供高压版本，高达 22 bar(g) |
| 负载周期 | 高达 100% (取决于介质温度和环境温度) |
| 工作电压 | 24 V DC ± 10% (最大残余波纹度 10%) |
| 功耗 | 保持功率 <1 W；最大 8 W (DN 1 至 DN 6) 或最大 12 W (DN 8 和 DN 10，以及高压版本) |
| 工作介质 | 中性气体和液体 |
| 介质温度 | EPDM: -30 °C 至 +70 °C；FKM, NBR: 0 °C 至 +70 °C |
| 环境温度 | -10 °C 至 +60 °C (需参考降额曲线) |
| 防护等级 | IP54 |

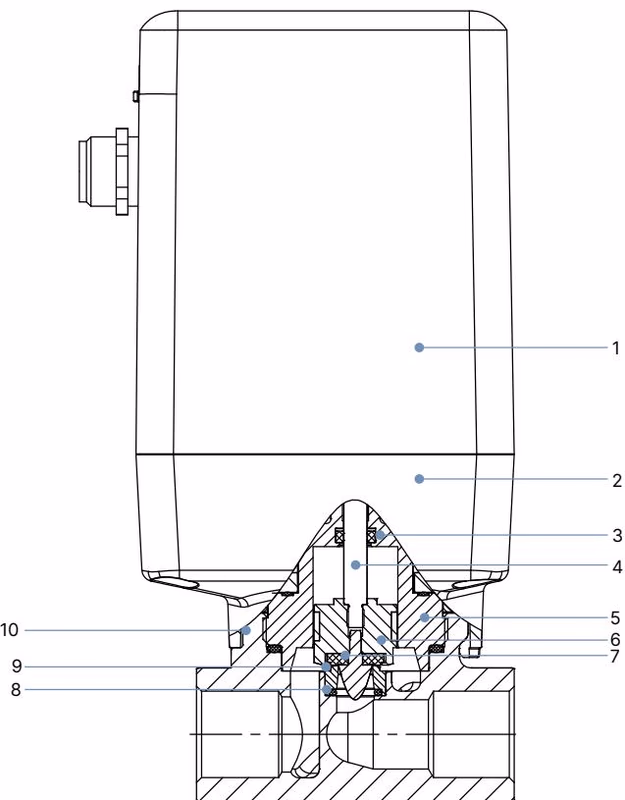

材料说明
注意
3281型直座控制阀随附不同的管道接口。这些接口未全部展示。它们与阀体的材料一致。
执行机构
| 编号 | 元件 | 材料 |
|---|---|---|
| 1 | 外壳盖 | PC (聚碳酸酯) |
| 2 | 机壳底部 | PPS (聚苯硫醚) |
阀体
| 编号 | 元件 | 材料 |
|---|---|---|
| 3 | 阀杆密封件 | FKM/EPDM/NBR |
| 4 | 阀杆 | 不锈钢 1.4305 |
| 5 | 上阀体 | 黄铜或不锈钢 1.4305 |
| 6 | 滑动轴承引导的活塞 | PTFE / 不锈钢 1.4305 |
| 7 | 弹性阀座密封圈 | FKM/EPDM/NBR |
| 8 | O型圈 | FKM/EPDM/NBR |
| 9 | 阀座 | 不锈钢 1.4301/1.4305 |
| 10 | 阀体 | 黄铜或不锈钢 AISI 316L |

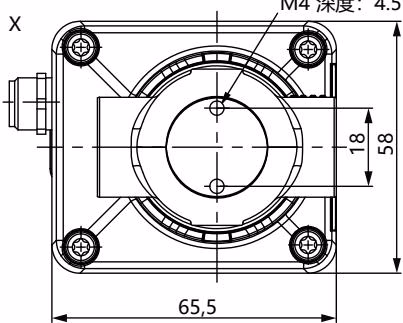

尺寸
螺纹版本
| A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|
| — | — | 12 | G 3/8 | 97.4 | 137.2 | 12 | 27.5 |
| 6 | 10.3 | — | NPT 3/8 | 97.4 | 137.2 | 12 | 27.5 |
| — | — | 12 | G 1/4 | 96.4 | 134.2 | 10 | 27.5 |
| 5.8 | 10 | — | NPT 1/4 | 96.4 | 134.2 | 10 | 27.5 |
| — | — | 14 | G 1/2 | 97.4 | 139.2 | 14 | 29.5 |
| 8.2 | 13.7 | — | NPT 1/2 | 97.4 | 139.2 | 14 | 29.5 |
性能说明

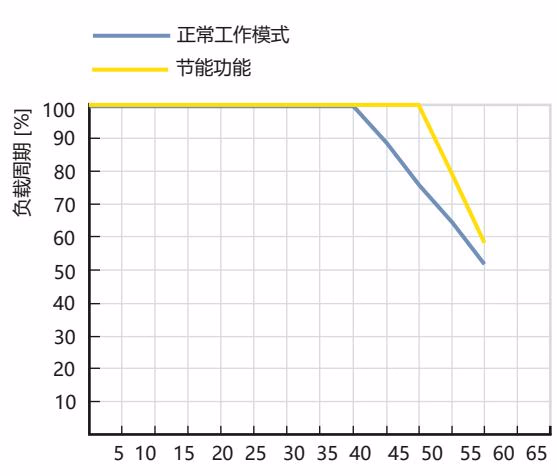

负载周期降额曲线
注意
- 负载周期是电动阀中的重要因素。电机的自热限制了最大负载周期。环境温度较高会额外增加由于过热而造成损坏的风险。
- 负载周期不是指设备的负载周期，而是指电机的负载周期。只有当应移动阀门时，才会接通电机。
- 如果超出针对负载周期建议的极限值运行阀门，则可能导致阀门使用寿命显著下降。
压力范围
标准版本
| 阀门功能 | 阀座公称尺寸 | 管道接口 | Kvs 值 [m³/h] | 压力范围 [bar(g)] |
|---|---|---|---|---|
| 控制阀，在电源故障时无安全位置 | 1 | G 1/4 | 0.030 | 0 至 6 |
| 1.5 | G 1/4 | 0.065 | 0 至 6 | |
| 2 | G 1/4 | 0.130 | 0 至 6 | |
| 3 | G 1/4 | 0.300 | 0 至 6 | |
| 4 | G 3/8 | 0.500 | 0 至 6 | |
| 5 | G 3/8 | 0.750 | 0 至 6 | |
| 6 | G 3/8 | 0.900 | 0 至 6 | |
| 8 | G 1/2 | 1.500 | 0 至 6 | |
| 10 | G 1/2 | 1.900 | 0 至 6 |
高压版本
| 阀门功能 | 阀座公称尺寸 | 管道接口 | Kvs 值 [m³/h] | 液态介质的压力范围 [bar(g)] | 气态介质的压力范围 [bar(g)] |
|---|---|---|---|---|---|
| 控制阀，在电源故障时无安全位置 | 1 | G 1/4 | 0.030 | 0 至 15 | 0 至 22 |
| 1.5 | G 1/4 | 0.065 | 0 至 15 | 0 至 22 | |
| 2 | G 3/8 | 0.130 | 0 至 15 | 0 至 22 | |
| 3 | G 3/8 | 0.300 | 0 至 15 | 0 至 22 | |
| 4 | G 3/8 | 0.500 | 0 至 12 | 0 至 12 | |
| 5 | G 3/8 | 0.750 | 0 至 12 | 0 至 12 | |
| 6 | G 3/8 | 0.900 | 0 至 15 | 0 至 16 | |
| 8 | G 1/2 | 1.500 | 0 至 12 | 0 至 12 | |
| 10 | G 1/2 | 1.900 | 0 至 10 | 0 至 10 |

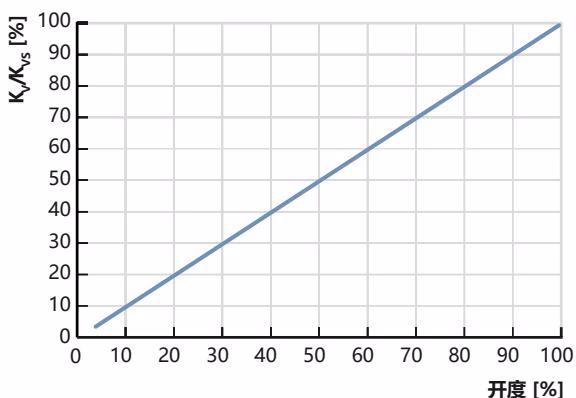

流量特点
注意
阀座公称尺寸的设计对于在应用中确保电动比例阀功能正常非常重要。选择阀座公称尺寸时须注意，一方面须能达到所需的流量范围，另一方面，当阀门完全打开时，总压降中的一大部分压降要能通过阀门进行。 参考值：Δp阀门 > 总压降的25%
产品操作
标准开/关阀门 在开/关(ON/OFF)版本中，将一个外部电压信号数字化，并相应完全关闭或打开阀门。阀门的两个终端位置通过LED状态灯发出信号。另外，通过数字量输出发布达到阀门位置“关闭”。
标准调节阀 标准版本中的比例阀将外部标准信号，也即位置设定值转化为阀门位置。阀门的两个终端位置通过LED状态灯发出信号。另外，通过数字量输出发布达到阀门位置“关闭”。

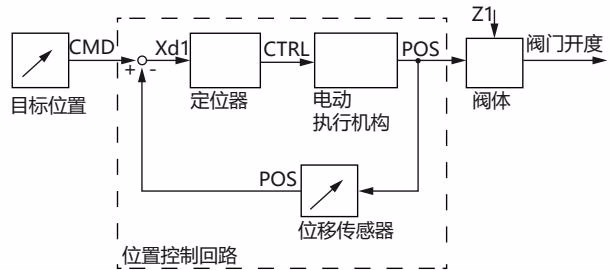

定位器版本 定位器版本中的比例阀将外部标准信号，即位置设定值转化为阀门位置。根据位置设定值调节执行机构的位置。通过位移传感器检测电动阀的当前位置(POS)。定位器将该位置实际值与指定为标准信号的设定值(CMD)进行比较。
过程控制器版本 通过额外操纵的PID控制器，除了进行实际位置控制之外，还可以在级联调节范围内进行过程控制。根据过程设定值和过程实际值，通过调节参数（PID控制器）计算出阀门位置的设定值。
电气接口
引脚分配, 模拟量 (圆形插头 M12, 8 针)
| 针脚 | 分配 |
|---|---|
| 1 | 24 V DC |
| 2 | 电源 GND |
| 3 | 内部使用 |
| 4 | 内部使用 |
| 5 | 内部使用 |
| 6 | 信号输入+ |
| 7 | 信号输出 |
| 8 | 信号 GND |
引脚分配, 数字量/现场总线 (圆形插头 M12, 5 针)
| 针脚 | 分配 |
|---|---|
| 1 | 屏蔽 |
| 2 | 24 V DC |
| 3 | GND |
| 4 | CAN_H |
| 5 | CAN_L |
