宝德（Burkert）2933 型手动隔膜阀由一个手动执行机构、一个膜片和一个两通阀体组成。带塑料或不锈钢手轮的手动执行机构配有不锈钢或塑料膜片底座，允许在卫生或腐蚀性环境中使用。利于流动的无死区阀体能够实现高流量值，用途广泛。
产品型号
293x 型和 297x 型在执行机构结构和功能上有所不同。293x 型配备了最小行程限位装置，而 297x 型配备了最小和最大行程限位装置以及锁定机构。
- 2933 / 2973 型： 两位两通阀体
- 2934 / 2974 型： T型阀体
- 2935 / 2975 型： 罐底阀体
常规技术参数
| 产品特征 | 详细信息 |
|---|---|
| 膜片尺寸 | 8...100 |
| 阀体材料 | 锻造不锈钢 (VS)、管压式阀体 (VP)、铸造阀体 (VG)、塑料 (PVC-C, PVC-U, PP, PVDF) |
| 膜片材料 | EPDM (AD)、PTFE/EPDM (EA)、高级 PTFE/EPDM (EU)、GYLON® 和 EPDM 复合材料 (ER) |
| 执行机构材料 | 不锈钢/PPS, PPS/PPS, 不锈钢/不锈钢 |
| 介质温度 | EPDM: -10...+143 °C; PTFE/EPDM: -10...+130 °C |
| 公称直径 | DN 06...DN 100 (1/8"...4") |
认证和符合性
- 防爆： ATEX / IECEx (1/21 区和 2/22 区)
- 卫生： 3-A 卫生标准、FDA、USP Class VI、EC 法规 1935/2004

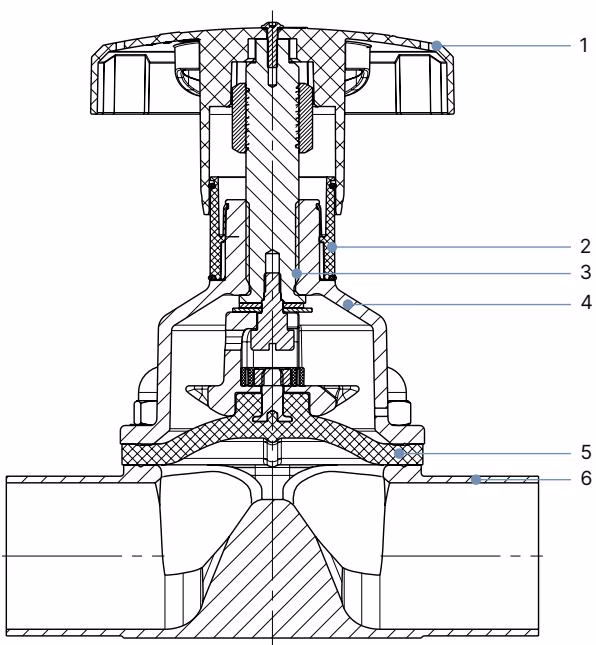

材料说明
| 编号 | 元件 | 材料 |
|---|---|---|
| 1 | 手轮 | 聚苯硫醚 (PPS), 不锈钢 1.4308 |
| 2 | 可视化位置指示器 | 聚酰胺 (PA), 不锈钢 1.4305 |
| 3 | 阀杆 | 不锈钢 1.4305 |
| 4 | 膜片底座 | 不锈钢 1.4308, 聚苯硫醚 (PPS) |
| 5 | 膜片 | EPDM、PTFE/EPDM、高级 PTFE/EPDM、GYLON® 和 EPDM 复合材料 |
性能说明
WARNING
以下拧紧扭矩值基于静态介质压力。扭矩过大可能会导致膜片的使用寿命缩短。
最大允许介质压力
| 膜片尺寸 | EPDM/FKM (bar) | PTFE/高级 PTFE/GYLON® (bar) |
|---|---|---|
| 8...40 | 10 | 10 |
| 50 | 7 / 10 | 7 / 10 |
| 65...80 | 10 | 10 |
| 100 | 6 | 6 |
