宝德 (BURKERT) 20081380 8652 型 AirLINE 阀岛专门针对过程自动化要求而研发。该特定型号采用 20 阀槽配置 (20 PCE)，配备支持 PROFINET IO、EtherNet/IP、Modbus TCP、EtherCAT 和 CC-Link IE Field Basic 的工业以太网接口。它配备了铝质 AirLINE Quick 适配器板、D3/8 黄铜进气接口和 D 1/4 黄铜工作接口。硬件配置针对控制柜底板安装进行了优化，重要的气动功能确保过程安全性提高，例如排气管道中的止回阀可防止因产生的压力峰值意外松开。

常规技术参数

产品特征	说明
外壳材质	PA (聚酰胺)
密封件材质	NBR 和 PUR
单阀片宽度	11 mm
阀槽的数量	最大 24 (20081380 型号为 20 阀槽)
压力范围	真空至 10 bar (标称：-1 至 10 bar)
外部供气	3 至 10 bar
流量 QNn 值 (空气)	310 l/min (在 +20 °C、阀门入口处 6 bar 压力及 1 bar 压力差下测量)
工作电压	24 V DC (±10% 允差)
每个阀门的标称功率	0.7 W (功率下降之后 0.175 W)
工作介质	无油和含油的干燥压缩空气、中性气体 (推荐 5 μm 过滤器)
环境温度	-10 °C 至 +55 °C
防护等级	IP20 (在封闭电控柜内用铝质快装底板安装时 IP65)

铝质快装底板 AirLINE Quick

借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。

您的优势：

• 在控制柜中占用空间更少
• 由此可使用更紧凑的控制柜
• 通过直接在控制柜底板上连接软管接头，减少安装工作

回路功能

8652 型支持多种标准回路功能，包括：

• 作用方式 C (WWC)： 二位三通电磁阀，伺服辅助，不通电时常闭位置。
• 作用方式 D (WWD)： 2 个二位三通电磁阀，伺服辅助，不通电时常开位置。
• 作用方式 H (WWH)： 二位五通电磁阀，伺服辅助。
• 作用方式 L (WWL)： 三位五通电磁阀，中封式。
• 作用方式 M (WWM)： 三位五通电磁阀，中压式。
• 作用方式 N (WWN)： 三位五通电磁阀，中泄式。
• 作用方式 Z (WWZ)： 二位五通电磁阀，带 2 个线圈的脉冲版本。

认证和符合性

• 防爆： 可选 ATEX/IECEx 2 区 (II 3G Ex ec IIC Gc / II 3D Ex tc IIIC Dc)。
• 北美： 可选 UL 列名认证 (UL 61010-1) 和危险场所 UL 认可 (Class I, Zone 2; Class II, Zone 22; Class I, Div 2)。
• 其他： 中国强制认证 (CCC)，适用于危险应用。

外形尺寸 (16 阀槽、20 阀槽和 24 阀槽版本)

版本	A	B	C	D	m	m'	n
16 阀槽 + 底板款,带中间供排气模块	112	224	10 x M5	114.3	7	7	4
20 阀槽 + 底板款,带中间供排气模块	134	268	10 x M5	158.3	11	7	5
24 阀槽 + 底板款,带中间供排气模块	156	312	10 x M5	158.3	11	11	6

连接方式

工业以太网接口

对于工业以太网版本 (PROFINET IO、EtherNet/IP、Modbus TCP、EtherCAT、CC-Link IE Field Basic)，接口 X1 和 X2 RJ45 的引脚分配如下：

引脚	分配
1	TX+
2	TX-
3	RX+
4	未分配
5	未分配
6	RX-
7	未分配
8	未分配

产品安装

为了能够使用热插拔功能，在阀岛安装至控制柜内时应当注意与控制柜前缘的最小间距。

配置示例

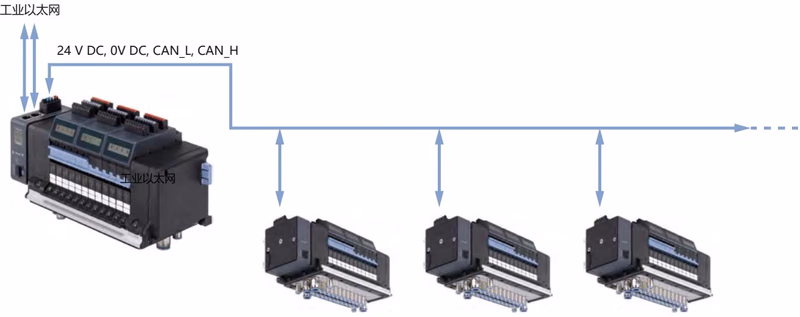

下图显示了一个网络示例，其中以带工业以太网版本的 AirLINE 8652 型作为主阀岛，以配备 büS 版本的各种 AirLINE 8652 型作为从阀岛。

潜在爆炸区域中的安全提示

在爆炸危险区域中使用代码为 PU17 或 PX68 的 Bürkert 设备时，请注意以下事项：

• 电压导致危险： 在设备或系统上进行作业之前，先断电。防止重新接通。
• 热插拔功能： 禁止在当前爆炸性环境中使用热插拔功能。如果可以借助合适的测试设备来证明并确保在一定时间内不存在爆炸性环境，则在此期间允许借助热插拔移除/插入阀门。
• 静电电荷： 采取适当措施确保潜在爆炸区域不会出现静电电荷。只能用湿布或防静电布轻轻擦拭来清洁设备表面。
