宝德（BURKERT）2973 型手动隔膜阀由一个手动执行机构、一个膜片和一个两通阀体组成。带塑料手轮的手动执行机构允许在卫生或腐蚀性环境中使用。利于流动的无死区阀体能够实现高流量，用途广泛。执行机构具有紧凑的可高压灭菌设计，与所有其他 Bürkert 隔膜阀兼容。
主要特点
- 阀体和膜片有不同的材料和规格可供购买。
- 产品接触的表面 Ra ≤ 0.38 µm ~ 1.6 µm（可选择电抛光）。
- 提供所有常见的连接尺寸和版本。
- 集成锁定装置。
- 行程和关闭限制器（上限和下限）。
认证与符合性
- FDA：由 EPDM、PTFE/EPDM、高级 PTFE/EPDM 和 GYLON/EPDM 制成的隔膜符合 FDA 联邦法规。
- USP：根据美国药典 USP Class VI 进行测试。
- EC 1935/2004：适用于食品和饮料行业。
- 防爆认证 (ATEX/IECEx)：可选防爆版本，作为 2 类设备适用于 1/21 区和 2/22 区。

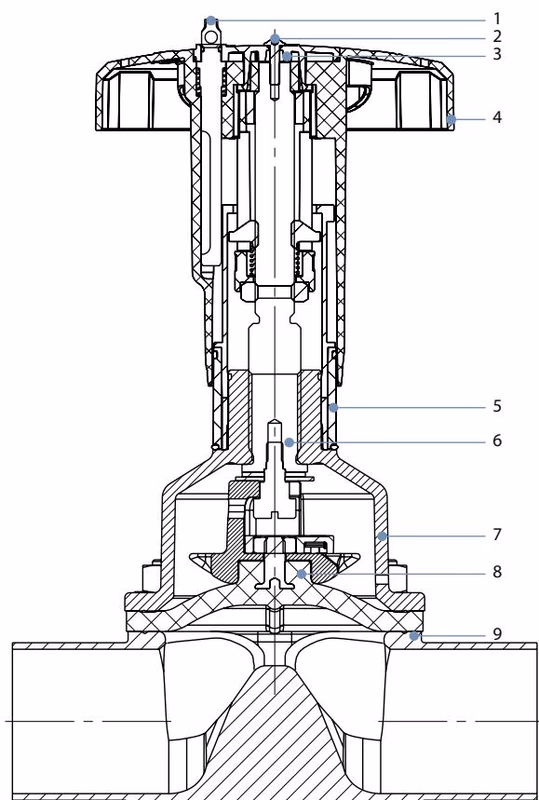

材料说明
| 编号 | 元件 | 材料 |
|---|---|---|
| 1 | 锁定销 | 不锈钢 1.4305 |
| 2 | 螺栓 | 不锈钢 A2 |
| 3 | 手轮盖 | 聚酰胺 (PA) |
| 4 | 手轮 | 聚苯硫醚 (PPS) |
| 5 | 可视化位置指示器 | 聚酰胺 (PA) |
| 6 | 阀杆 | 不锈钢 1.4305 |
| 7 | 隔膜底座 | 不锈钢 1.4308 |
| 8 | 隔膜 | EPDM (AD)、PTFE/EPDM (EA)、高级 PTFE/EPDM (EU)、GYLON/EPDM 层压 (ER) |
性能参数
最大允许介质压力
| 隔膜尺寸 | EPDM/FKM (bar) | PTFE/高级 PTFE/GYLON (bar) |
|---|---|---|
| 8 至 40 | 10 | 10 |
| 50 | 7 / 10 | 7 / 10 |
| 65 至 80 | 10 | 10 |
| 100 | 6 | 6 |
自排空安装
为确保自排空，安装位置必须正确对齐。自排空角度 (α) 取决于阀体尺寸和管道接口的内径 (DN)。阀体管道接口上的标记可作为定位辅助，该标记必须朝上。
操作与调整
设置行程限制
2973 型（隔膜尺寸 15…50）可设置最小和最大行程限制。为此使用调节套筒。
- 顺时针转动手轮，将阀门移至关闭位置。
- 松开手轮上的螺钉并取下手轮。
- 顺时针拧紧调节套筒直至停止，以设置最小行程。
- 向上拉调节套筒并逆时针拧紧，以设置最大行程。
锁定手轮
可选配锁定装置以防止意外或未经授权的操作。锁定销带有一个孔（Ø 3.8），可用挂锁固定。向下推锁定销并旋转 180° 即可锁定。
