宝德（BURKERT）8647 型 AirLINE SP 气动阀岛是一种由接口和阀组件组成的模块化电动气动自动化系统。其设计用于完全集成至西门子分布式 I/O 系统 SIMATIC ET 200SP 和 SIMATIC ET 200SP HA。阀块将气动先导阀直接整合到 SIMATIC I/O 系统中，允许在气动输出端连接气动缸和过程阀。

INFO

SIMATIC ET 200SP / SIMATIC ET 200SP HA 的阀块和电子模块具备丰富的配置选项和诊断能力，包括基本电子模块上的液晶显示屏。

常规技术参数

产品特征	规格
排列尺寸	11 mm
阀槽的数量	最多 64 个（单阀），最多 32 个（脉冲阀和双阀）
阀片功能最大数量	阀块上最多 64 个
压力范围	真空至 10 bar（经 UL 认证的真空至 8 bar）
流量（$Q_{Nn}$ 值空气）	200 至 300 l/min（在 +20 °C、阀门入口处 6 bar 压力及 1 bar 压力差下测量）
工作电压	24 V DC（±10% 允差）
每个阀门的标称功率	0.8 W（单阀），2x 0.8 W（带功率降低功能的双阀/脉冲阀）
防尘防水	IP20，在封闭的控制柜内为 IP65
工作介质	含油和无油的干燥压缩空气（ISO 8573-1:2010，等级 7.4.4）

系统组件

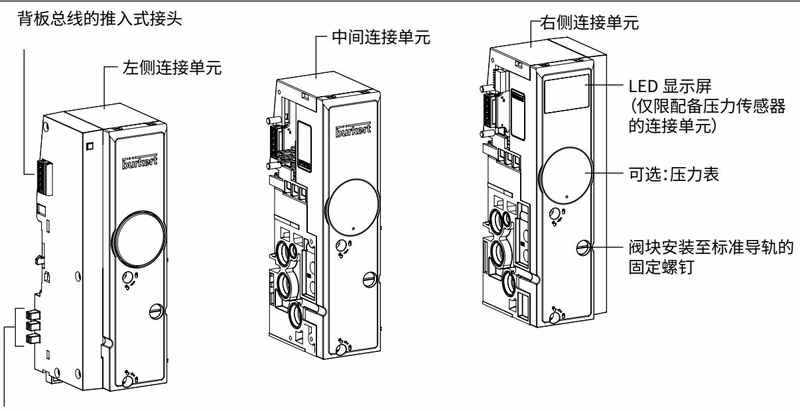

连接单元

阀块的气源供应和排气通过连接单元实现，连接单元同时将阀块固定在标准导轨上。连接单元可选配压力表或电子压力传感器。配备电子压力传感器的版本通过 ET 200SP 以模拟值的形式提供测得的供应压力，并具有五个用于显示设备和压力状态的 LED 指示灯。

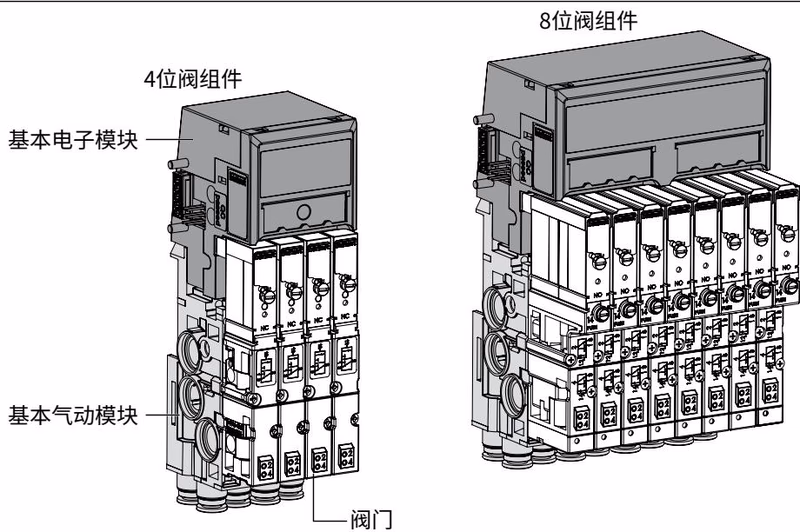

阀组件

阀组件将电气控制信号转换为气动输出信号。它们由基本电子模块（PQ 模块）、基本气动模块和先导阀组成。

• 基本电子模块：包含用于阀门的电气推入式接头、阀门驱动电子元件、视觉状态 LED 指示灯和图形液晶显示屏。提供 4 或 8 个阀门插槽。
• 基本气动模块：为阀门提供支撑，确保气源供应/排气，并提供工作接口。

先导阀

系统集成了用于气动驱动的特定宝德先导阀：

• 6524 型和 6525 型：二位三通、2x二位三通和二位五通阀，由翻转电磁先导阀和气动座阀组成。
• 0460 型：二位五通脉冲阀和三位五通阀，由带有双线圈的先导电磁阀和气动滑阀构成。

电路功能

符号	说明
C (CF C)	二位三通电磁阀，伺服辅助，不通电时常闭位置
D (CF D)	二位三通电磁阀，伺服辅助，不通电时常开位置
H (CF H)	二位五通电磁阀，伺服辅助
L (CF L)	三位五通电磁阀，中间位置所有接口锁闭
N (CF N)	三位五通电磁阀，中间位置接口 2 和 4 排气
Z (CF Z)	二位五通电磁阀，带 2 个线圈的脉冲版本

安全相关关闭

WARNING

6524 型和 6525 型阀门在电气关闭时会回到静止位置。使用手轮操作阀门将替代电气关闭功能。

8647 型通过不同的关闭版本支持安全相关应用：

• SIA 或 EVS 关闭功能：外部阀门关闭（EVS）允许通过外部无电位开关触点逐个模块关闭所有阀门。SIA 允许关闭单个阀门。逻辑和诊断功能在液晶显示屏上保持启用。
• F-PM-E 电源模块：阀块的负载电压可通过西门子 F-PM-E 24VDC/8A PPM ST 电源模块切断。该版本符合安全相关控制系统（例如 DIN EN ISO 13849）的要求。

AirLINE Quick

AirLINE Quick 适配器允许将阀岛直接安装在控制柜底板或壁上，无需内部穿板接头，从而减少了所需的机柜空间。它采用不锈钢或阳极氧化铝适配器板以及推入式气动接口。
