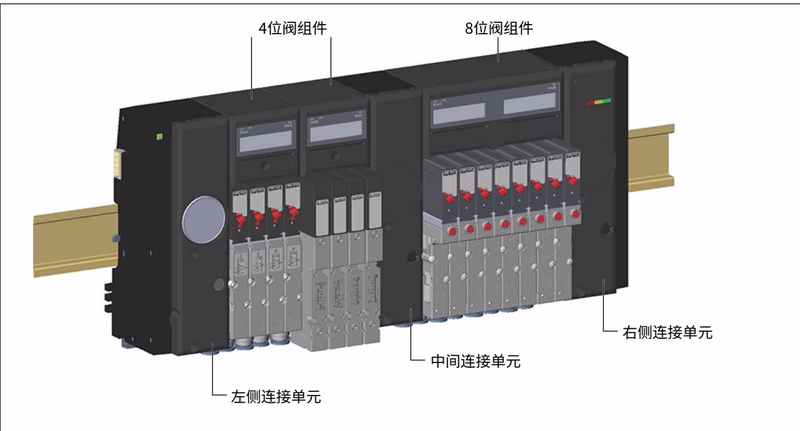

宝德 (BURKERT) 8647 型 AirLINE SP (型号 20090657) 是一种由接口和阀组件组成的模块化电动气动自动化系统。其设计用于完全集成至西门子分布式 I/O 系统“SIMATIC ET 200SP”和“SIMATIC ET 200SP HA”。可在气动输出端连接气动缸、气动过程阀或类似的合适气动元件。如果在气动元件上安装有反馈指示器，则可在相应先导阀上显示已启用的气动元件位置，从而在调试和保养时节约时间。

常规技术参数

产品特征	0460 型、6524 型、6525 型
排列尺寸	11 mm
阀体材料	PA (聚酰胺)、PC (聚碳酸酯) (阀门: PA、PPS 或铝)
密封件材料	NBR (阀门: FKM、NBR 和 PUR)
手动开关	标准
阀槽的数量	对于单阀: 最多 64 个。对于脉冲阀和双阀: 最多 32 个
压力范围	真空至 10 bar (经 UL 认证的真空至 8 bar)
流量 QNn 值 (空气)	200 至 300 l/min，在 +20 °C、阀门入口处 6 bar 压力及 1 bar 压力差下测量
工作电压	24 V DC (±10 % 电压允差)
每个阀门的标称功率	对于单阀: 0.8 W。对于脉冲阀和双阀: 2× 0.8 W，带功率降低功能
工作介质	含油和无油的干燥压缩空气、中性气体 (推荐 5 μm 过滤器)
防尘防水	在封闭的控制柜内为 IP20、IP65
通信模块	西门子 SIMATIC ET 200SP / SP HA
通信接口	PROFIBUS DP, PROFINET IO
环境温度	0 °C 至 +55 °C (使用 0460 型时: 0 °C 至 +50 °C)

产品版本 (REV.1 与 REV.2)

6524 和 6525 型单阀、气动基本模块和连接模块以及 AirLINE Quick 控制柜底板适配都已得到优化。

区别特征	REV.1	REV.2
快插口卡环的颜色	黑色	蓝色
工作接口的通道排列	平行	波浪形
在选配了热插拔单向阀时，通量会减小	最高 50 %	最高 20 %

版本兼容性说明

REV.1 和 REV.2 单阀不兼容。仅使用 REV.1 单阀替换 REV.1 单阀，仅使用 REV.2 单阀替换 REV.2 单阀。机械接口的不同设计可防止意外安装不兼容的阀门。

电路功能

• 作用方式 C (WW C): 二位三通电磁阀或 2×二位三通电磁阀。伺服辅助，带手动开关。不通电时常闭位置。
• 作用方式 D (WW D): 二位三通电磁阀。伺服辅助，带手动开关。不通电时常开位置。
• 作用方式 H (WW H): 二位五通电磁阀。伺服辅助，带手动开关。通过接口 (1) 加压，因此接口 (2) 或 (4) 皆处于压力之下。
• 作用方式 L (WW L): 三位五通电磁阀。带手动开关。中间位置所有接口锁闭。
• 作用方式 N (WW N): 三位五通电磁阀。带手动开关。中间位置接口 2 和 4 排气。
• 作用方式 Z (WW Z): 二位五通电磁阀。带 2 个线圈和手动开关的脉冲版本。

用于安全相关应用

安全关闭

6524 型和 6525 型阀门在断电时会回到静止位置。选择适当的阀门回路功能取决于应用并由用户负责。使用手轮操作阀门将替代电气关闭功能。使用不带手轮的阀门型号，或者保护手轮以防意外调节。

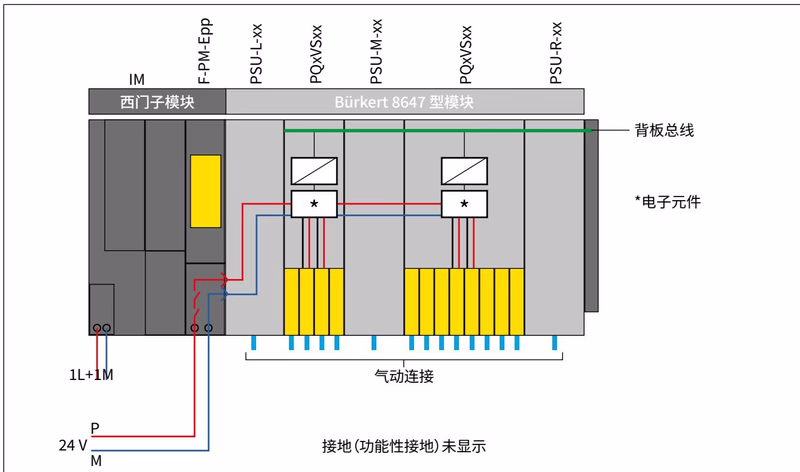

使用 F-PM-E 电源模块启动系统

如果将 8647 型阀块运行在 ET 200SP 的 F-PM-E 24VDC/8A PPM ST 电源模块的电位组中，出于安全考虑，可以通过电源模块切断阀块的负载电压。6524 型和 6525 型阀门将返回其静止位置。安全运行的前提是阀块由 SELV/PELV 电源供电。

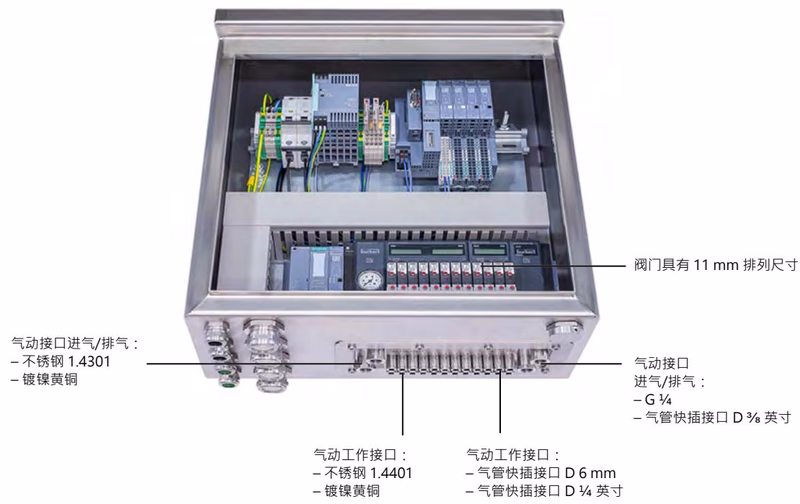

AirLINE Quick

借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。由此可使用更紧凑的控制柜，并通过直接在控制柜底板上连接软管接头，减少安装工作。

• AirLINE Quick 适配器板: 不锈钢 1.4301 或阳极氧化铝
• 气动进气/排气: G 1/4 英寸，气管快插接口 D 3/8 英寸
• 气动工作接口: 气管快插接口 D 6 mm，1/4 英寸
• 阀槽: 4、8、12、16、24

AirLINE Quick 兼容性

“AirLINE Quick”控制柜底板适配件无法与 SIMATIC ET 200SP HA 配合使用。由于尺寸原因，0460 型阀门无法与 AirLINE Quick 安装。
