宝德（BURKERT）Type 6213 是一种伺服辅助式隔膜阀。阀门通过膜片的弹簧连接打开。阀门的标准版本适用于液体。要完全打开阀门，需要一个最小压差。对于气体和真空应用，有一个特殊型号（HP00），它可以在没有压差的情况下打开阀门。根据应用，可以提供不同的膜片材料。阀体有黄铜、不锈钢和炮铜材质。为了减少操作过程中的电力消耗，可以使用采用双线圈技术的、集成有“Kick and Drop”电子元件的线圈。

产品特征

• 伺服辅助式隔膜阀，公称直径达 DN 40
• 弹性耦合隔膜，可在无压差情况下打开
• 采用阻尼设计，噪音低
• 高流量，设计紧凑
• 节能双线圈技术，Kick and Drop 设计

常规技术参数

属性	参数
密封件	NBR、FKM、EPDM
阀体	黄铜符合 DIN EN 50930-6 标准，不锈钢 1.4408，炮铜 (外螺纹) DN 10~DN 20
线圈	聚酰胺、环氧树脂 (绝缘等级 H)
公称直径	标准: DN 10~DN 40 HP00: DN 13~DN 20
回路功能	A (二位二通阀，常闭)
负载周期	连续运行 100% ED；KD 线圈每分钟最多开关 6 次
工作电压	标准: 24V DC、24V 50Hz、230V 50Hz、110V 50Hz、120V 60Hz HP00: 24V DC、24V 50/60Hz、230V 50/60Hz
电压允差	±10%
防护等级	IP65 带电气连接插头 2518 型 (IP67 可按需提供)

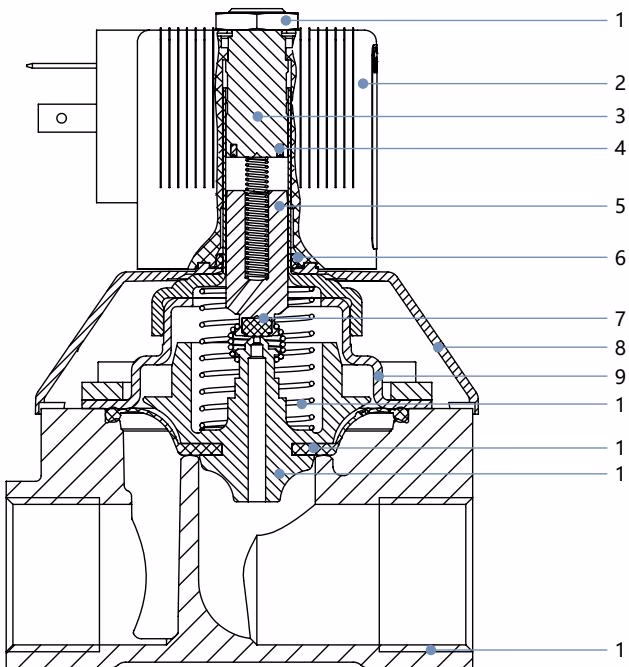

材料说明

所示截面图与公称直径为 20 的标准版本相符。对于其他版本和公称直径，截面图会有所不同。

编号	元件	材料
1	螺母	钢 (厚膜钝化，符合 RoHS 标准)，不锈钢 1.4305，PTFE 涂覆
2	线圈	聚酰胺或环氧树脂
3	止动器	不锈钢 1.4113
4	短路环 (仅限 AC 版本)	带黄铜阀体: 铜 (Cu) 带不锈钢阀体: 银 (Ag)
5	衔铁	不锈钢 1.4113
6	O 型圈	FKM
7	阀芯密封件	NBR、FKM、EPDM
8	保护罩	PA6
9	盖子	DN 10~DN 25: 不锈钢 1.4301 DN 40: 黄铜、不锈钢 1.4408
10	弹簧	不锈钢 1.4310
11	膜片	NBR、FKM、EPDM
12	膜片支架	PPSGF40 与黄铜或不锈钢部件组合
13	阀体	黄铜、不锈钢 1.4408，炮铜带外螺纹

尺寸

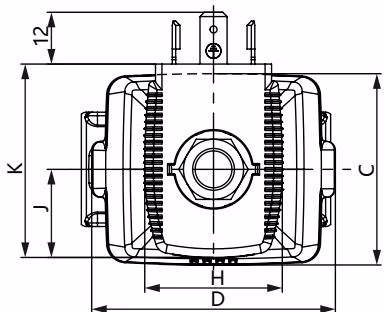

黄铜阀体和不锈钢阀体的标准版本

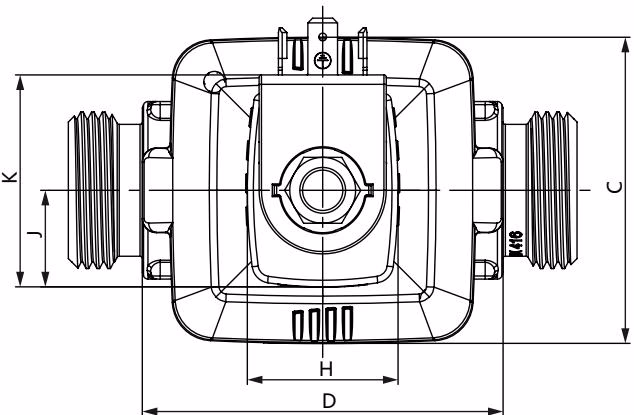

炮铜版本带外螺纹接口

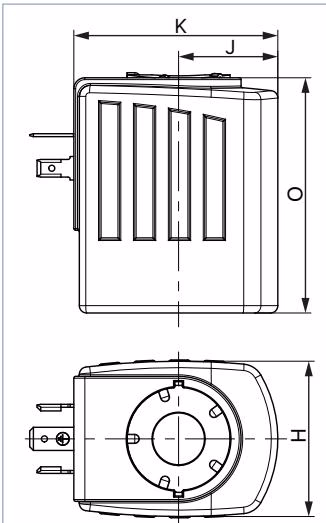

线圈尺寸

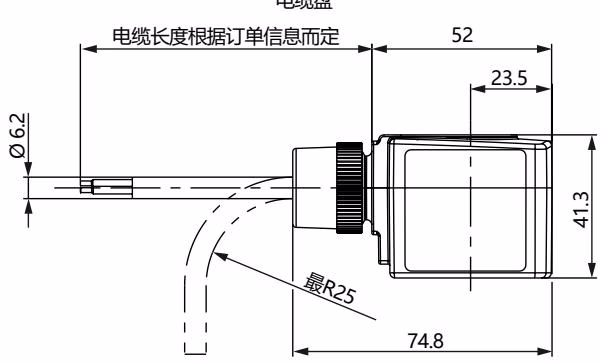

ATEX/IECEx 版本

安全说明

危险！

系统中的高压导致受伤风险

• 在松开管路或阀门之前，关闭压力并给管路排气。

触电导致受伤风险

• 将手伸进设备或系统之前，请关闭电源并防止其重新启动。
• 遵守适用的电气设备事故预防和安全法规。

警告！

安装不当导致受伤风险

• 安装只能由授权技术人员使用合适的工具进行。

由于系统意外启动和不受控重启而导致受伤风险

• 防止系统意外启动。
• 安装后确保进行受控重启。

安装步骤

1. 清洁管路中的任何污染。
2. 在阀门入口上游安装集污器 (≤ 500 µm)。
3. 使用开口扳手将设备固定在阀体上，然后拧入管路。
4. 注意流向：阀体上的箭头指示流向。

注意！

断裂危险

• 请勿将线圈用作杠杆臂。
