宝德 BURKERT 20093842（6281 型）是一款伺服辅助式两位两通隔膜电磁阀，专为控制、切断和定量添加运动粘度不超过 21 mm²/s 的中性液体与气体介质设计。整阀属于 EV 世代产品，采用通径 DN 20（3/4 英寸）结构，配置 G 3/4 内螺纹管道接口、符合 DIN EN 50930-6 饮用水标准的黄铜阀体以及法国 ACS 饮用水认证 EPDM 密封件。执行机构采用常闭型回路功能 A，配备抗振动中央螺栓紧固线圈系统，实现轻柔关闭并有效降低运行水锤噪音。
该阀门工作要求入口与出口间保持 0.2 bar 至 16 bar 的压差，水介质 Kv 流量系数为 8.5 m³/h，空气/气体标称流量 QNn 为 9,100 l/min。电气接口符合 DIN EN 175301-803 A 型插头标准，在装配 Bürkert 2518 型或 2509 型电缆插头后达到 IP65 防护等级。线圈采用 24 V AC（50/60 Hz）交流电源驱动，支持 100% ED 连续运行制式，适用介质温度范围为 -30 °C 至 +90 °C，适合水处理设备、建筑给排水及各类工业自动化流体控制系统。
回路功能与工作原理
BURKERT 20093842 采用作用方式 A（常闭，CF A）。在断电静止状态下，弹簧力配合膜片上方积聚的介质压力将主膜片紧压在阀座上，使阀门处于关闭切断状态。线圈通电后，柱塞衔铁吸合克服弹簧力开启 1.3 mm 先导控制孔，膜片上方控制腔介质快速卸压流向阀门出口。在入口介质压力作用下，膜片被向上顶起脱离阀座，介质经由阀座上方实现流通。
最低工作压差说明
6281 型为伺服辅助式隔膜阀，阀门动作需要依靠介质本身的能量，工作时必须保持至少 0.2 bar 的最低压差；完全开启整个流道横截面需要 0.5 bar 的压差。
在介质温度 +20 °C、入口压力 6 bar 条件下测得的动作时间为：开启时间 0.1 至 1.5 秒（压力降低至与流量压差的 90%）；关闭时间 0.2 至 4.0 秒（压力上升至入口压力的 90%）。
技术参数
| 参数类别 | 规格参数值 |
|---|---|
| 阀门型号 | 6281（世代 EV） |
| 订货号 | 20093842 |
| 回路功能 | 作用方式 A（二位二通，常闭 WW A） |
| 流体接口数量 | 2 通口，2 开关位置 |
| 管道接口 1 与 2 | 内螺纹 G 3/4（螺纹代号 3/4） |
| 主阀通径 (DN) | 20 mm（3/4 英寸） |
| 先导控制孔径 | 1.3 mm |
| 流通方向 | 阀座上方流通（阀体指示箭头方向） |
| 公称压力等级 | PN 16（DIN EN 1333） |
| 工作压力范围 | 0.2 bar 至 16 bar |
| Kv 流量系数 (水) | 8.5 m³/h（+20 °C、1 bar Δp 时测得） |
| 标称流量 QNn (气) | 9,100 l/min |
| 接触介质阀体材料 | 黄铜（符合 DIN EN 50930-6） |
| 阀座及外部密封材料 | EPDM 三元乙丙橡胶 |
| 介质温度范围 | -30 °C 至 +90 °C |
| 最高环境温度 | +55 °C |
| 执行机构形式 | 柱塞先导结构（线圈宽度 32 mm，AC10） |
| 工作电压 | 24 V AC (50/60 Hz，交流电) |
| 电压允差 | ±10% |
| 负载周期 | 100% ED 连续运行 |
| 线圈绝缘等级 | 聚酰胺线圈 B 级 |
| 防护等级 | IP65（装配专用电缆插头时） |
| 结构安装长度 | 80 mm |
| 权威认证 | ACS 饮用水材质认证、CE、EAC |

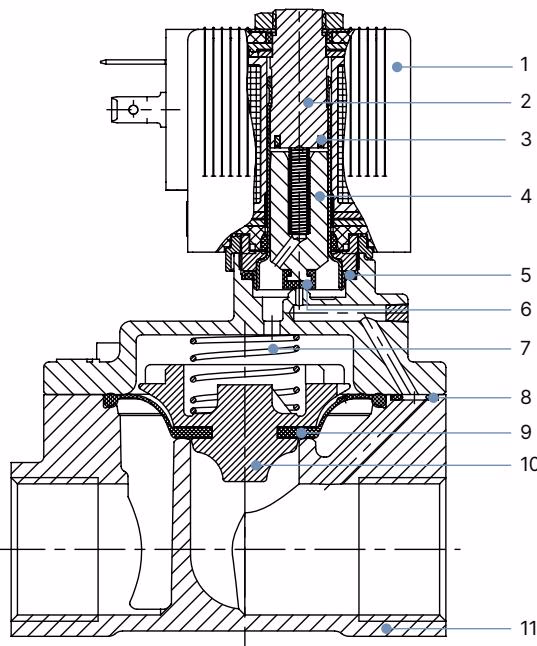

部件材料说明
| 编号 | 元件名称 | 制造材料 |
|---|---|---|
| 1 | 电磁线圈 | 聚酰胺（B 级绝缘） |
| 2 | 磁芯止动器 | 不锈钢 1.4113 |
| 3 | 屏蔽环 | 铜（Cu，黄铜阀体配置） |
| 4 | 衔铁（动铁芯） | 不锈钢 1.4113 |
| 5 | O型密封圈 | EPDM |
| 6 | 磁芯密封件 | EPDM |
| 7 | 弹簧 | 不锈钢 1.4310 |
| 8 | O型密封圈 | EPDM |
| 9 | 主隔膜 | EPDM |
| 10 | 膜片支架 | PPS GF40 强化塑料 |
| 11 | 阀体 | 黄铜（符合 DIN EN 50930-6） |
EPDM 密封材质允许使用的介质包含冷水、热水以及无油、无脂肪的液体介质。若需验证特殊化学品组合，可使用 Bürkert resistApp 在线耐化学性表核实。

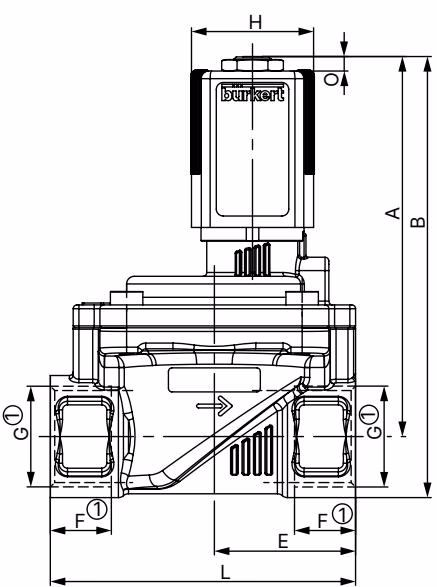

结构尺寸与安装空间
| 尺寸代号 | 数值 (mm) | 说明 |
|---|---|---|
| 公称通径 (DN) | 20 | 流道公称直径 |
| 螺纹规格 (G) | G 3/4 | 接口螺纹代号 G1 |
| 螺纹旋入深度 (F1) | 16 | 内螺纹有效深度 |
| 阀体总长度 (L) | 80 | 进出口端面安装总长 |
| 扳手口平面宽度 (SW) | 32 | 接管口双边扁位宽度 |
| 阀体单侧宽度 (E) | 37 | 管道中心至阀体边缘尺寸 |
| 中心至线圈顶高 (A) | 99.6 | 管道中心线至电磁线圈顶部高度 |
| 中心至插头顶高 (B) | 115.6 | 包含电气插头的总空间高度 |
| 线圈截面宽度 (C) | 60 | 驱动头正面宽度 |
| 带插头总长度 (D) | 74 | 电气插头伸出后的侧向空间 |
| 底部支脚偏移 (N) | 10 | 阀底支撑结构间距 |
| 电磁线圈宽度 (H) | 32 | AC10 型线圈规格 5 |
电气参数与功耗
BURKERT 20093842 选用 AC10 规格线圈（宽度 32 mm），额定工作电压为 24 V AC 50/60 Hz。标准线圈的电气性能参数如下：
| 运行参数 | 规格指标 |
|---|---|
| 工作电压 | 24 V AC (50/60 Hz) |
| 电压容差 | ±10% |
| 交流吸合功率 | 24 VA |
| 交流保持功率 | 14 VA / 8 W（标称 16 VA / 7 W） |
| 电气连接形式 | DIN EN 175301-803 A 型插头插座 |
| 推荐适配插头 | Bürkert 2518 型或 2509 型（需单独订购） |
| 插头紧固螺钉扭矩 | 最大 1.0 Nm |
安装与调试说明
在将阀门接入管路之前，必须先冲洗并清洁全部管路，排净焊渣、金属屑及杂质。建议在阀门入口上游安装孔径 ≤ 500 µm 的集污过滤器。
安装方位与流向要求
- 安装方向不受限制，但建议保持执行机构朝上竖直安装。
- 严格注意介质流向：黄铜阀体表面铸有箭头指示流向，介质必须从 1(P) 入口流入，从 2(A) 出口流出。
压力与触电危险
- 松开管路或拆卸阀门之前，必须先关闭管路压力并完成系统排气。
- 拆装电气接线前，务必先切断系统电源并采取防止意外重新接通的防护措施。
在进行机械旋紧作业时，必须使用开口扳手卡住阀体接管处扁位（SW 32）进行拧紧，切勿将电磁线圈当作杠杆臂扳动，以免损坏磁芯导套及密封副。

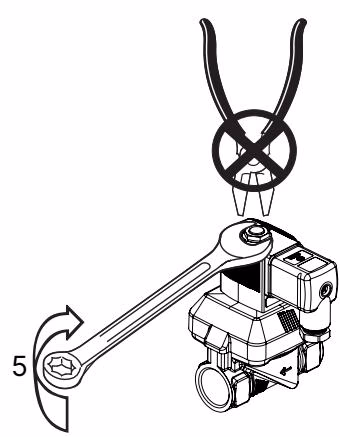

电磁线圈装配注意事项
- 严禁在未装配阀体与导向管的情况下直接给线圈通电，否则线圈会迅速过热烧毁。
- 线圈固定螺母（1）必须使用开口扳手拧紧，对于 AC10（32 mm 宽度）线圈，紧固扭矩必须保持在 5 Nm。
- 装配时务必检查 O 型圈（3）与防扭转装置（4）到位，确保线圈保护接地线与阀体之间导通良好。
维护、故障排除与备件
电磁阀在长期连续运行时，为保证动作可靠性，如果在长期停机备用工况下，建议每天至少执行 1 至 2 次开关动作。
常见故障排除
| 故障现象 | 潜在原因 | 处理措施 |
|---|---|---|
| 阀门无法启动动作 | 电源断路或线圈短路损坏 | 检查供电电源、电压及线圈阻值 |
| 阀门无法启动动作 | 阀芯或磁芯导管内有杂质卡滞 | 清洁阀芯导向管、动铁芯及活动区域 |
| 阀门无法启动动作 | 实际工作压差不在允许范围 | 检查管道压力，确保压差在 0.2 至 16 bar 之间 |
| 阀门无法正常关闭 | 阀门内部积垢或先导通道堵塞 | 拆卸清洗阀体内部，疏通膜片微小先导平衡孔 |
| 阀门无法正常关闭 | 主膜片磨损破裂或老化 | 更换膜片备件组 |

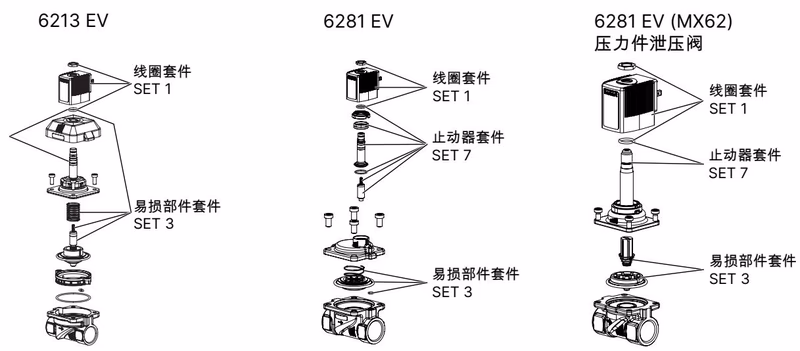

备件套件订购
订购原厂备件时，需指明阀门设备订货号 20093842 及对应的备件套件代码：
- SET 1：线圈总成与磁芯导管组
- SET 3：动铁芯、复位弹簧与先导密封件组
- SET 7：主隔膜、膜片支架及阀体 O 型圈密封件组
选配附件与同规格型号
电气连接插头不包含在阀门供货范围内，需单独订购。符合 DIN EN 175301-803 A 型标准的常用插头如下：
| 附件说明 | 适用工作电压 | 订货号 |
|---|---|---|
| 2518 型无接线插头 (AC/DC) | 0–250 V AC/DC | 314802 |
| 2518 型带 LED 指示灯插头 (AC/DC) | 12–24 V AC/DC | 314812 |
| 2518 型带 LED 与压敏电阻保护插头 | 12–24 V AC/DC | 314820 |
| 2518 型带整流器、LED 与压敏电阻插头 | 12–24 V AC/DC | 314816 |
| 2509 型标准无接线插头 | 0–250 V AC/DC | 137943 |
同通径 G 3/4 (DN 20) 黄铜阀体相关型号对照
| 订货号 | 作用方式 | 密封材质 | 电压 / 频率 | 压力范围 | 水流量系数 Kv |
|---|---|---|---|---|---|
| 20093842 | A (常闭) | EPDM | 24 V AC (50/60 Hz) | 0.2–16 bar | 8.5 m³/h |
| 221905 | A (常闭) | EPDM | 24 V AC (50/60 Hz) | 0.2–16 bar | 8.5 m³/h |
| 221904 | A (常闭) | EPDM | 24 V DC | 0.2–16 bar | 8.5 m³/h |
| 221906 | A (常闭) | EPDM | 230 V AC (50/60 Hz) | 0.2–16 bar | 8.5 m³/h |
| 221851 | A (常闭) | NBR | 24 V AC (50/60 Hz) | 0.2–16 bar | 8.5 m³/h |
| 221850 | A (常闭) | NBR | 24 V DC | 0.2–16 bar | 8.5 m³/h |
| 221852 | A (常闭) | NBR | 230 V AC (50/60 Hz) | 0.2–16 bar | 8.5 m³/h |
