宝德 BURKERT（BURKERT）20099064（Type 2032）气动外部控制两位三通 T 型隔膜阀专用于卫生级与高纯流体流程，适用于超纯、无菌、腐蚀性或磨蚀性液体与气体控制。组件由聚苯硫醚（PPS）材质的 CLASSIC 气动活塞驱动器、高级 PTFE/EPDM 复合隔膜以及不锈钢块状加工 T 型阀体组合而成。该型号设计用于分配环路无死角集成，主流道配备 2 1/2 英寸（DN 65）ASME BPE 焊接接口，支路公称通径为 25 mm，满足取样、分流或回流控制需求。阀门在静止状态下通过弹簧力常闭（控制功能 A），允许工作介质压力范围为 0 至 10 bar。

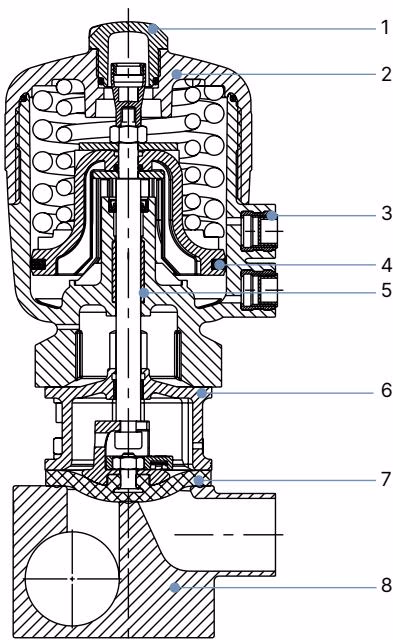

执行机构结构与元件材料说明

CLASSIC 执行机构采用紧凑、耐高温蒸汽灭菌的 PPS 外壳设计，适用于无菌过程环境及化学腐蚀性清洗区域。驱动器标配集成式视觉位置显示器，活塞密封件选用氟橡胶（FKM）。

编号	元件名称	材料规格
1	透明盖板	聚砜 PSU
2	执行机构盖子	聚苯硫醚 PPS（标准）/ 聚酰胺 PA（按需提供）
3	控制空气接口	不锈钢 1.4305
4	活塞密封件	氟橡胶 FKM
5	插口	烧结金属
6	接口底座	不锈钢 1.4404
7	隔膜	EPDM (AD)、PTFE/EPDM (EA)、高级 PTFE/EPDM (EU)、GYLON®/EPDM 复合材料 (ER)
8	阀体	不锈钢块状材料 1.4435 (DIN EN 10088) / 316L (ASME BPE Table MM-2.1.1)

运行条件与控制功能

宝德 BURKERT 20099064 采用控制功能 A（SFA），在静止无气压状态下依靠弹簧预紧力实现严密关闭。向驱动器下部控制气孔输送压缩空气时，活塞带动阀杆克服弹簧力上升，打开阀门。

技术参数项	规格数据
控制功能	控制功能 A（SFA，通过弹簧力常闭）
控制介质	中性气体、空气
控制气源压力	5.5 bar 至 7.0 bar（执行机构尺寸 80 mm / F）
介质工作压力	0 bar 至 10 bar（静态单侧或双侧切断压力）
介质温度（高级 PTFE/EPDM EU）	-5 °C 至 +143 °C（蒸汽灭菌最高 +150 °C，持续 60 分钟）
环境温度（PPS 驱动器 <= 80 mm）	+5 °C 至 +140 °C
流动介质兼容性	中性气体与液体、高纯度介质、无菌介质、腐蚀性或磨损性流体

控制功能 A 介质压力等级

对于膜片尺寸 25 配备执行机构尺寸 80 mm（F）的配置，当控制气压为 5.5 至 7.0 bar 时，弹性体（EPDM/FKM）与氟塑料（PTFE/EPDM、高级 PTFE/EPDM EU）隔膜的最大静态工作密封压力均可达 10 bar。

执行机构与 T 型阀体尺寸数据

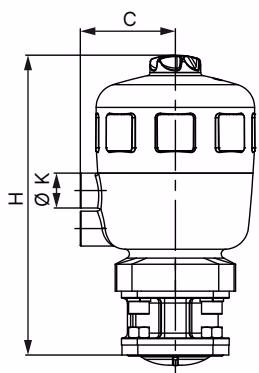

CLASSIC 执行机构尺寸（MT85 模块接口）

膜片尺寸	执行机构尺寸 Ø	Ø A (mm)	C (mm)	K（接口螺纹）	H (mm)	HM + MT85 (mm)
8	40 (C)	53	34	G 1/8	111	207
15	50 (D)	64	39	G 1/8	137	233
15	63 (E)	80	52	G 1/4	154	249
20	63 (E)	80	52	G 1/4	165	261
20	80 (F)	101	52	G 1/4	186	281
25	80 (F)	101	60	G 1/4	190	286
40	100 (G)	127	73	G 1/4	246	339
40	125 (H)	158	86	G 1/4	284	377
50	100 (G)	127	73	G 1/4	254	347
50	125 (H)	158	86	G 1/4	288	381

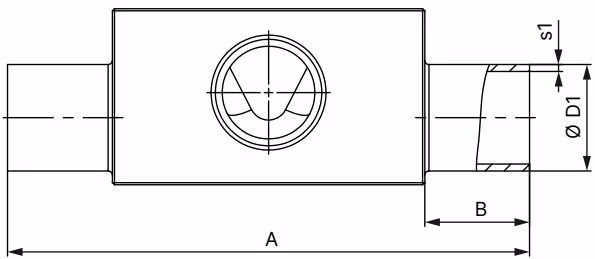

焊接式 T 型阀体尺寸（ASME BPE / DIN 11866 系列 C）

ASME BPE 焊接接口 T 型块状阀体尺寸（膜片尺寸 25 对应系列）：

膜片尺寸	主管 DN 至支管 DN	ØD1 (mm)	s1 (mm)	ØD2 (mm)	s2 (mm)	A (mm)	B (mm)	C (mm)	E (mm)	F (mm)	G (mm)	H (mm)	I (mm)	产品代码
25	25至25	25.40	1.65	25.40	1.65	124.5	25	74.8	25	95	42	26	6.0	SODF-SODF
25	40至25	38.10	1.65	25.40	1.65	124.5	25	81.1	25	103	58	36	16.0	SODH-SODF
25	50至25	50.80	1.65	25.40	1.65	134.5	30	87.5	25	120	75	44	24.0	SODI-SODF
25	65至25	63.50	1.65	25.40	1.65	134.5	30	93.8	25	129	82	47	27.0	SODJ-SODF
25	80至25	76.20	1.65	25.40	1.65	134.5	30	100.15	25	142	94	52	32.0	SODK-SODF

注：该表格第 4 行尺寸对应 20099064 实际配置（主管外径 63.50 mm / DN 65 ASME BPE；支路外径 25.40 mm / DN 25）。

管道安装与焊接规范

环路安装与排空建议

在工艺环路管网安装 2032 型 T 型阀时，隔膜底座上用于泄漏监测的溢流孔必须朝向最低点。保持管路倾斜角度在 1° 至 5° 范围内，以确保介质完全自动排空。

焊接安装操作安全规范

1. 将阀体焊接或粘接到管道之前，必须先将驱动器和隔膜从阀体上完整拆卸。
2. 拆卸前，必须向下部控制空气接口通入规定压力的压缩空气，使隔膜完全脱离阀体密封面，随后按对角线交叉松开紧固螺栓。
3. 严格选用与 1.4435 / 316L 材质匹配的焊接耗材。
4. 焊接完成且阀体充分冷却后，方可重新安装隔膜与驱动器。

维护保养与隔膜更换

隔膜与驱动活塞密封件属于易损耗部件。运行期间应定期检查溢流孔是否有介质泄漏迹象。在累计运行达到 100,000 次开关循环后，需对隔膜进行预防性检查。

隔膜机械连接形式

膜片尺寸	PTFE / 高级 PTFE (EU)	EPDM / FKM / GYLON® 层压 (ER)
8	扣入式隔膜	扣入式隔膜
15 至 20	卡口销锁紧隔膜	卡口销锁紧隔膜
25 至 65	卡口销锁紧隔膜	螺纹销拧入式隔膜

20099064 采用膜片尺寸 25 的高级 PTFE (EU) 隔膜，通过卡口连接固定。更换时旋转 90° 即可脱离驱动心轴。

隔膜装配步骤与螺栓拧紧扭矩

控制功能 A 阀门在组装时，向下部工作接口施加气压以收回主轴。将新隔膜安装至驱动器卡口中，隔膜标识扣需垂直于管路介质流动方向。将驱动器对准阀体安装，先手动对角交叉轻微拧入螺栓，开关阀门两次使隔膜复位，释放控制气压，最后按对角线分三步均匀拧紧螺钉（各阶段达到目标力矩的约 1/3、2/3、3/3）。

公称通径（膜片尺寸）	锻钢/铸钢/块状阀体 EPDM/FKM (Nm)	锻钢/铸钢/块状阀体 PTFE/EU/ER (Nm)	管成型阀体 (VA/VP) EPDM/FKM (Nm)	管成型阀体 (VA/VP) PTFE/EU/ER (Nm)
8	2.0	2.5	2.5	2.5
15	3.5	4.0	3.5	4.0
20	4.0	4.5	4.0	4.5
25	5.0	6.0	7.0	8.0
32	6.0	8.0	8.0	10.0
40	8.0	10.0	12.0	15.0
50	12.0	15.0	15.0	20.0
65	20.0	30.0	20.0	30.0

注：扭矩数值允许公差为 +10%。20099064 属于不锈钢块状阀体、膜片尺寸 25、高级 PTFE 隔膜，目标紧固扭矩为 6.0 Nm。

自动化配置与系统组合

宝德 BURKERT 20099064（Type 2032）可与控制单元无缝组合，实现洁净管路的过程自动化控制：

• 8697 型电气位置反馈传感器： 专为 CLASSIC 系列过程阀（驱动器 Ø 40 至 225 mm）集成安装设计，满足卫生级工况需求。内置机械式或电感式限位开关与 LED 状态指示灯，具备 IP65/IP67 与 NEMA 4X 防护等级，提供 IECEx 本安认证版本。
• 8801-TA 型开关阀门系统： 由 2032 型 T 型隔膜阀与 8697 型位置反馈单元组合而成，出厂完成整机装配与功能检测。
• 流量测量系统扩展： 可与下游 8098 型 FLOWave 声表面波（SAW）卫生级流量计配套使用，实现无阻流组件的高精度卫生质量与体积流量监测。
