宝德（BURKERT）2973型（订货号 20111668）是一款专为卫生、无菌和腐蚀性工艺环境设计的两位两通手动隔膜阀。该特定配置采用 DN 15 (21.3 x 1.6 mm) 焊接接口，符合 DIN EN ISO 1127 / ISO 4200 / DIN 11866 系列 B 标准。利于流动的无死区阀体由锻造不锈钢 316L/1.4435 BN2 制成，能够实现高流量（Kv 值为 6 m³/h）。它采用带有 EPDM 支撑膜的高性能 PTFE 隔膜，支持 -10 °C 至 +130 °C 的介质温度和高达 10 bar 的工作压力。手动执行机构配备 45 mm PPS 手轮和可视化位置指示器，设计紧凑且可高压灭菌。

该阀门完全支持 CIP 和 SIP，非常适合食品、饮料、生物技术和制药行业的应用。它符合 FDA 和 USP Class VI 标准，适用于食品和制药接触。此外，该型号还获得了 ATEX 和 IECEx 认证，可用于潜在爆炸性环境（1/21 区和 2/22 区）。

认证和符合性

• 防爆认证： ATEX II 2G Ex h IIC T4...T2 Gb / II 2D Ex h IIIC T135°C...T300°C Db；IECEx Ex h IIC T4...T2 Gb / Ex h IIIC T135°C...T300°C Db。
• 食品和制药： 符合 FDA 标准，符合 USP Class VI 标准，并根据 EC 法规 1935/2004 适用于食品和饮料。
• 证书： 包含制造商测试证书 3.1 和隔膜的工厂认证 2.1。

安全说明

高压和介质泄漏导致的受伤风险： 在对设备或系统进行作业之前，请关闭压力。排气或排空管路。 爆炸危险： 确保阀体和执行机构正确接地，以防止在防爆区域内产生静电。只能用湿布或防静电布进行清洁。

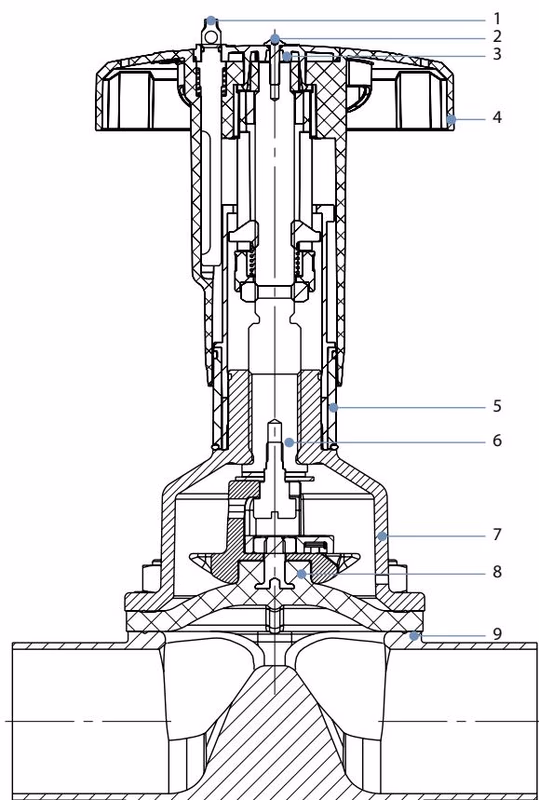

材料说明

编号	元件	材料
1	锁定销	不锈钢 1.4305
2	螺栓	不锈钢 A2
3	手轮盖	聚酰胺 (PA)
4	手轮	聚苯硫醚 (PPS)
5	可视化位置指示器	聚酰胺 (PA)
6	阀杆	不锈钢 1.4305
7	隔膜底座	不锈钢 1.4308
8	隔膜	PTFE 带有 EPDM 支撑膜
9	阀体	锻造不锈钢 316L/1.4435 BN2

尺寸

手动执行机构（隔膜尺寸 15）

隔膜尺寸	H1	H2	H3	H4	∅ B
15	127	133	121	127	45

(尺寸单位：mm)

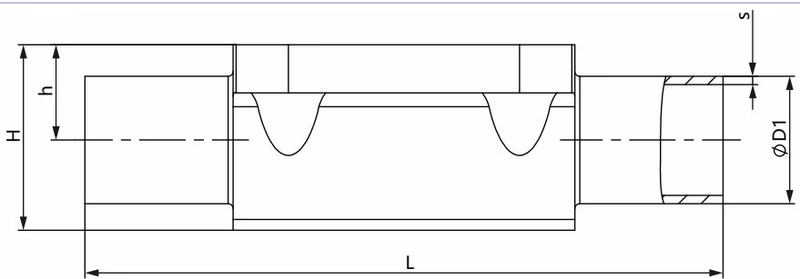

带焊接接口的锻造阀体 (VS)

隔膜尺寸	管道接口 DN	∅D1	s	L	h	H	产品代码
15	15	21.3	1.6	110	12.05	23.75	SA42

(尺寸单位：mm。标准：DIN EN ISO 1127 / ISO 4200 / DIN 11866 系列 B)

性能说明

• Kv 值 (水)： 6.5 m³/h（在 +20 °C，阀门入口压力 4 bar，阀门出口压力 3 bar 下测量，适用于 DN 15 锻造阀体）。
• 最大静态工作压力： 10 bar。
• 拧紧扭矩 (PTFE 隔膜)： 1.7 Nm (静态)，2.5 Nm (动态)。

安装提示

为了实现自排空运行，必须以正确的排放角度安装阀门。阀体管道接口上的标记可作为定位辅助，必须朝上。
