宝德（BURKERT）3361型电动二通直座控制阀（订货号：20114250）配备 AG3 执行机构，具有 10,000 N 的驱动力和 3 mm/s 的移动速度。阀体采用不锈钢材质，配备 DN 80 法兰接口（DIN EN 1092-1）和 PTFE 阀座密封件。该阀门在 24 V DC 工作电压下运行，可承受 -0.9 bar 至 21 bar（PN 25）的公称压力。带滚珠丝杠的电动执行机构以高精度定位调节锥，几乎无延时地反馈过程信号。

常规技术参数

特征	参数值
设计类型	截止型控制阀
公称直径	DN 80
管道接口	法兰 (DIN EN 1092-1)
断电状态下的安全位置	在最后一个位置受阻（不带 SAFEPOS 储能装置）
流向	与关闭方向相反（阀座下）
工作压力	-0.9 至 21 bar
Kv 值 (水)	100 m³/h
工作电压	24 V DC ± 10 %（最大残余波纹度 10 %）
防护等级	IP65/IP67 (DIN EN 60529), NEMA 4X

材料

组件	材料
阀体	不锈钢 CF3M
阀座密封件	PTFE
阀杆	不锈钢 1.4401 (316) / 1.4404 (316L)
执行机构外壳	铝合金，有粉末涂层
执行机构盖	PC
执行机构底部	不锈钢 1.4308

尺寸

执行机构 AG3

对于 DN 80 公称直径，标准版本高度（H1）为 628 mm。不带紧密关闭功能的尺寸：在关闭位置，执行机构额外升高约 2 mm。

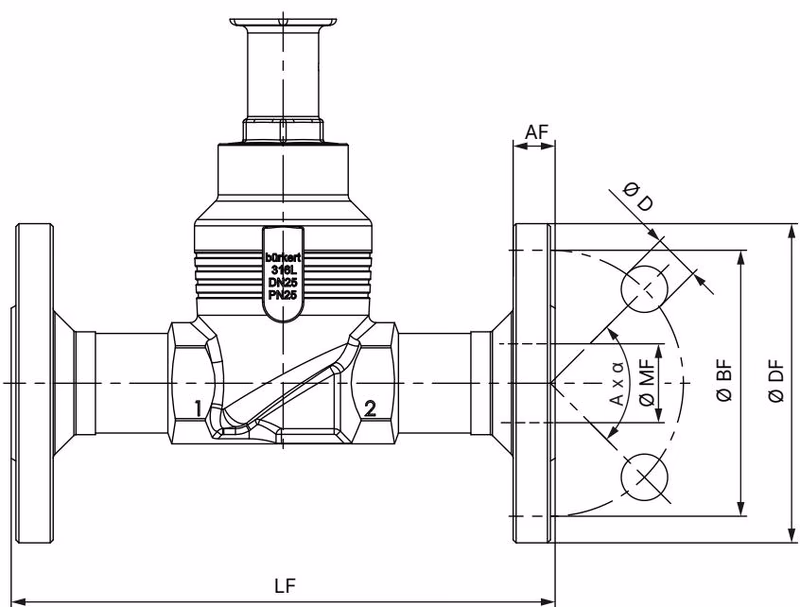

带法兰连接的阀体

DN	∅ DF	LF	∅ BF	AF	∅ D	A x α	∅ MF
80	200	310	160	24	18	8 × 45°	81.0

产品结构

电动线性执行机构由无刷直流电动机、传动机构和将力传递给调节锥的阀杆系统组成。集成式电子装置通过标准模拟信号（0/4...20 mA, 0...5/10 V）进行控制。即使在指定的最大介质压力下，执行机构也能使阀门在断电停止状态下保持紧闭和就位。

使用极限

环境和介质的最高允许温度是相互关联的。对于 PTFE 阀座密封件，建议介质温度为 -40 °C 至 +130 °C。温度高达 +230 °C 时需要使用金属密封件。

安装建议

安装位置任意，建议执行机构朝上。在室外使用时，请保护设备免受电磁干扰、紫外线辐射和天气影响。
