PN25
宝德（Burkert）20114631 2921型直座阀由一个手动执行机构和一个不锈钢制成的两通阀体组成。该手动操作阀门采用优质阀体，应用范围广泛，既可用于关闭中性介质，也可用于关闭腐蚀性气体和液体介质。久经考验的自动调节主轴密封件可确保最佳的密封性，因此即使在频繁切换的情况下也能实现低维护运行。根据不同的应用，由PTFE或PEEK制成的软密封件可确保即使在苛刻的工作条件下也能实现可靠的阀座密封性。该执行机构由优质塑料制成，适合在要求严苛的环境中使用。它有一个光学位置指示器，还可选配行程限制器和锁定装置。
常规技术参数
| 产品特征 | |
|---|---|
| 设计类型 | 开/关直座阀 |
| 接口公称直径 | DN 10~DN 100, NPS 3/8~NPS 4 |
| 流向 | 与关闭方向相反 (阀座下) |
| 性能数据 | |
|---|---|
| 工作压力 | 0 bar(g)~25 bar(g) |
| 公称压力 | PN 25 (DIN EN 1333), Class 150 (DIN EN 1759) |
| 阀座泄漏 | 泄漏率A (根据DIN EN 12266-1)，阀座密封件采用PTFE和PEEK，测试介质为空气 |
| Kv 值 | 0.1 m³/h~140 m³/h |
| 介质参数 | |
|---|---|
| 工作介质 | 蒸汽、水、中性气体、酒精、油、燃料、液压液、盐溶液、碱液、有机溶剂 |
| 介质温度 | -40 °C~+230 °C |
| 粘度 | 最大 600 mm²/s |
| 环境与安装 | |
|---|---|
| 环境影响 | 保护设备免受电磁干扰、紫外线辐射和室外天气影响。 |
| 环境温度 | -10 °C~+60 °C |
| 安装位置 | 任意，最好执行机构朝上 |
认证和符合性
- 防爆 (可选)： 作为2类设备适用于1/21区和2/22区。ATEX: II 2G Ex h IIC T4至T2 Gb / II 2D Ex h IIIC T135°C至T300 °C Db。IECEx: Ex h IIC T4至T2 Gb / Ex h IIIC T135°C至T300 °C Db。
- 饮用水： 适用于饮用水领域。这些材料符合与饮用水接触材料 (TrinkwasserV) 的评估原则 (UBA)。
- 食品和饮料/卫生： FDA——《联邦法规汇编》、美国药典委员会 (USP)、欧洲议会和理事会 EC 法规 1935/2004、中华人民共和国食品 GB 标准。

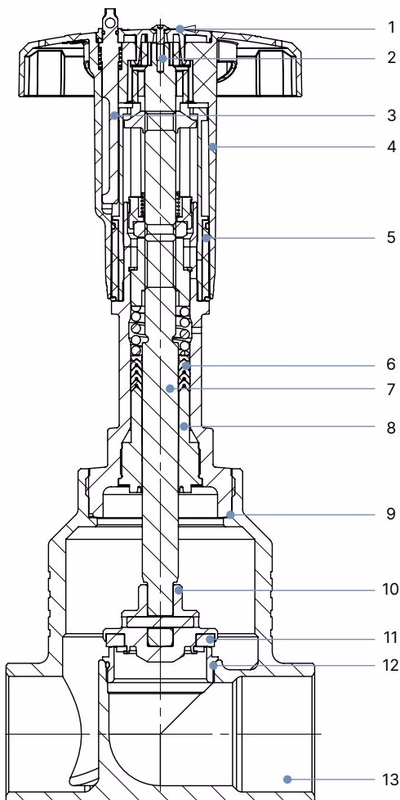

材料说明
| 编号 | 元件 | 材料 |
|---|---|---|
| 1 | 盖板 | 聚酰胺 (PA) |
| 2 | 螺栓 | 不锈钢 1.4301 |
| 3 | 锁定装置 | 不锈钢 1.4305 |
| 4 | 手轮 | 聚苯硫醚 (PPS) |
| 5 | 可视化位置指示器带刻度 | 聚酰胺 (PA) |
| 6 | 填料函 | PTFE V形圈(实心)，带弹簧补偿 |
| 7 | 阀杆 | 不锈钢 1.4401 (316)/1.4404 (316L) |
| 8 | 导杆 | DN 15至DN 50: PEEK DN 65至DN 100: 不锈钢 1.4401(316)/1.4404 (316L) |
| 9 | 阀体密封件 | 石墨 |
| 10 | 摆板 | 不锈钢 1.4401 (316)/1.4404 (316L) |
| 11 | 阀座密封件 | PTFE 或 PEEK |
| 12 | 带 O 型圈的阀座 | 不锈钢 1.4571、EPDM |
| 13 | 阀体 | 不锈钢 316L/CF3M |
尺寸

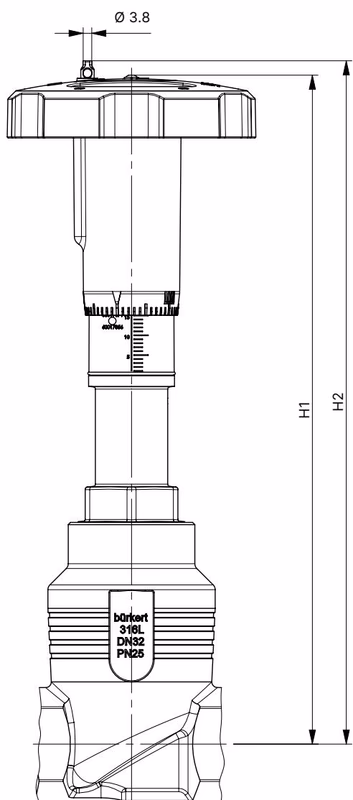

执行机构
| DN | NPS | 手轮直径 ∅ [mm] | H1 | H2 (锁定装置) |
|---|---|---|---|---|
| 15 | 1/2 | 45 (S) | 217 | 224 |
| 20 | 3/4 | 45 (S) | 224 | 230 |
| 25 | 1 | 45 (S) | 228 | 234 |
| 32 | 1 1/4 | 45 (S) | 296 | 303 |
| 40 | 1 1/2 | 45 (S), 110 (M) | 301 | 307 |
| 50 | 2 | 110 (M) | 307 | 313 |
| 65 | 2 1/2 | 160 (L) | 361 | 368 |
| 80 | 3 | 160 (L) | 369 | 375 |
| 100 | 4 | 160 (L) | 379 | 385 |

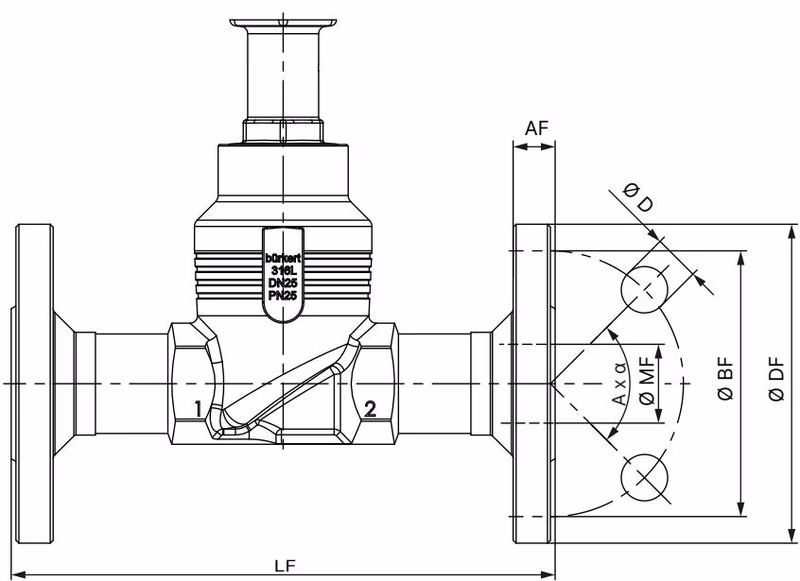

带法兰接口的阀体
| DN | ∅ DF | LF | ∅ BF | AF | ∅ D | A x α | ∅ MF |
|---|---|---|---|---|---|---|---|
| 15 | 95 | 130 | 65 | 16 | 14 | 4 x 90° | 18.1 |
| 20 | 105 | 150 | 75 | 18 | 14 | 4 x 90° | 23.7 |
| 25 | 115 | 160 | 85 | 18 | 14 | 4 x 90° | 29.7 |
| 32 | 140 | 180 | 100 | 18 | 18 | 4 x 90° | 38.4 |
| 40 | 150 | 200 | 110 | 18 | 18 | 4 x 90° | 44.3 |
| 50 | 165 | 230 | 125 | 20 | 18 | 4 x 90° | 56.3 |
| 65 | 185 | 290 | 145 | 22 | 18 | 8 x 45° | 66.0 |
| 80 | 200 | 310 | 160 | 24 | 18 | 8 x 45° | 81.0 |
| 100 | 235 | 350 | 190 | 24 | 22 | 8 x 45° | 100.0 |
(尺寸mm，DIN EN 1092 PN 25 FTF 1 依据 DIN EN 558-1)
性能说明
流体参数
在阀座下流向时的流体参数概览（用于液体、蒸汽和气体）：
| DN | NPS | 手轮直径 ∅ [mm] | 最大工作压力 PTFE [bar(g)] | 最大工作压力 PEEK [bar(g)] | Kv 值 [m³/h] |
|---|---|---|---|---|---|
| 15 | 1/2 | 45 (S) | 25 | 25 | 4.7 |
| 20 | 3/4 | 45 (S) | 25 | 25 | 8.1 |
| 25 | 1 | 45 (S) | 25 | 25 | 13.0 |
| 32 | 1 1/4 | 45 (S) | 25 | 25 | 20 |
| 40 | 1 1/2 | 45 (S), 110 (M) | 25 | 25 | 31 |
| 50 | 2 | 110 (M) | 25 (20) | 23 (20) | 45 |
| 65 | 2 1/2 | 160 (L) | 24 (15) | 14 | 73 |
| 80 | 3 | 160 (L) | 16 | 10 | 110 |
| 100 | 4 | 160 (L) | 10 | 6 | 165 |
可选版本的使用极限
- 高温版本： 通过适配填料函，该版本适合针对蒸气、中性气体和其他高达+230°C的载热介质的应用。
- 水版本： 对于水温高达+200°C的应用，填料函的特殊配置可显著延长使用寿命。推荐用于所有水应用。
- 饮用水版本： 这些材料符合与最高+85°C饮用水接触材料的评估原则(UBA)。
- 低温版本： 适用于最低-40°C的介质温度。
功能与操作
位置指示器
当您逆时针转动手轮时，可以在位置指示器和手轮之间看到可重复的行程刻度。手轮上的刻度决定了手轮的旋转位置（50个位置）。可重复的行程刻度根据手轮的底边显示阀门的相对位置（阀门开度），并作为确定旋转位置的固定点。
流向
阀座始终逆着介质流向关闭。因此，应设置流向，使阀门在阀座下方达到流量。
设置行程限制
阀门的最小和最大位置均可使用调节套筒进行调节。为此可以取下手轮。
- 顺时针转动手轮，将阀门移至关闭位置。
- 松开手轮上的螺钉并取下手轮。
- 顺时针拧紧调节套筒直至停止。此时设置了最小行程。
- 将手轮安装在执行机构上。将阀门移至所需的最大打开位置。
- 松开手轮上的螺钉并取下手轮。
- 向上拉调节套筒，同时逆时针拧紧直至停止。此时设置了最大行程。
- 将手轮安装在执行机构上并拧紧螺钉。
锁定手轮
可以防止意外或未经授权操作阀门。
向下按锁定销并旋转180°（顺时针或逆时针）。锁定销必须锁定在其最终位置，以便钻孔再次完全可见。将挂锁穿过锁定销中的孔并固定。
安装
危险！
高压和介质泄漏会导致受伤危险。
- 在设备或系统上工作之前，请关闭压力。排气或排空管路。
警告！
安装不当会导致受伤危险。
- 安装只能由授权的技术人员使用适当的工具进行。
- 遵守拧紧扭矩。
- 请勿将手伸入阀体的开口中。
- 注意安装位置。设备可以以任何方式安装，最好执行机构朝上。
- 连接前确保管道对齐。
- 注意流向。流向在阀体和铭牌上可见。
- 清除管道中的杂质（密封材料、金属屑等）。
故障排除
| 故障 | 原因 | 排除方法 |
|---|---|---|
| 阀门不密封 | 密封件和阀座之间有污垢 | 安装过滤器 |
| 阀座密封件磨损 | 安装新的控制锥 | |
| 流向接反 | 观察阀体上流向的标记 | |
| 工作压力过高 | 观察铭牌上的压力规格 | |
| 阀门在泄压孔处泄漏 | 填料函磨损 | 更换填料函 |
