宝德（BURKERT）20120238（2933 型）手动隔膜阀由一个手动执行机构、一个膜片和一个两通阀体组成。带塑料或不锈钢手轮的手动执行机构允许在卫生或腐蚀性环境中使用。利于流动的无死区阀体能够实现高流量值，用途广泛。执行机构具有紧凑的可高压灭菌设计，与所有其他 Bürkert 隔膜阀兼容。手动执行机构配备了一个直观的集成式位置指示器、一个可重复的行程指示器和一个可调节的关闭限位装置。

常规技术参数

产品特征	说明
锻造阀体 (VS)	锻造不锈钢 1.4435 符合 BN2 DIN EN 10222-5、F316L 符合 ASTM A182/A182M 和 316L 符合 ASME BPE
管压式阀体 (VP)	不锈钢管 1.4435-BN2 / UNS S31603 (316L) 符合 DIN 11866、ASTM A269 / A270、DIN EN 10217-7 / 10216-5
铸造阀体 (VG)	不锈钢铸件 1.4435 / 316L
塑料阀体	PVC-C、PVC-U、PP、PVDF
膜片	EPDM (AD)、PTFE/EPDM (EA)、高级 PTFE/EPDM (EU)、GYLON® 和 EPDM 复合材料 (ER)
执行机构	不锈钢/PPS, PPS/PPS, 不锈钢/不锈钢
膜片尺寸	8 至 100
工作介质	中性气体和液体，高纯度，无菌，腐蚀性或研磨性介质
环境温度	-10 至 130 °C（短时间内高达 150 °C），可高压灭菌

认证和符合性

• 防爆： 作为 2 类设备适用于 1/21 区和 2/22 区。ATEX：EPS 18 ATEX 2 008 X II 2G Ex h IIC T4...T2 Gb / II 2D Ex h IIIC T135 °C...T300 °C Db。IECEx：IECEx EPS 18.0007X。
• 3-A Sanitary Standards Inc.： 产品根据证书符合 3-A Sanitary Standards Inc. (3-A SSI) 标准。
• FDA： 由 EPDM、PTFE/EPDM、高级 PTFE/EPDM 和 GYLON® 和 EPDM 复合材料制成的膜片就其成分而言符合由 FDA 发布的《联邦法规汇编》。
• USP： 膜片根据 USP Class VI 进行测试。
• EC 法规 1935/2004： 膜片适用于食品和饮料。

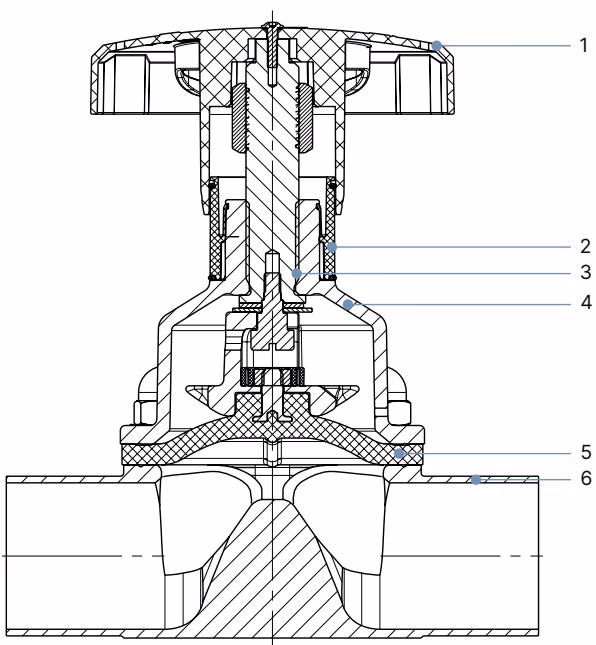

材料

编号	元件	材料
1	手轮	聚苯硫醚 (PPS), 不锈钢 1.4308
2	可视化位置指示器	聚酰胺 (PA), 不锈钢 1.4305
3	阀杆	不锈钢 1.4305
4	膜片底座	不锈钢 1.4308, 聚苯硫醚 (PPS)
5	膜片	EPDM (AD)、PTFE/EPDM (EA)、高级 PTFE/EPDM (EU)、GYLON® 和 EPDM 复合材料 (ER)

尺寸

手动执行机构（膜片尺寸 8 至 25）

INFO

尺寸 mm，除非另行说明。

打开位置	关闭位置

膜片尺寸	H1	H2	∅ B
8	54	49	35
15	84	78	45
20	95	86	45
25	101	90	45

性能说明

最大允许介质压力

WARNING

以下拧紧扭矩值基于上述静态介质压力。扭矩过大可能会导致膜片的使用寿命缩短。

膜片尺寸	最大静态工作压力 [bar] (EPDM/FKM)	最大静态工作压力 [bar] (PTFE/高级 PTFE/GYLON®)
8	10	10
15	10	10
20	10	10
25	10	10
32	10	10
40	10	10
50	7 / 10	7 / 10
65	10	10
80	10	10
100	6	6

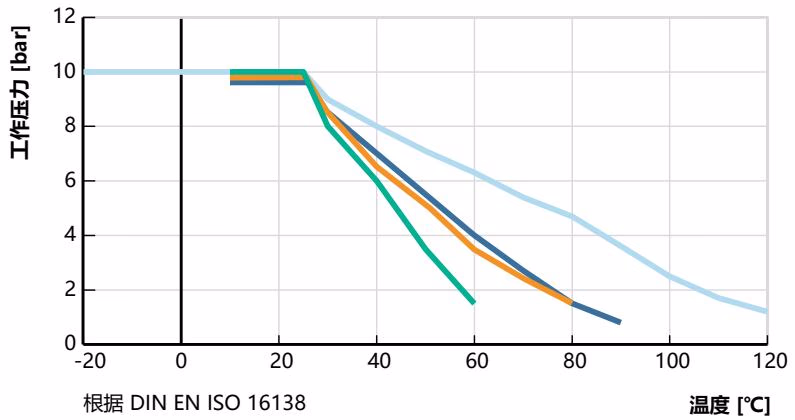

塑料阀体的压力温度图

INFO

这些信息对于材料选择非常重要。请遵守允许的工作压力，具体取决于介质温度。

安装与操作

位置指示器

逆时针转动手轮，随着阀门进一步打开，黄色的位置指示器及其上的刻度会显现出来。手轮上的刻度决定了手轮的旋转位置。行程刻度显示阀门的相对位置，并作为确定旋转位置的固定点。

自排空安装

安装人员和操作人员有责任确保自排空。自排空角度 (α) 取决于阀体尺寸和管道接口的内径 (DN)。阀体接口上的标记作为定位辅助。标记必须朝上。

DANGER

静电导致爆炸危险！ 如果带静电的设备或个人突然放电，则潜在爆炸区域中存在爆炸风险。

• 采取适当措施确保潜在爆炸区域中不会积聚静电。
• 只能用湿布或防静电布轻轻擦拭设备表面。
• 将执行机构和阀体接地。
• 如果使用塑料阀体，请将执行机构单独接地。
