PN16

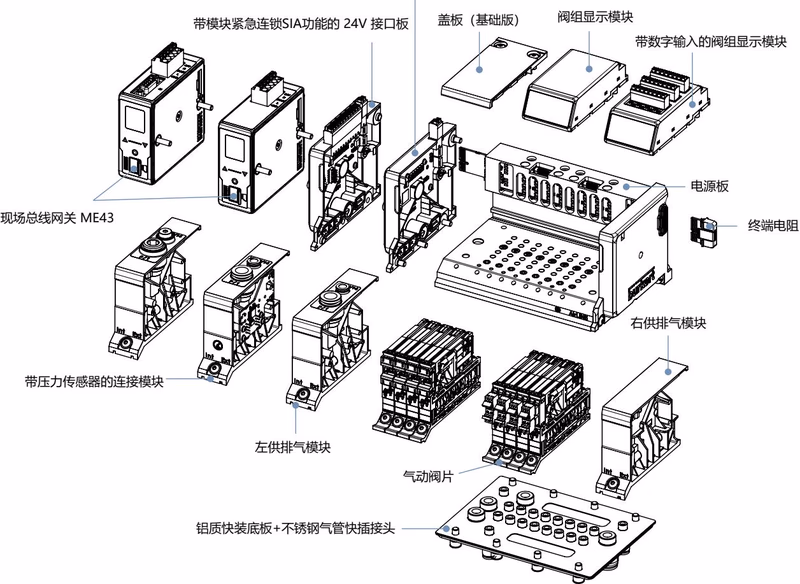

宝德 BURKERT（BURKERT）20128182（Type 8652 AirLINE）是专为过程自动化应用研发的电气气动 16 阀槽阀岛。配置 PROFIBUS DPV1 现场总线通讯接口（Sub-D 9针插座），订货号 20128182 在 1 至 5 号阀位配置二位三通常闭型电磁阀（回路功能 C），6 至 16 号阀位安装盲板。机械结构采用阳极氧化铝材质的 AirLINE Quick 快装底板，支持控制柜底板或柜壁开孔安装，气动管路直接引出柜外。气动接口采用黄铜快插接头，主气源接口为 D10 mm，工作气口为 D6 mm。
8652型 AirLINE 阀岛配备集成式液晶显示屏（LC Display），可以文本和图标直观显示阀岛状态与诊断信息。气动安全设计方面，在排气管道 3 (R) 与 5 (S) 内集成了单向止回阀，防止管路压力峰值引起的气缸误动作；主供气通道 1 (P) 集成气动热插拔（HotSwap）机构，允许在系统带压状态下在线插拔更换故障单阀，热插拔动作期间气路流量仅下降约 3%。
订货号 20128182 详细配置信息
订货号 20128182 包含的出厂预装配置如下：
| 参数名称 | 出厂配置参数 |
|---|---|
| 订货号 | 20128182 |
| 基础型号 | 8652 型 AirLINE 标准版 |
| 阀槽数量 | 16 阀槽 |
| 1至5号阀位 | 6534型 二位三通电磁阀，回路功能 C (CF-C)，常闭位置 |
| 6至16号阀位 | 盲板阀（空位密封板） |
| 数字量输入 | 32 路 DI（4个带 DI 接口的电子模块全部配置） |
| 现场总线模块 | PROFIBUS DPV1（Sub-D 9针插孔） |
| 主气源接口 1 (P) | 快插接头 D10 mm（黄铜） |
| 工作接口 2 和 4 | 快插接头 D6 mm（黄铜） |
| AirLINE Quick 底板材质 | 阳极氧化铝 |
| 先导气源模式 | 内部辅助先导供气 |
| 中间供排气模块 | 1 个（已选配集成式中间供气模块） |
| 止回阀配置 | 排气口 3 (R) 与 5 (S) 内置止回阀 |
| 气动热插拔 HotSwap | 供气口 1 (P) 内置热插拔功能 |
| 工作压力范围 | -1.00 bar 至 10.00 bar（真空至 10 bar） |
| 控制压力（先导气） | 3.00 bar 至 10.00 bar |
| 介质及环境温度 | -10.00 °C 至 +55.00 °C |
| 防护等级 | 裸机 IP20 / 封闭电控柜内配 AirLINE Quick 安装 IP65 |

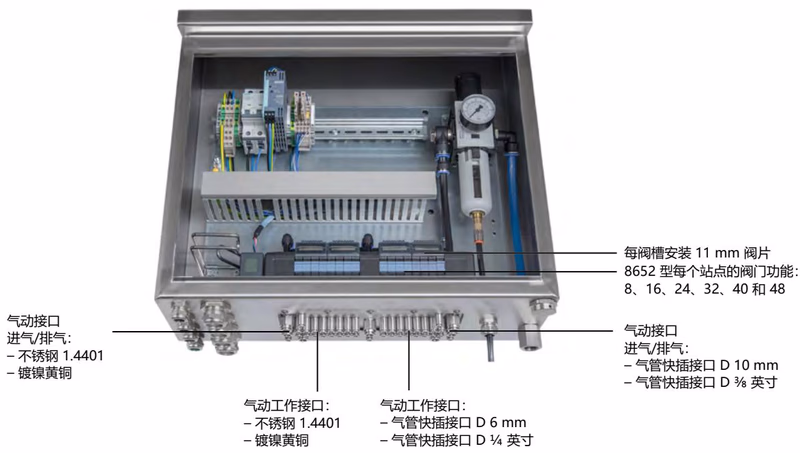

AirLINE Quick 铝质快装底板与控制柜安装
AirLINE Quick 适配器板可将阀岛直接装配在控制柜底板或侧壁上，无需在柜内单独布置穿板接头与软管，减少控制柜内部占用的安装空间，并缩短管路装配工时。
| 特征 | 技术规范 |
|---|---|
| 适配器板材质 | 不锈钢 1.4301 或 阳极氧化铝（20128182配置：铝） |
| 气动接头材质 | 不锈钢 1.4401 或 镀镍黄铜（20128182配置：黄铜） |
| 支持阀门数量配置 | 8、16、24、32、40、48 个阀门功能 |
| 供气/排气接口尺寸 | 气管快插 D10 mm，3/8 英寸 |
| 工作接口尺寸 | 气管快插 D6 mm，1/4 英寸 |
| 允许安装位置 | 控制柜底板、控制柜侧壁 |

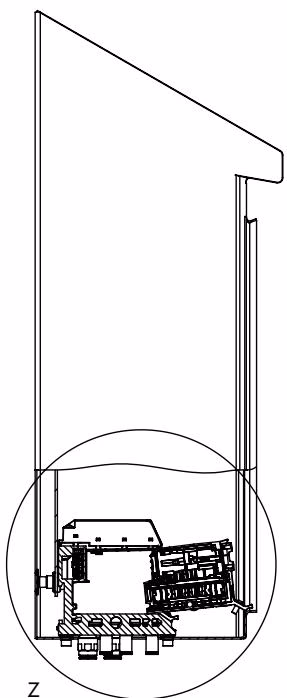

在控制柜内部安装阀岛时，必须预留与控制柜前缘及后壁的规定间距，以确保热插拔阀门时的操作空间。
INFO
使用热插拔（HotSwap）功能时，阀门可以在不中断阀岛供气压力的状态下直接拆卸和插拔更换。由于内置自闭止回机构，热插拔期间单阀通道的额定流量 QNn 会降低约 3%。

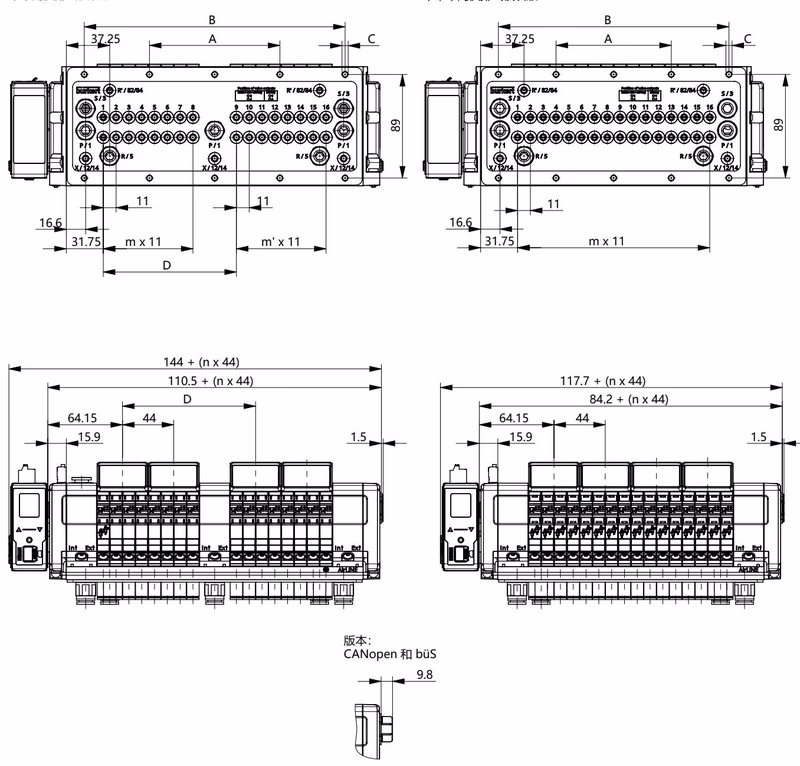

外形尺寸与结构规格
8652 型阀岛每站单阀片宽度为 11 mm。订货号 20128182 属于带中间供排气模块的 16 阀槽规格。
| 阀岛版本 | A [mm] | B [mm] | C [安装螺孔] | D [mm] | m | m' | n |
|---|---|---|---|---|---|---|---|
| 16 阀槽，带中间供排气模块 | 112 | 224 | 10 × M5 | 114.3 | 7 | 7 | 4 |
| 20 阀槽，带中间供排气模块 | 134 | 268 | 10 × M5 | 158.3 | 11 | 7 | 5 |
| 24 阀槽，带中间供排气模块 | 156 | 312 | 10 × M5 | 158.3 | 11 | 11 | 6 |
| 16 阀槽，无中间供排气模块 | 99 | 198 | 10 × M5 | — | 15 | — | 4 |
| 20 阀槽，无中间供排气模块 | 121 | 242 | 10 × M5 | — | 19 | — | 5 |
| 24 阀槽，无中间供排气模块 | 143 | 286 | 10 × M5 | — | 23 | — | 6 |
（注：对于小规格版本，4 阀槽：A=66 mm，C=4×M5，m=3，n=1；8 阀槽：A=35 mm，B=111 mm，C=8×M5，m=7，n=2；12 阀槽：A=77 mm，B=154 mm，C=10×M5，m=11，n=3）。
常规技术参数
| 项目分类 | 技术参数规范 |
|---|---|
| 外壳材质 | PA（聚酰胺） |
| 密封材质 | NBR 与 PUR |
| 单阀片宽度 | 11 mm |
| 最大阀槽数量 | 最大 24 槽（20128182 装配 16 槽） |
| 可控最大阀门数量 | 最大 48 个阀门功能 |
| 手动开关 | 锁扣式，弹簧复位（可选带锁止） |
| 额定运行模式 | 连续运行（100% ED） |
| 切换时间 | 符合 ISO 12238 测试标准 |
| 额定流量 QNn（空气） | 310 l/min（在 +20 °C、入口压力 6 bar、压差 1 bar 条件下测得） |
| 工作压力范围 | 真空至 10 bar（-1 bar 至 10 bar） |
| 外部辅助先导气压 | 3 bar 至 10 bar |
| 工作电压 | 24 V DC（允许偏差 ±10%，残余波纹度 1 Vss） |
| 单阀额定功率 | 0.7 W（功率降低后 0.175 W） |
| 单阀额定电流 | 29 mA（功率降低后 10 mA） |
| 防触电保护等级 | III 类，符合 DIN EN 61140, VDE 0140 标准 |
| 工作介质 | 无油或含油的干燥压缩空气、中性气体（推荐 5 µm 过滤） |
| 压缩空气质量 | ISO 8573-1:2010，等级 7.4.4 |
| 环境及介质温度 | -10 °C 至 +55 °C |
| 存放温度 | -20 °C 至 +60 °C |
| 外壳防护等级 | 裸机安装 IP20；在封闭控制柜内采用 AirLINE Quick 底板安装 IP65 |
| NEMA 箱体等级 | 4X 型（安装于封闭控制柜内的不锈钢底板版本） |
电气接口与 PROFIBUS DPV1 接线分配
8652 型阀岛将通信电子系统供电与气动阀线圈供电彻底物理隔离，便于实现外部安全切断。
通信与显示屏供电接口
通信及液晶显示屏由 5 针弹簧端子排供电（允许导线横截面积 ≤ 1.5 mm²）：
| 针脚功能 | 导线颜色 | 信号分配说明 |
|---|---|---|
| 1 | 红色 | 24 V DC 电源正极 |
| 2 | 白色 | CAN_H（büS 接口高电平） |
| 3 | 绿色 | 屏蔽层（Shielding） |
| 4 | 蓝色 | CAN_L（büS 接口低电平） |
| 5 | 黑色 | 0 V DC 电源地（GND） |
气动阀供电接口
气动电磁阀线圈电源由接口板上的独立 2 针弹簧端子排接入：
| 端子编号 | 导线颜色 | 信号分配说明 |
|---|---|---|
| 1 | 红色 | AUX 24 V 阀门专用供电 |
| 2 | 黑色 | 0 V DC 阀门电源地（GND） |
PROFIBUS DPV1 现场总线接口（Sub-D 9针插孔）
订货号 20128182 配备 PROFIBUS DPV1 D-Sub 9 针母头接口：
| 针脚编号 | 信号定义 | 功能说明 |
|---|---|---|
| 1 | Shield | 屏蔽层 / 保护地 |
| 2 | M24 | 0 V DC 输出（可选） |
| 3 | RxD/TxD-P | 数据发送/接收正线（B 线） |
| 4 | CNTR-P | 控制信号正（可选） |
| 5 | DGND | 数据地线（0 V） |
| 6 | +5 V | +5 V 终端电阻上拉电源 |
| 7 | +24 V | +24 V DC 输出（可选） |
| 8 | RxD/TxD-N | 数据发送/接收负线（A 线） |
| 9 | CNTR-N | 控制信号负（可选） |

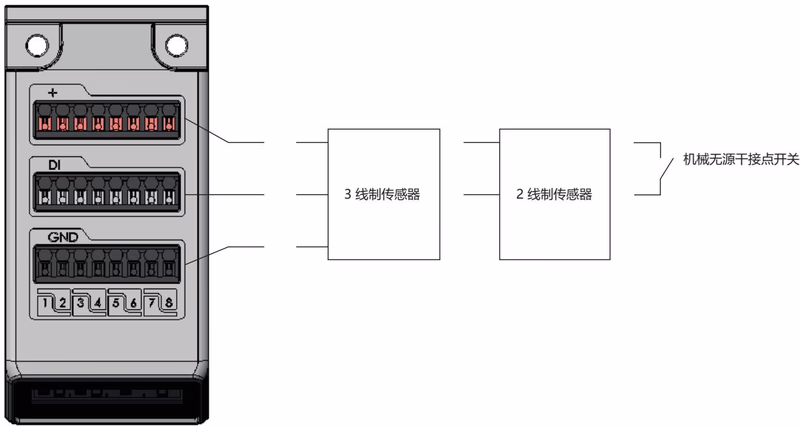

带数字量输入（DI）的电子模块
订货号 20128182 集成了 4 组 8DI 电子模块，提供共计 32 路数字输入通道，可直接将过程阀门限位开关信号就地采集至现场总线。数字输入供电（24 V）由电子模块内部提供，每通道最大限制电流为 30 mA。
| 参数项目 | 规格参数说明 |
|---|---|
| 适用传感器类型 | 2线制传感器、3线制传感器（10–30 V）、机械式无源干接点开关 |
| 开关动作阈值 | V_OFF = 0 至 5 V；V_ON = 10 至 30 V |
| 输入电流（V_ON 时） | 每通道最大 5.7 mA（典型值 24 V DC） |
| 输入阻抗 | > 4 kΩ |
| 电气隔离 | 无电气隔离；所有输入通道共用同一参考电位 |
| 传感器电缆最大长度 | < 30 m |
| 端子连接规格 | 可插拔式螺钉端子，导线截面积 0.14 至 1.5 mm²（AWG 28–16） |
| 诊断检测功能 | 2线制传感器断线检测；3线制传感器短路检测 |
| 传感器工作状态 / 诊断响应 | 3线制传感器 | 2线制传感器 | 机械无源干接点开关 |
|---|---|---|---|
| 传感器动作（闭合） | 支持 | 支持 | 支持 |
| 传感器未动作（断开） | 支持 | 支持 | 支持 |
| 短路故障 | 支持检测 | — | — |
| 断线故障 | — | 支持检测 | — |
回路功能与 6534 型先导电磁阀
8652 型阀岛适配 6534 型标准先导电磁阀及 SIA 安全关断阀门。订货号 20128182 预装 5 个回路功能 C 阀门（订货号 20102334）与 11 块盲板（订货号 335779）。
6534 型标准电磁阀参数
| 作用方式（回路功能） | 公称通径 [mm] | 空气 QNn [l/min] | 压力范围 [bar] | 开启时间 [ms] | 关闭时间 [ms] | 工作电压 | 订货号（含紧固螺钉） |
|---|---|---|---|---|---|---|---|
| C (CF C): 二位三通常闭，伺服辅助，带手动开关 | 4 | 270 | 真空至 10 (先导 3–10) | 15 | 15 | 24 V DC | 20102334 (参考 20088974) |
| C (CF C): 2个二位三通常闭，伺服辅助，带手动开关 | 4 | 270 | 真空至 10 (先导 3–10) | 15 | 15 | 24 V DC | 301374 (参考 296031) |
| D (CF D): 2个二位三通常开，伺服辅助，带手动开关 | 4 | 310 | 真空至 10 (先导 3–10) | 15 | 15 | 24 V DC | 301375 (参考 296032) |
| H (CF H): 二位五通，伺服辅助，带手动开关 | 4 | 290 | 真空至 10 (先导 3–10) | 20 | 25 | 24 V DC | 301376 (参考 296033) |
| Z (CF Z): 二位五通脉冲双线圈，伺服辅助，带手动开关 | 4 | 290 | 真空至 10 (先导 3–10) | 20 | 25 | 24 V DC | 301377 (参考 296034) |
| L (CF L): 三位五通中封，伺服辅助，带手动开关 | 4 | 275 | 真空至 10 (先导 3–10) | 15 | 15 | 24 V DC | 301380 (参考 296036) |
| M (CF M): 三位五通中压，伺服辅助，带手动开关 | 4 | 300 | 真空至 10 (先导 3–10) | 20 | 20 | 24 V DC | 301379 (参考 296035) |
| N (CF N): 三位五通中泄，伺服辅助，带手动开关 | 4 | 300 | 真空至 10 (先导 3–10) | 20 | 20 | 24 V DC | 301381 (参考 296039) |
| 盲板阀: 未用阀位密封堵板 | — | — | — | — | — | — | 335779 (参考 327614) |
6534 型 SIA 安全关断电磁阀参数
SIA 阀门配备两根飞线和黄色独立编码端子，可直连外部无源干接点实现硬件级紧急切断（触点容量 0.5 A / 24 V DC，截面积 0.14–1.5 mm²）：
| 作用方式（回路功能） | 公称通径 [mm] | 空气 QNn [l/min] | 压力范围 [bar] | 开启时间 [ms] | 关闭时间 [ms] | 工作电压 | 订货号（含紧固螺钉） |
|---|---|---|---|---|---|---|---|
| C (CF C): 二位三通常闭 SIA | 4 | 270 | 真空至 10 (先导 3–10) | 15 | 15 | 24 V DC | 20102335 (参考 20092052) |
| C (CF C): 2个二位三通常闭 SIA | 4 | 270 | 真空至 10 (先导 3–10) | 15 | 15 | 24 V DC | 338802 (参考 336443) |
| H (CF H): 二位五通 SIA | 4 | 290 | 真空至 10 (先导 3–10) | 20 | 25 | 24 V DC | 338805 (参考 336444) |
| L (CF L): 三位五通中封 SIA | 4 | 275 | 真空至 10 (先导 3–10) | 15 | 15 | 24 V DC | 346830 (参考 336523) |
认证、符合性与防爆工作条件
8652 型阀岛系列获得针对 2/22 区及 Class I, Division 2 危险场所的防爆认证：
| 认证机构与体系 | 防爆标识 | 依据标准与范围 |
|---|---|---|
| ATEX | BVS 20 ATEX E 031 U II 3G Ex ec IIC Gc II 3D Ex tc IIIC Dc | EN/IEC 60079-0, EN/IEC 60079-7, EN/IEC 60079-31 |
| IECEx | IECEx BVS 20.0024 U Ex ec IIC Gc Ex tc IIIC Dc | IEC 60079-0, IEC 60079-7, IEC 60079-31 |
| 北美 cURus HazLoc | Class I, Zone 2, AEx ec IIC Gc / Ex ec IIC Gc U Class II, Zone 22, AEx tc IIIC Dc / Ex tc IIIC Dc U Class I, Div 2, Groups A, B, C, D Class II, III, Div 2, Groups F, G | ANSI/UL 60079-0, ANSI/UL 60079-7, CAN/CSA-C22.2 |
| 北美 UL 列名认证 | cULus Listed | UL 61010-1, CAN/CSA-C22.2 No. 61010-1 |
| 中国 CCC 防爆认证 | SITIIAS 认证 | GB/T 3836.2021（爆炸性环境系列标准） |
潜在爆炸区域特殊使用条件
- 对于气体防爆型式“ec”，阀岛必须装入符合 EN/IEC 60079-0 和 60079-7 要求且防护等级至少为 IP54 的控制柜内。
- 对于粉尘防爆型式“tc”，阀岛必须装入符合 EN/IEC 60079-0 和 60079-31 要求且防护等级至少为 IP6X 的控制柜内。
- 在危险爆炸性环境中，24 V 电源、SIA 安全端子及数字输入接线端子只能在完全断电状态下插拔。
- 爆炸性环境中严禁使用热插拔功能，除非现场使用专业测试设备确认无爆炸性混合气体环境。
- 供电电路必须配置瞬态过电压保护装置，确保峰值电压不超过额定峰值电压的 140%。
订货配件与软件集成
| 配件说明 | 订货号 |
|---|---|
| 5针弹簧端子排（通信及显示屏供电插头） | 920180 |
| 2针弹簧端子排（气动阀 AUX 24 V 供电插头） | 920442 |
| M5 × 10 A2 DIN 6912 螺钉组（AirLINE Quick 柜底固定螺钉，10只装） | 308661 |
| 高度适配器（适用于带中间供气的16阀底板） | 754962 |
| 固定板（适用于带中间供气的16阀底板） | 60005568 |
| 盲板（适用于带中间供气的16阀底板） | 754967 |
| Bürkert Communicator 组态配置软件 | 8920型 |
| USB büS 编程工具箱套件 1（含终端电阻适配器与电缆，配8920软件） | 772426 |
| ME43 型现场总线网关（PROFIBUS DP） | 301803 |
