宝德 BURKERT（BURKERT）2933 型手动隔膜阀由一个手动执行机构、一个膜片和一个两通阀体组成。带塑料或不锈钢手轮的手动执行机构允许在卫生或腐蚀性环境中使用。利于流动的无死区阀体能够实现高流量值，用途广泛。阀体和隔膜有各种常见的材料和规格可供选择。执行机构具有紧凑的可高压灭菌设计，与所有其他 Bürkert 隔膜阀兼容。我们还推出了防爆的 ATEX/IECEx 设备型号。手动执行机构配备了一个直观的集成式位置指示器、一个可重复的行程指示器和一个可调节的关闭限位装置。
常规技术参数
| 产品特征 | 说明 |
|---|---|
| 锻造阀体 (VS) | 锻造不锈钢 1.4435 符合 BN2 DIN EN 10222-5、F316L 符合 ASTM A182/A182m 和 316L 符合 ASME BPE |
| 管压式阀体 (VP) | 不锈钢管 1.4435-BN2/UNS S31603 (316L) 符合 DIN 11866、ASTM A269/A270、DIN EN 10217-7/10216-5 |
| 铸造阀体 (VG) | 不锈钢铸件 1.4435/316L |
| 塑料阀体 (PW、PV、PP、PD) | PVC-C、PVC-U、PP、PVDF |
| 膜片 | EPDM (AD)、PTFE/EPDM (EA)、高级 PTFE/EPDM (EU)、GYLON® 和 EPDM 复合材料 (ER) |
| 执行机构 | 不锈钢/PPS, PPS/PPS, 不锈钢/不锈钢 |
| 膜片尺寸 | 8 至 100 |
| 公称直径 | DN 06 至 DN 100 (1/8 至 4 英寸) |
认证和符合性
根据欧盟符合性声明，产品符合欧盟认证。
- 防爆： 作为 2 类设备适用于 1/21 区和 2/22 区。ATEX：EPS 18 ATEX 2 008 X II 2G Ex h IIC T4...T2 Gb / II 2D Ex h IIIC T135 °C...T300 °C Db。IECEx：IECEx EPS 18.0007X Ex h IIC T4...T2 Gb / Ex h IIIC T135 °C...T300 °C Db。
- 3-A Sanitary Standards Inc.： 产品根据证书符合 3-A Sanitary Standards Inc. (3-A SSI) 标准。
- FDA： 由 EPDM、PTFE/EPDM、高级 PTFE/EPDM 和 GYLON® 和 EPDM 复合材料制成的膜片就其成分而言符合由 FDA 发布的《联邦法规汇编》。
- USP： 膜片根据 USP Class VI 进行测试。
- EC 法规 1935/2004： 膜片就其成分而言适用于食品和饮料。

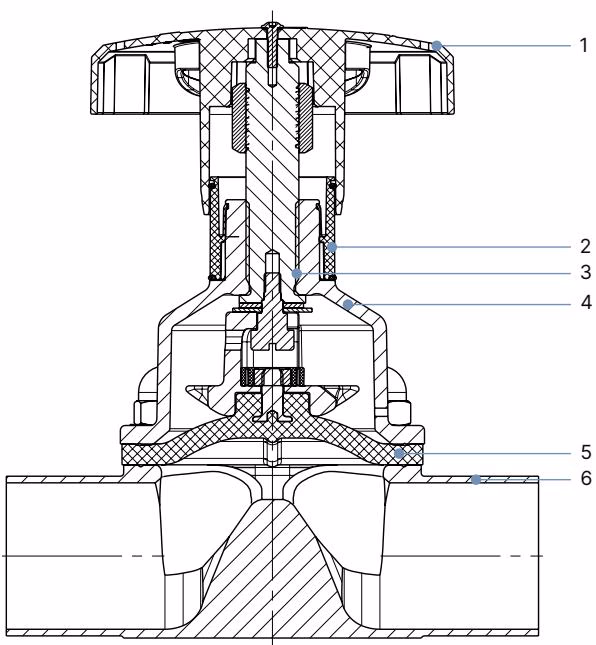

材料
注意
您的产品型号可能与此插图有所不同，具体取决于阀体和接口型号。
| 编号 | 元件 | 材料 |
|---|---|---|
| 1 | 手轮 | 聚苯硫醚 (PPS), 不锈钢 1.4308 |
| 2 | 可视化位置指示器 | 聚酰胺 (PA), 不锈钢 1.4305 |
| 3 | 阀杆 | 不锈钢 1.4305 |
| 4 | 膜片底座 | 不锈钢 1.4308, 聚苯硫醚 (PPS) |
| 5 | 膜片 | EPDM (AD)、PTFE/EPDM (EA)、高级 PTFE/EPDM (EU)、GYLON® 和 EPDM 复合材料 (ER) |
| 6 | 阀体 | 参见常规技术参数 |
尺寸
手动执行机构 (膜片尺寸 8 至 25)
| 膜片尺寸 | H1 | H2 | ∅ B |
|---|---|---|---|
| 8 | 54 | 49 | 35 |
| 15 | 84 | 78 | 45 |
| 20 | 95 | 86 | 45 |
| 25 | 101 | 90 | 45 |
带焊接接口的锻造阀体 (VS)
| 膜片尺寸 | 管道接口 DN | ∅ D1 | s | L | h | H |
|---|---|---|---|---|---|---|
| DIN EN ISO 1127 / ISO 4200 / DIN 11866 系列 B | ||||||
| 8 | 8 | 13.5 | 1.6 | 90 | 9.3 | 18.8 |
| 15 | 15 | 21.3 | 1.6 | 110 | 12.05 | 23.75 |
| 20 | 20 | 26.9 | 1.6 | 119 | 16.0 | 30.3 |
| 25 | 25 | 33.7 | 2.0 | 129 | 19.0 | 37.0 |
| 40 | 40 | 48.3 | 2.0 | 161 | 27.6 | 52.4 |
| 50 | 50 | 60.3 | 2.0 | 192 | 35.5 | 68.3 |
塑料阀体（PW、PV、PP、PD），双油令连接
| 膜片尺寸 | A | L1 | L2 | ∅ d | h | H |
|---|---|---|---|---|---|---|
| PP (PP) | ||||||
| 15 | 25 | 125 | 14.5 | 19.2 | 12 | 33 |
| 20 | 25 | 146 | 16 | 24.2 | 17 | 42 |
| 25 | 25 | 158 | 18 | 31.1 | 19 | 49 |
| 32 | 45 | 181 | 20.5 | 39 | 25 | 52.5 |
| 40 | 45 | 207 | 23.5 | 48.9 | 28.6 | 65.5 |
| 50 | 45 | 245 | 27.5 | 61.6 | 35.5 | 79 |
性能说明
最大允许介质压力
| 膜片尺寸 | 最大工作压力 [bar] (EPDM/FKM) | 最大工作压力 [bar] (PTFE/GYLON®) |
|---|---|---|
| 8 至 40 | 10 | 10 |
| 50 | 7 / 10 | 7 / 10 |
| 65 至 80 | 10 | 10 |
| 100 | 6 | 6 |

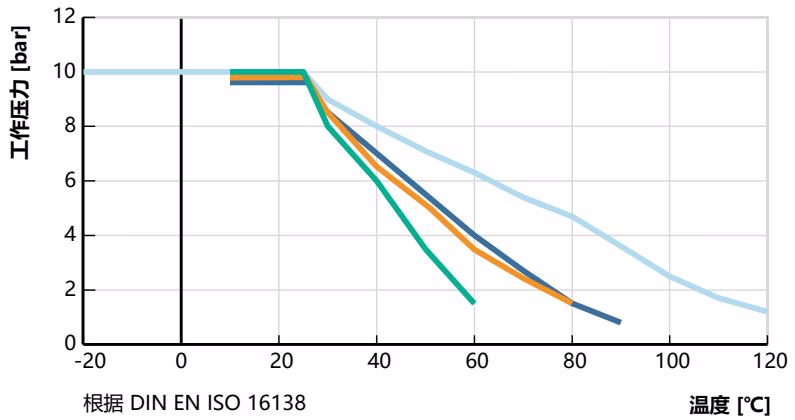

塑料阀体的压力温度图
注意
这些信息对于材料选择非常重要。请遵守允许的工作压力，具体取决于介质温度。
安装
警告
不当安装会导致受伤风险。安装只能由授权的技术人员使用合适的工具进行。请遵守拧紧扭矩。
自排空安装位置
安装人员和操作人员有责任确保自排空。自排空角度 (α) 取决于阀体尺寸和管道接口的内径 (DN)。阀体管道接口上的标记可作为定位辅助。标记必须朝上。
螺钉的拧紧扭矩
| 膜片尺寸 | 拧紧扭矩 [Nm] (VS, VG, PP, PVC-C, PVC-U, PVDF - EPDM/FKM) | 拧紧扭矩 [Nm] (VS, VG, PP, PVC-C, PVC-U, PVDF - PTFE) |
|---|---|---|
| 8 | 2 | 2.5 |
| 15 | 3.5 | 4 |
| 20 | 4 | 4.5 |
| 25 | 5 | 6 |
| 32 | 6 | 8 |
| 40 | 8 | 10 |
| 50 | 12 | 15 |
TIP
分 3 个阶段（约 1/3、约 2/3、3/3 的拧紧扭矩）交叉拧紧每个紧固螺钉。膜片应均匀地定位并压在执行机构和阀体周围。
