宝德 BURKERT 2933 型两位两通手动隔膜阀采用优化的流体阀体、可高压灭菌的执行机构和集成位置指示器,适用于卫生和腐蚀性介质。

宝德(BURKERT)2933 型手动隔膜阀由一个手动执行机构、一个膜片和一个两通阀体组成。带塑料或不锈钢手轮的手动执行机构允许在卫生或腐蚀性环境中使用。利于流动的无死区阀体能够实现高流量值,用途广泛。阀体和隔膜有各种常见的材料和规格可供选择。执行机构具有紧凑的可高压灭菌设计,与所有其他 Bürkert 隔膜阀兼容。我们还推出了防爆的 ATEX/IECEx 设备型号。手动执行机构配备了一个直观的集成式位置指示器、一个可重复的行程指示器和一个可调节的关闭限位装置。
| 产品特征 | |
|---|---|
| 锻造阀体 (VS) | 锻造不锈钢 1.4435 符合 BN2 DIN EN 10222-5、F316L 符合 ASTM A182/A182m 和 316L 符合 ASME BPE |
| 管压式阀体 (VP) | 不锈钢管 1.4435-BN2/UNS S31603 (316L) 符合 DIN 11866、ASTM A269/A270、DIN EN 10217-7/10216-5 |
| 铸造阀体 (VG) | 不锈钢铸件 1.4435/316L |
| 塑料阀体 (PW、PV、PP、PD) | PVC-C、PVC-U、PP、PVDF |
| 膜片 | EPDM (AD)、PTFE/EPDM (EA)、高级 PTFE/EPDM (EU)、GYLON® 和 EPDM 复合材料 (ER) |
| 执行机构 | 不锈钢/PPS, PPS/PPS, 不锈钢/不锈钢 |
| 膜片尺寸 | 8 至 100 |
| 标准表面质量 (VS) | 内部电解抛光: Ra ≤ 0.38 μm (ASME BPE SF4/DIN HE4) 内部机械抛光: Ra ≤ 0.5 μm (ASME BPE SF1) |
| 工作介质 | 中性气体和液体,高纯度,无菌,腐蚀性或研磨性介质 |
| 介质温度 (EPDM) | -10 至 +143 °C (+150 °C 下蒸汽灭菌 60 分钟) |
| 公称直径 | DN 06 至 DN 100 (1/8 至 4 英寸) |
| 环境温度 | -10 至 130 °C (短时间内高达 150 °C),可高压灭菌 |

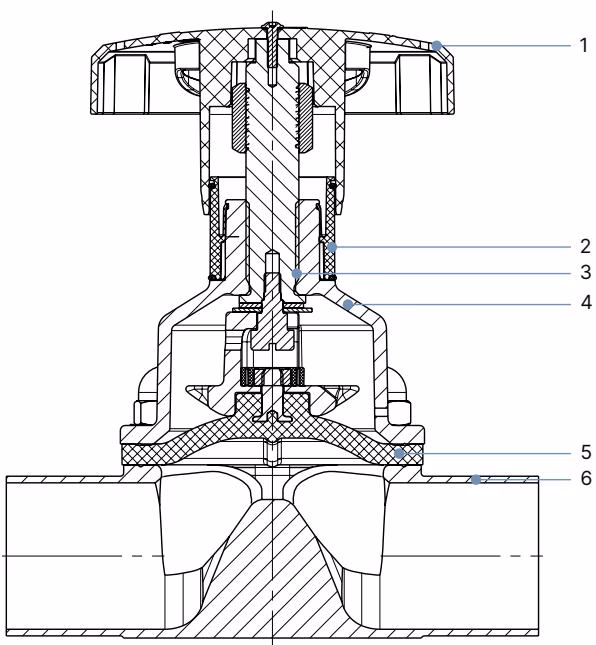

注意
您的产品型号可能与此插图有所不同,具体取决于阀体和接口型号。

| 编号 | 元件 | 材料 |
|---|---|---|
| 1 | 手轮 | 聚苯硫醚 (PPS), 不锈钢 1.4308 |
| 2 | 可视化位置指示器 | 聚酰胺 (PA), 不锈钢 1.4305 |
| 3 | 阀杆 | 不锈钢 1.4305 |
| 4 | 膜片底座 | 不锈钢 1.4308, 聚苯硫醚 (PPS) |
| 5 | 膜片 | EPDM (AD)、PTFE/EPDM (EA)、高级 PTFE/EPDM (EU)、GYLON® 和 EPDM 复合材料 (ER) |
| 6 | 阀体 | 锻造钢、管压、铸造或塑料 |
| 打开位置 | 关闭位置 |
|---|---|
![]() | ![]() |
| 膜片尺寸 | H1 | H2 | ∅ B |
|---|---|---|---|
| 8 | 54 | 49 | 35 |
| 15 | 84 | 78 | 45 |
| 20 | 95 | 86 | 45 |
| 25 | 101 | 90 | 45 |

DIN EN ISO 1127 / ISO 4200 / DIN 11866 系列 B
| 膜片尺寸 | 管道接口 DN | ∅ D1 | s | L | h | H | 产品代码 |
|---|---|---|---|---|---|---|---|
| 8 | 8 | 13.5 | 1.6 | 90 | 9.3 | 18.8 | SA40 |
| 15 | 8 | 13.5 | 1.6 | 108 | 8.15 | 19.85 | SA40 |
| 8 | 10 | 17.2 | 1.6 | 90 | 9.3 | 18.8 | SA41 |
| 15 | 10 | 17.2 | 1.6 | 110 | 12.05 | 23.75 | SA41 |
| 15 | 15 | 21.3 | 1.6 | 110 | 12.05 | 23.75 | SA42 |
| 20 | 15 | 21.3 | 1.6 | 119 | 16.0 | 30.3 | SA42 |
| 20 | 20 | 26.9 | 1.6 | 119 | 16.0 | 30.3 | SA43 |
| 25 | 20 | 26.9 | 1.6 | 119 | 19.0 | 37 | SA43 |
| 25 | 25 | 33.7 | 2.0 | 129 | 19.0 | 37 | SA44 |
| 40 | 25 | 33.7 | 2.0 | 161 | 27.6 | 52.4 | SA44 |
| 40 | 32 | 42.4 | 2.0 | 161 | 27.6 | 52.4 | SA45 |
| 40 | 40 | 48.3 | 2.0 | 161 | 27.6 | 52.4 | SA46 |
| 50 | 50 | 60.3 | 2.0 | 192 | 35.5 | 68.3 | SA47 |
| 80 | 65 | 76.1 | 2.0 | 250 | 51.0 | 98.1 | SA48 |
| 80 | 80 | 88.9 | 2.3 | 250 | 51.0 | 98.1 | SA49 |
| 100 | 100 | 114.3 | 2.3 | 295 | 63.5 | 127.0 | SA39 |
| 膜片尺寸 | 管道接口 DN | Kv 值 (水) [m³/h] (DIN EN ISO 1127) |
|---|---|---|
| 8 | 8 | 1.5 |
| 15 | 15 | 6.5 |
| 20 | 20 | 12.5 |
| 25 | 25 | 18 |
| 40 | 40 | 41 |
| 50 | 50 | 66 |
| 65 | 65 | 110 |
| 80 | 80 | 160 |
| 100 | 100 | 235 |
| 膜片尺寸 | 最大工作压力 [bar] (EPDM/FKM) | 最大工作压力 [bar] (PTFE/高级 PTFE/GYLON®) |
|---|---|---|
| 8...40 | 10 | 10 |
| 50 | 7 / 10 | 7 / 10 |
| 65...80 | 10 | 10 |
| 100 | 6 | 6 |
注意
以下拧紧扭矩值基于上述静态介质压力。扭矩过大可能会导致膜片的使用寿命缩短。对于规定的拧紧扭矩,公差为 +10%。

| 膜片尺寸 | 介质压力 [bar] | 静态拧紧扭矩 [Nm] (EPDM/FKM) | 静态拧紧扭矩 [Nm] (PTFE) |
|---|---|---|---|
| 8 | 10 | 0.6 | 1.1 |
| 15 | 10 | 0.8 | 1.7 |
| 20 | 10 | 0.9 | 3 |
| 25 | 10 | 1.2 | 3.5 |
| 32 | 10 | 2.5 | 4 |
| 40 | 10 | 4.5 | 7 |
| 50 | 10 | 6.0 | 11 |
| 65 | 10 | 8.0 | 23 |
| 80 | 10 | 12.0 | 21 |
| 100 | 6 | 11.0 | 22 |
危险
高压和介质泄漏会导致受伤危险。在设备或系统上工作之前,请关闭压力。排气或排空管路。
警告
安装不当会导致受伤危险。安装只能由授权的技术人员使用合适的工具进行。请遵守拧紧扭矩。
安装位置: 任意,最好执行机构朝上。安装人员和操作人员有责任确保自排空。自排空角度 (α) 取决于阀体尺寸和管道接口的内径 (DN)。阀体接口上的标记可作为定位辅助,该标记必须朝上。
