宝德（BURKERT）20133890（2973 型）是一款带手动执行机构的两位两通隔膜阀（全功能）。带塑料手轮的手动执行机构允许在卫生或腐蚀性环境中使用。利于流动的无死区阀体能够实现高达 14.6 m³/h 的高流量。执行机构具有紧凑的可高压灭菌设计，带有一个光学位置指示器及其可重复的行程刻度。该型号还具有可调节的行程上限和下限以及锁定装置。

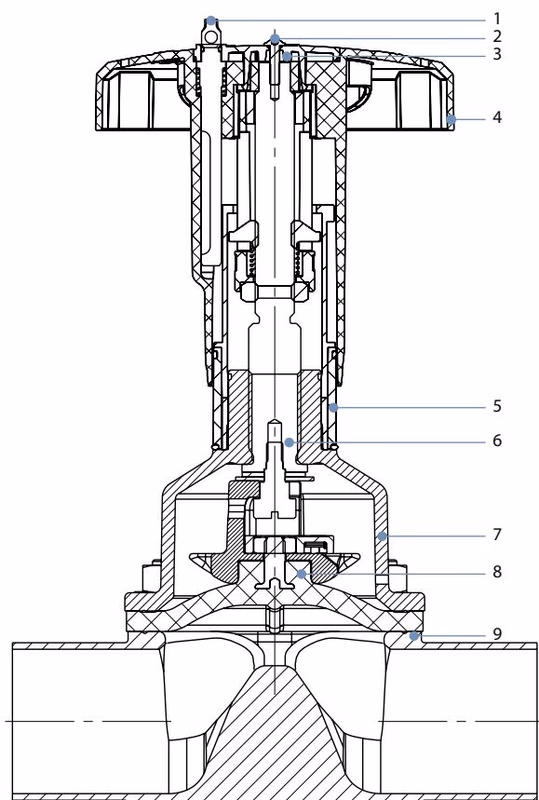

材料说明

20133890 型号采用 316L/1.4435 不锈钢铸造阀体和 EPDM 高温隔膜，适用于 -10 °C 至 +143 °C 的介质温度。

编号	元件	材料
1	锁定销	不锈钢 1.4305
2	螺栓	不锈钢 A2
3	手轮盖	聚酰胺 (PA)
4	手轮	聚苯硫醚 (PPS)
5	可视化位置指示器	聚酰胺 (PA)
6	阀杆	不锈钢 1.4305
7	隔膜底座	不锈钢 1.4308
8	隔膜	EPDM 高温
9	阀体	不锈钢铸件 316L/1.4435

尺寸

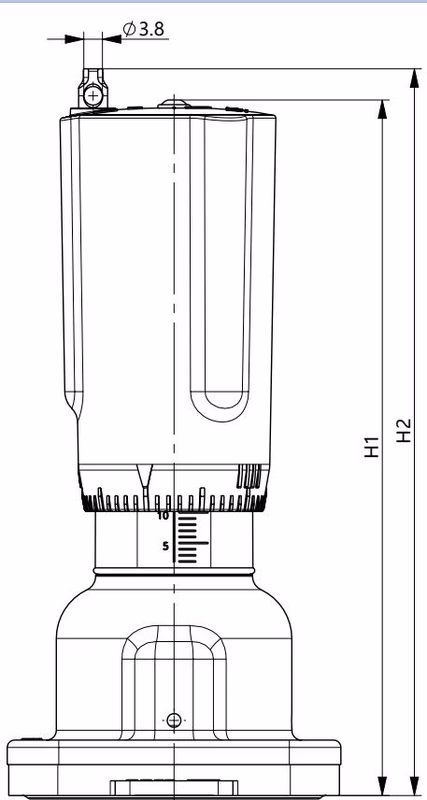

手动执行机构

隔膜尺寸	H1	H2	H3	H4	∅ B
25	143	149	133	139	45

INFO

尺寸单位为 mm，除非另行说明。

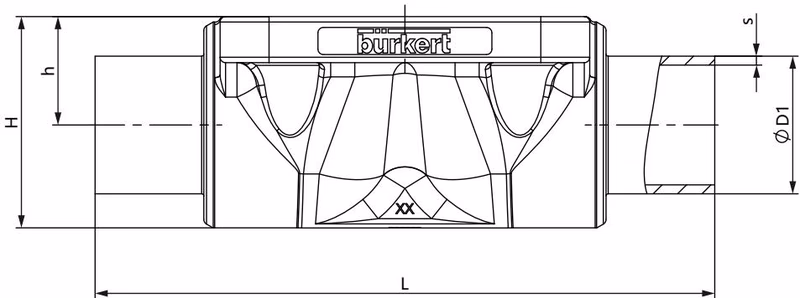

带焊接接口的铸造阀体 (VG)

隔膜尺寸	管道接口	∅D1	s	L	h	H
25	1 英寸 (ASME BPE)	25.4	1.65	114	20.0	39.0

性能说明

流量特点

隔膜尺寸	管道接口	Kv 值 (水) [m³/h]
25	1 英寸	14.6

介质压力

隔膜尺寸	最大静态工作压力 [bar]	拧紧扭矩 (EPDM) [Nm]
25	10	1.2

WARNING

拧紧扭矩值基于上述静态介质压力。扭矩过大可能会导致膜片的使用寿命缩短。对于规定的拧紧扭矩，公差为 +10%。

安装注意事项

确保自排空是安装人员和操作人员的责任。阀体接口上的标记作为方向辅助，必须指向上方。实际的排空角度必须使用合适的测量工具进行设置。
