宝德 BURKERT 8652 型 AirLINE 阀岛（型号 20139966）专门针对过程自动化要求而研发。LC 显示屏上的新诊断功能既能以纯文本又能以图标形式显示。这简化了所显示消息的分配，从而在调试和维护期间节省时间。此外，还可以向控制器发送诊断消息，因此可以快速总览设备状态。
硬件配置针对控制柜底板安装进行了优化。当然，也可以安装到标准导轨上。此外，重要的气动功能确保过程安全性提高。由此能够防止例如排气管道中的止回阀因产生的压力峰值意外松开。
- 可安全关闭阀门
- 通过 PROFINET S2 提高系统可用性（系统冗余）
- 通过气动功能实现过程安全性
- 优化开关柜底板安装
- 符合 ATEX/IECEx 2 区、CCC、cURus 的防爆版本
1. 常规技术参数
| 产品特征 | |
|---|---|
| 材料 | |
| 外壳 | PA (聚酰胺) |
| 密封件 | NBR 和 PUR |
| 单阀片宽度 | 11 mm |
| 手动开关 | 可选手动，带键控手动、锁扣 |
| 阀槽的数量 | 最大 24 |
| 可控最大阀数 | 最大 48 |
| 性能数据 | |
| 压力范围 | 真空至 10 bar |
| 外部供气 (辅助先导空气) | 3 至 10 bar |
| 流量 QNn 值 (空气) | 310 l/min (在 +20 °C、阀门入口处 6 bar 压力及 1 bar 压力差下测量) |
| 在热插拔功能时流量 | 流量减少约 3% |
| 额定运行模式 | 连续运行 (100% ED) |
| 电气参数 | |
| 工作电压 | 24 V DC (±10% 允差) |
| 每个阀门的标称功率 | 0.7 W (功率下降之后 0.175 W) |
| 每个阀门的额定电流 | 29 mA (功率下降后 10 mA) |
| 是否配位置反馈 DI 接点 | 最大可配 48 DI |
| 介质参数 | |
| 工作介质 | 无油和含油的干燥压缩空气、中性气体 (推荐 5 μm 过滤器) |
| 压缩空气质量 | ISO 8573-1: 2010, 等级 7.4.4 |
| 环境与安装 | |
| 防护等级 | 裸露安装时 IP20；在封闭电控柜内用铝质快装底板安装时 IP65 |
| 环境温度 | -10 °C 至 +55 °C |
2. 铝质快装底板 AirLINE Quick
借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。
您的优势
- 在控制柜中占用空间更少
- 由此可使用更紧凑的控制柜
- 通过直接在控制柜底板上连接软管接头，减少安装工作
| 产品特征 | |
|---|---|
| AirLINE Quick 适配器板 | 不锈钢 1.4301 / 阳极氧化铝 |
| 工作-气管快装接口 | 不锈钢 1.4401 / 镀镍黄铜 |
| 每个站点的阀门功能 | 8、16、24、32、40 和 48 |
| 气动进气/排气 | 气管快插接口 D10 mm, 3/8 英寸 |
| 工作-气管快装接口 | 气管快插接口 D6 mm, 1/4 英寸 |
3. 回路功能
标准功能
| 回路功能 | 说明 |
|---|---|
| C (WW C) | 二位三通电磁阀，伺服辅助，带手动开关，不通电时常闭位置 |
| C (WW C) | 2个二位三通电磁阀，伺服辅助，带手动开关，不通电时常闭位置 |
| D (WW D) | 2个二位三通电磁阀，伺服辅助，带手动开关，不通电时常开位置 |
| H (WW H) | 二位五通电磁阀，伺服辅助，带手动开关。通过接口(1)加压。 |
| L (WW L) | 三位五通电磁阀，伺服辅助，带手动开关，中封式。 |
| M (WW M) | 三位五通电磁阀，伺服辅助，带手动开关，中压式。 |
| N (WW N) | 三位五通电磁阀，伺服辅助，带手动开关，中泄式。 |
| Z (WW Z) | 二位五通电磁阀，伺服辅助，带2个线圈和手动开关的脉冲版本。 |
SIA 版本（用于与安全相关的关闭）
| 回路功能 | 说明 |
|---|---|
| C (WW C) | 二位三通电磁阀，伺服辅助，不通电时常闭位置 |
| C (WW C) | 2个二位三通电磁阀，伺服辅助，不通电时常闭位置 |
| H (WW H) | 二位五通电磁阀，伺服辅助。通过接口(1)加压。 |
| L (WW L) | 三位五通电磁阀，伺服辅助，中心位置所有连接均锁定 |
4. 认证和符合性
- 防爆: 作为 3 类设备适用于 2/22 区。ATEX: II 3G Ex ec IIC Gc / II 3D Ex tc IIIC Dc。IECEx: Ex ec IIC Gc / Ex tc IIIC Dc。
- 北美 (美国/加拿大): 可选美国和加拿大的 UL 列名认证 (UL 61010-1) 及危险场所 UL 认可 (Class I, Zone 2; Class II, Zone 22; Class I, Div 2)。
- 中国强制认证 (CCC): 具有此防爆认证的产品适合在中国引进并用于危险应用。
5. 外形尺寸

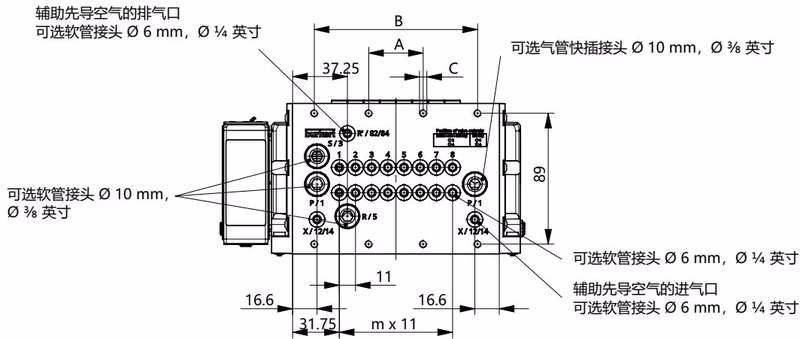

4 阀槽、8 阀槽和 12 阀槽版本
| 版本 | A | B | C | m | n |
|---|---|---|---|---|---|
| 4 阀槽 | 66 | - | 4 x M5 | 3 | 1 |
| 8 阀槽 | 35 | 111 | 8 x M5 | 7 | 2 |
| 12 阀槽 | 77 | 154 | 10 x M5 | 11 | 3 |
16 阀槽、20 阀槽和 24 阀槽版本
| 版本 | A | B | C | D | m | m' | n |
|---|---|---|---|---|---|---|---|
| 16 阀槽 + 底板款, 带中间供排气模块 | 112 | 224 | 10 x M5 | 114.3 | 7 | 7 | 4 |
| 20 阀槽 + 底板款, 带中间供排气模块 | 134 | 268 | 10 x M5 | 158.3 | 11 | 7 | 5 |
| 24 阀槽 + 底板款, 带中间供排气模块 | 156 | 312 | 10 x M5 | 158.3 | 11 | 11 | 6 |
| 16 阀槽 + 底板款, 无中间供排气模块 | 99 | 198 | 10 x M5 | - | 15 | - | 4 |
| 20 阀槽 + 底板款, 无中间供排气模块 | 121 | 242 | 10 x M5 | - | 19 | - | 5 |
| 24 阀槽 + 底板款, 无中间供排气模块 | 143 | 286 | 10 x M5 | - | 23 | - | 6 |
6. 连接方式
通信和显示屏电源
| 5针弹簧端子排 | 颜色 | 分配 |
|---|---|---|
| 1 | 红色 | 24 V DC |
| 2 | 白色 | CAN_H (büS 接口) |
| 3 | 绿色 | 屏蔽层 |
| 4 | 蓝色 | CAN_L (büS 接口) |
| 5 | 黑色 | 0 V DC |
气动阀的电源
| 2针弹簧端子排 | 颜色 | 分配 |
|---|---|---|
| 1 | 红色 | AUX 24 V |
| 2 | 黑色 | 0 V DC |
工业以太网接口
| 工业以太网 (PROFINET IO, EtherNet/IP, Modbus TCP, EtherCAT, CC-Link IE Field Basic) 或 PROFINET S2 | 引脚 | 分配 |
|---|---|---|
| RJ45 | 1 | TX+ |
| RJ45 | 2 | TX- |
| RJ45 | 3 | RX+ |
| RJ45 | 6 | RX- |
7. 产品安装
阀岛在控制柜中的安装情况
为了能够使用热插拔功能，在阀岛安装至控制柜内时应当注意与控制柜前缘的最小间距。
8. 产品组成和结构
带 DI 接点的显示模块（可选）
通过电子模块进行数字输入供电（24V）。每个数字输入的电流强度限制为最大 30 mA。可使用市售的 3 线制传感器和电压介于 10–30 V 之间的 2 线制传感器以及机械无源干接点开关。
| 可能的数据 | 3 线制传感器 | 2 线制传感器 | 机械无源干接点开关 |
|---|---|---|---|
| 操作传感器 | X | X | X |
| 不操作传感器 | X | X | X |
| 短路 | X | - | - |
| 断线 | - | X | - |
用于安全关闭的 6534 型阀门，SIA 版本（可选）
用于安全关闭的 6534 型阀门（SIA 版本）配备额外的连接端子。这使得阀门的电路能够通过外部开关中断。这些阀门版本无手动开关。要使用关闭功能，请将接口与无源干接点（机械开关或继电器）连接。

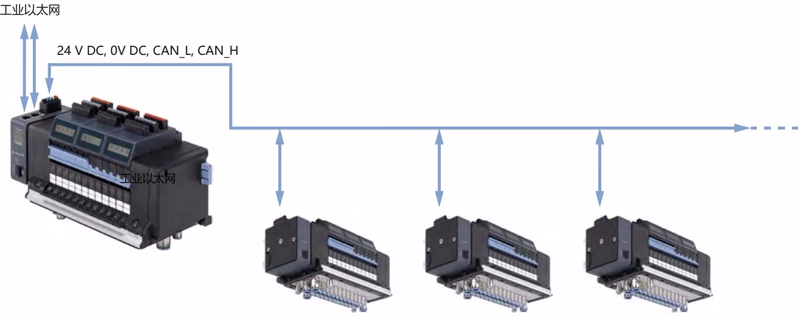

配置示例
下图显示了一个网络示例，其中以带工业以太网版本的 AirLINE 8652 型作为主阀岛，以配备 büS 版本的各种 AirLINE 8652 型作为从阀岛。
9. 潜在爆炸区域中的安全提示
危险
电压导致危险。
- 在设备或系统上进行作业之前，先断电。防止重新接通。
- 在当前爆炸性环境中，对于 24 V 电源、SIA、EVS、数字输入等功能，连接端子只能在断电状态下插入或拔出。
- 禁止在当前爆炸性环境中使用热插拔功能。
警告
静电电荷可能导致爆炸危险。
- 采取适当措施确保潜在爆炸区域不会出现静电电荷。
- 只能用湿布或防静电布轻轻擦拭来清洁设备表面。
