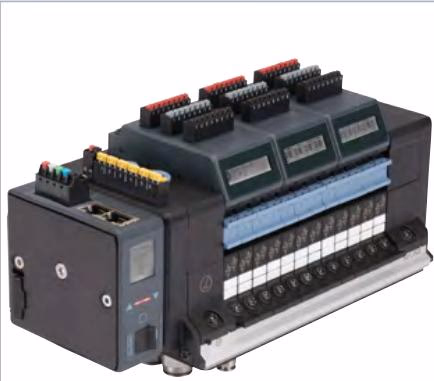

宝德（BURKERT）8652 型 AirLINE 阀岛专门针对过程自动化要求而研发。LC 显示屏上的新诊断功能既能以纯文本又能以图标形式显示。这简化了所显示消息的分配，从而在调试和维护期间节省时间。此外，还可以向控制器发送诊断消息。因此，可以快速总览设备状态。

硬件配置针对控制柜底板安装进行了优化。当然，也可以安装到标准导轨上。此外，重要的气动功能确保过程安全性提高。由此能够防止例如排气管道中的止回阀因产生的压力峰值意外松开。

常规技术参数

产品特征
外壳材质	PA (聚酰胺)
密封件材质	NBR 和 PUR
单阀片宽度	11 mm
阀槽的数量	最大 24
可控最大阀数	最大 48
压力范围	真空至 10 bar
外部供气 (辅助先导空气)	3 至 10 bar
流量 QNn 值 (空气)	310 l/min (在 +20 °C、阀门入口处 6 bar 压力及 1 bar 压力差下测量)
工作电压	24 V DC (±10% 允差)
每个阀门的标称功率	0.7 W (功率下降之后 0.175 W)
工作介质	无油和含油的干燥压缩空气、中性气体 (推荐 5 μm 过滤器)
防护等级	裸露安装时 IP20；在封闭电控柜内用铝质快装底板安装时 IP65
环境温度	-10 °C 至 +55 °C

铝质快装底板 AirLINE Quick

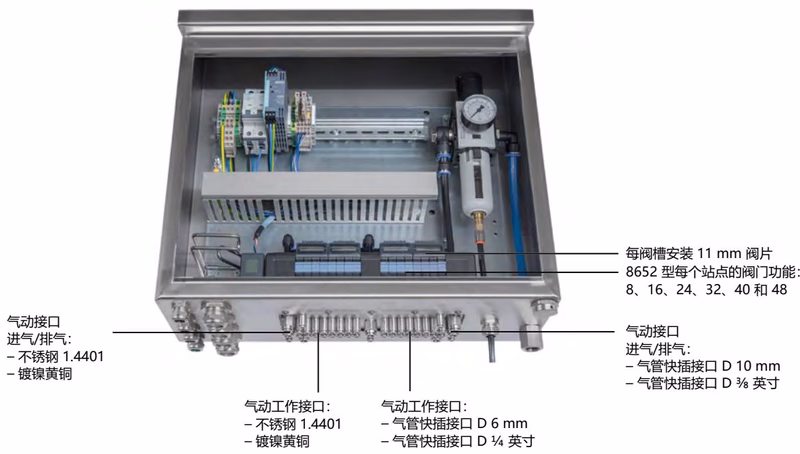

借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。

• 在控制柜中占用空间更少
• 由此可使用更紧凑的控制柜
• 通过直接在控制柜底板上连接软管接头，减少安装工作

认证和符合性

• 防爆: ATEX (II 3G Ex ec IIC Gc, II 3D Ex tc IIIC Dc), IECEx (Ex ec IIC Gc, Ex tc IIIC Dc)。作为 3 类设备适用于 2/22 区。
• 北美 (美国/加拿大): UL 列名认证 (UL 61010-1)，危险场所 UL 认可 (Class I, Zone 2; Class II, Zone 22; Class I, Div 2)。
• 中国: 中国强制认证 (CCC)，具有此防爆认证的产品适合在中国引进并用于危险应用。

外形尺寸

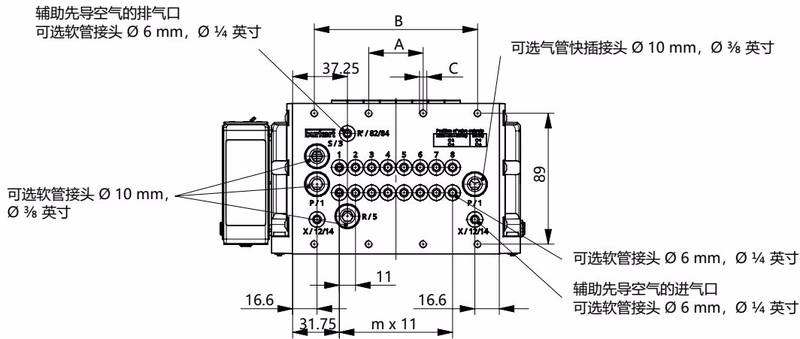

4 阀槽、8 阀槽和 12 阀槽版本

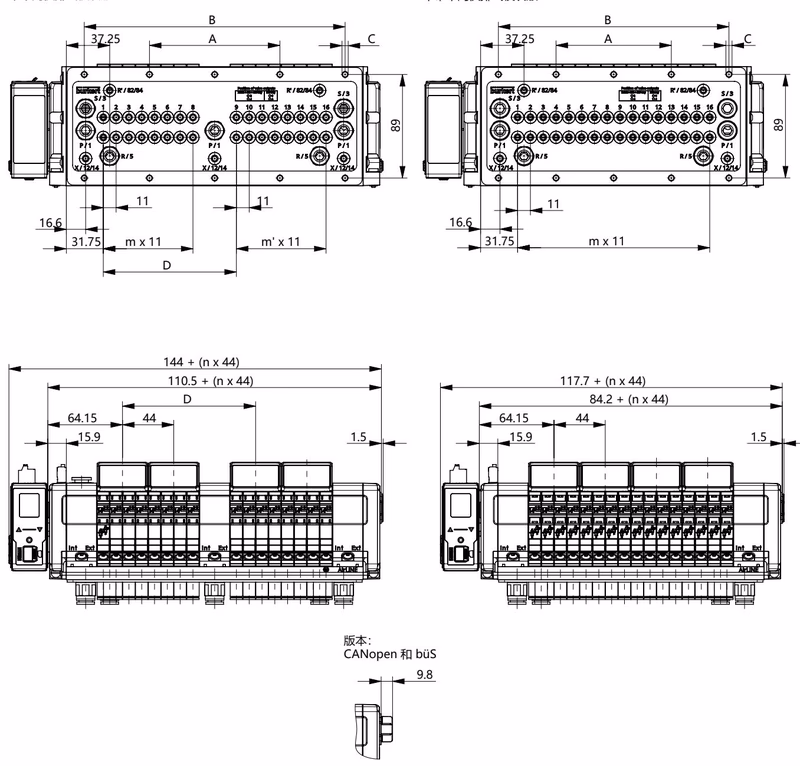

16 阀槽、20 阀槽和 24 阀槽版本

产品安装

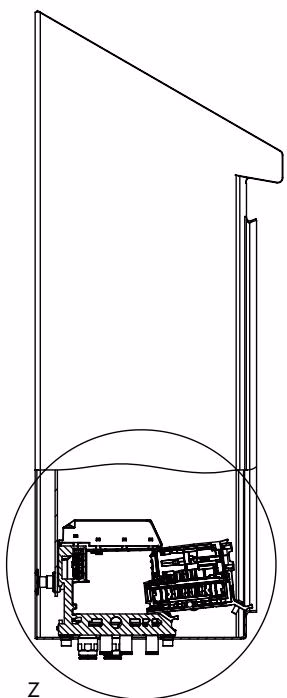

为了能够使用热插拔功能，在阀岛安装至控制柜内时应当注意与控制柜前缘的最小间距。

配置示例

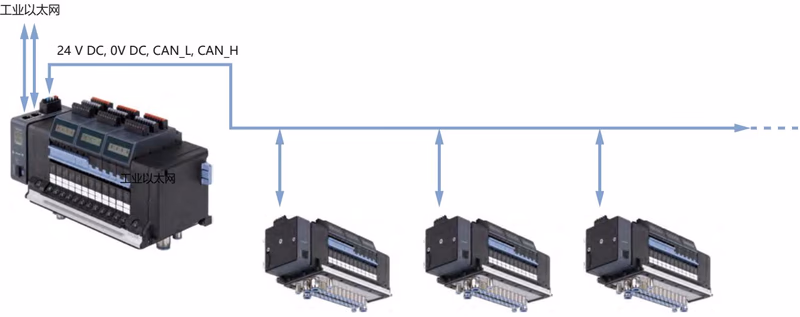

下图显示了一个网络示例，其中以带工业以太网版本作为主阀岛，以配备 büS 版本的各种 AirLINE 8652 型作为从阀岛。

潜在爆炸区域中的安全提示

• 电压导致危险: 在当前爆炸性环境中，连接端子只能在断电状态下插入或拔出。防止重新接通。
• 热插拔: 禁止在当前爆炸性环境中使用热插拔功能，除非可以借助合适的测试设备来证明并确保在一定时间内不存在爆炸性环境。
• 箱体要求: 将设备安装在符合防爆保护型式适用要求的箱体中，且箱体防护等级至少为 IP54 (对于 3G/Gc) 或 IP64 (对于 3D/Dc)。
