宝德（BURKERT）8741 型气体质量流量控制器 (MFC) / 质量流量计 (MFM) 适用于许多应用，可配备工业以太网接口、模拟接口或现场总线接口。基于 CANopen 的 Bürkert 系统总线 (büS) 版本适合集成到现有的 CANopen 网络中或（与 ME43 型现场总线网关相结合）以集成到工业以太网或现场总线的所有通用工业标准中。后一种方式非常适合具有多个控制对象的应用。最多 32 个 MFC 或 MFM 可以连接至现场总线网关。

8741 型可以根据需要配置为 MFM 或 MFC。此外，还提供 Modbus RTU 版本。可选地，设备可以存储最多四条校准曲线。直接位于气流中的热 MEMS 传感器具有非常快的响应时间。Bürkert 直动式比例阀作为执行器可保证高反应灵敏度。

主要特点

• 额定流量范围 0.010 lN/min 至 160 lN/min (参考氮气)
• 高精度和高重复性
• 极快的响应时间
• 通过配置存储卡简化设备的更换工作
• 选项：USP VI 级符合性、FDA 符合性、EC 1935 符合性

常规技术参数

属性	说明
密封件	FKM 或 EPDM (取决于气体)
外壳	PC (聚碳酸酯)
基体	铝或不锈钢 1.4404/316L
与介质接触的材料	不锈钢 1.4310/302、1.4113/434、1.4305/303
工作压力	MFM: 最大 25 bar；MFC: 最大 25 bar (最大工作压力取决于介质和阀门公称直径)
测量精度	±0.8% 测量值 ±0.3% 满量程 (在校准条件下，经过预热后测量)
重复性	±0.1% 满量程
测量量程	1:50，可选 1:100
稳定时间/响应时间	< 300 ms
工作电压	24 V DC (±10% 公差，±2% 残余波纹度)
功耗	1至3 W (作为 MFM)；最高 3至19.5 W (作为 MFC，取决于比例阀型号)
工作介质	中性纯净气体 (其他可按需提供)
介质温度	-10 °C 至 +70 °C (对于氧气，-10 °C 至 +60 °C)
环境温度	-10 °C 至 +50 °C
防护等级	IP20

认证和符合性

符合性标准

根据欧盟符合性声明，产品符合欧盟认证。用于证明其符合欧盟指令的适用标准可以在欧盟型式检验证书和/或欧盟符合性声明中找到。

• 北美（美国/加拿大）： 可选美国和加拿大的 UL 列名认证，符合 UL 61010-1 和 CAN/CSA-C22.2 No. 61010-1 标准。
• 食品和饮料/卫生：
  • FDA——《联邦法规汇编》(适用于版本代码 PL02、PL03)
  • 美国药典委员会 (USP) VI 级 (适用于版本代码 PL04)
  • 欧洲议会和理事会 EC 法规 1935/2004 (适用于版本代码 PL01、PL02)
• 氧气： 可选可用于氧气 (适用于变量代码 NL02)。

性能说明

典型气体的额定流量

注意

所有数值均以 1013.25 mbar 绝对压力和 273.15 K (0 °C)（指数 N）为参考。其他气体及气体混合物可按需提供。

气体	最小 QN [l/min]	最大 QN [l/min]
乙炔	0.01	65
氦气	0.01	1000
二氧化碳	0.02	80
空气	0.01	160
甲烷	0.01	160
氧气	0.01	160
氮气	0.01	160
氢气	0.01	1000
丙烷	0.03	44

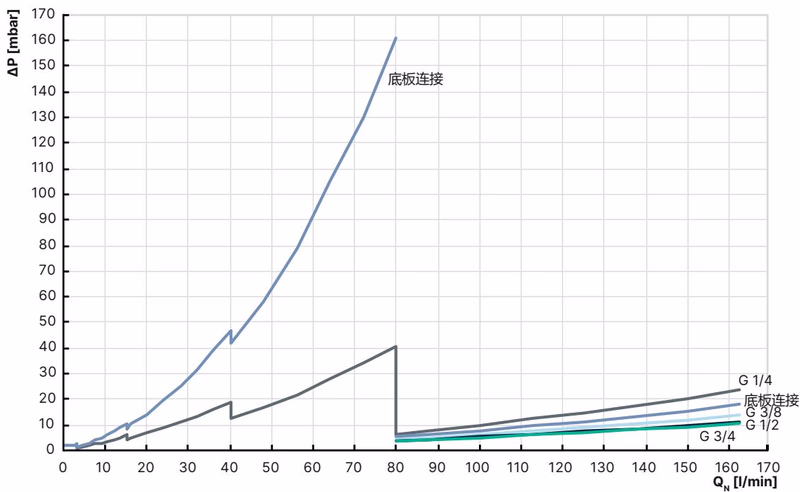

MFM 的压力损失图

该图例举了空气通过时的压力损失特性。为了确定其他气体的压力损失，必须首先换算为相应的空气流量，并考虑其他气体所使用的基体。

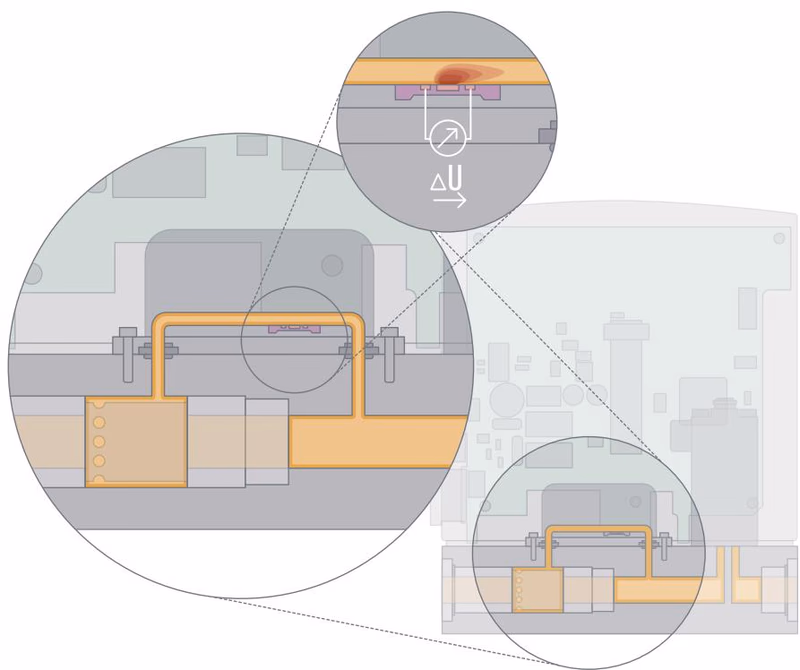

测量原理

测量通过旁路进行。主通道中的层流元件产生一个很小的压差，使小部分流量进入旁路通道。位于该处的传感器以温度差检测质量流量。特殊设计的流量通道内壁上装有带蚀刻膜的硅芯片，用于测量流量。在这层膜上设置了一个加热电阻，以及位于上游和下游的 2 个温度传感器。

如果加热电阻以恒定电压供电，温度传感器的电压差将指示流过芯片的气体流量。
