宝德（BURKERT）20150730（2000型）是一款气动二位二通角座阀，专为控制气体介质和蒸汽的流量而设计。该特定型号配备不锈钢阀体、PPS（聚苯硫醚）执行机构和 PTFE 阀座密封件。它采用 RC 2" 内螺纹连接，Kv 值为 44 m³/h。该阀门的工作压力范围为 0 至 16 bar，介质温度范围为 -10 °C 至 +185 °C，环境温度范围为 +5 °C 至 +140 °C。
工作原理
该阀门采用控制功能 A (SFA)，即在静止位置通过弹簧力关闭。
其设计为阀座上流向（顺介质流关闭）。由于介质位于摆板上方，工作压力有助于关闭阀门并密封阀座。
水锤危险
当流体在阀座上流向时，角座阀不得用于液体介质，否则存在水锤危险。阀座上流向的阀门仅限于蒸汽和气体应用。
技术数据
- 工作介质： 蒸汽、中性气体、氧气和燃气（需具备相应认证）。
- 控制介质： 空气、中性气体。
- 粘度： 最大 600 mm²/s。
- 安装位置： 任意，建议执行机构朝上。
- 防护等级： IP67。
高压危险
在松开管路或阀门之前，请关闭压力并排空管路。如果超过允许的介质压力或控制压力，管路或设备可能会泄漏并爆裂。

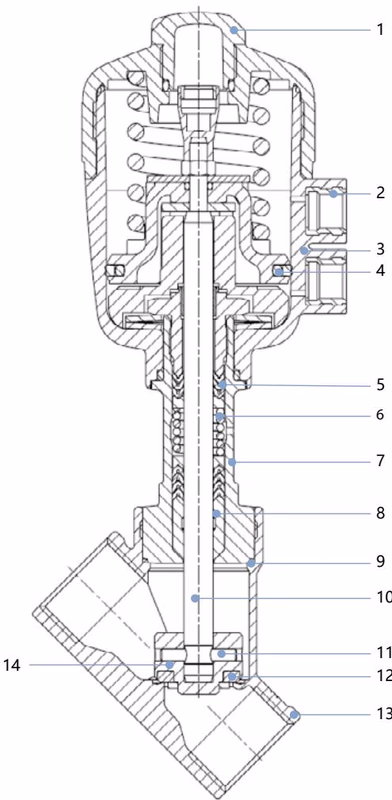

材料说明
20150730 型号采用不锈钢阀体和 PPS 执行机构。自调节填料函采用带弹簧补偿的 PTFE V 型圈，以保持高密封性。
| 部件 | 材料（带 PPS 执行机构的不锈钢阀体） |
|---|---|
| 透明盖板 | PSU |
| 控制空气接口 | 不锈钢 1.4305 |
| 执行机构 | PPS |
| 活塞密封件 | FKM |
| 填料函 | PTFE V 型圈（实心），带弹簧补偿 |
| 弹簧 | 不锈钢 1.4310 |
| 管道 | 不锈钢 CF3M |
| 刮擦器 | PTFE（实心），PEEK |
| 阀体密封件 | 石墨，PTFE（可选） |
| 阀杆 / 插销 | 不锈钢 1.4401 / 1.4404 |
| 阀座密封件 | PTFE |
| 阀体 | 不锈钢 CF3M |
| 摆板 | 不锈钢 CF3M / 1.4401 / 1.4404 |
安装与装配
拆卸执行机构
为防止损坏阀座密封件或阀座轮廓，拆卸执行机构时必须确保阀门处于打开位置。
- 向控制气源接口施加压缩空气 (5.5 bar)，使摆板离开阀座。
- 使用开口扳手 (WAF 22) 从阀体上拆下执行机构。切勿使用管钳。
安装执行机构
- 在重新安装执行机构之前，为管螺纹涂抹润滑脂（例如使用 Klüberpaste UH1 96-402）。
- 向控制气源接口施加压缩空气 (5.5 bar)，使摆板离开阀座，以免在拧入时损坏。
- 将执行机构拧入阀体。遵守 40 ± 3 Nm 的拧紧扭矩。
- 如果控制气源接口的位置不利于软管安装，可以通过将执行机构旋转 360° 进行无级对准。
