PN16
宝德 BURKERT 21155 (0290 型) 是一种伺服辅助式膜片阀。阀门打开时无需压差。膜片与衔铁之间的硬耦合可支持打开过程。集成的“Soft-Kick”功能确保了平缓地打开。电磁线圈采用耐化学腐蚀的环氧树脂封装。为了减少电力消耗，线圈中装有 Kick and Drop 电子元件。
回路功能
作用方式 A (WW A)：二位二通电磁阀，伺服辅助，在断电位置关闭。
材料

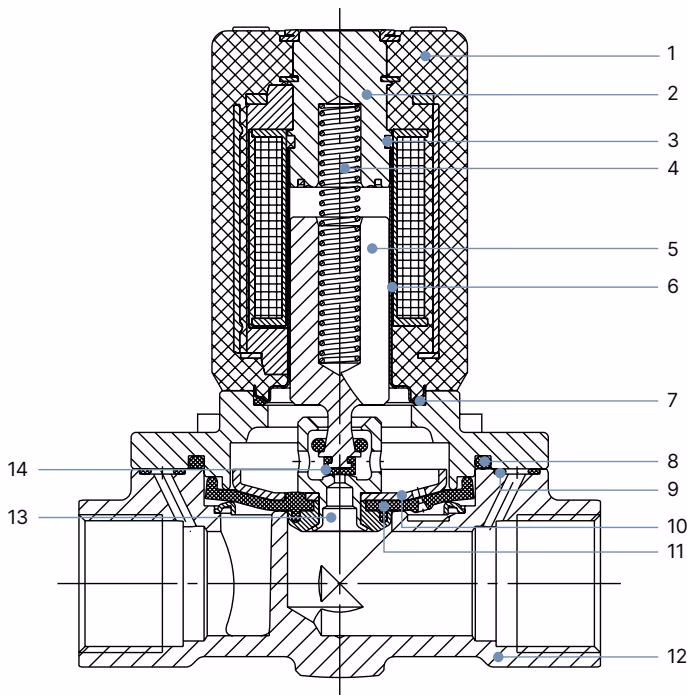

| 编号 | 元件 | 材料 (不锈钢版本) |
|---|---|---|
| 1 | 线圈 | 环氧树脂 |
| 2 | 止动器 | 不锈钢 1.4105、1.4113 或 1.4523 (可选) |
| 3 | 短路环 | 银 |
| 4 | 弹簧 | 不锈钢 1.4310 |
| 5 | 衔铁 | 不锈钢 1.4105 或 1.4113 |
| 6 | 阀芯导向管 | 不锈钢 1.4303 |
| 7-9 | O 型圈 | FKM |
| 10 | 膜片盘 | 不锈钢 1.4401 |
| 11 | 膜片 | FKM |
| 12 | 阀体 | 不锈钢 1.4581 |
| 13 | 先导阀座 | 不锈钢 1.4401 |
| 14 | 阀座密封件 | FKM |
尺寸
INFO

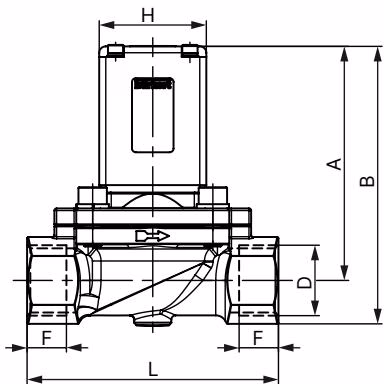

尺寸 mm。对于 G 螺纹，D1 和 F1 尺寸适用。
| DN | A | B | G (D1) | G (F1) | E | L | SW | J | H |
|---|---|---|---|---|---|---|---|---|---|
| 12 | 80 | 94 | G 1/2 | 14 | 40 | 74.5 | 27 | 81 | 40 |
性能说明
功耗
| 公称直径 | Kv 值 (水) P→A | 管道接口 | 吸合功率 (AC/DC) | 保持功率 (AC/DC) | 重量 |
|---|---|---|---|---|---|
| 12 mm | 1.8 m³/h | G 1/2 | 80 W | 25 VA / 10 W | 1.0 kg |
TIP
Kick and Drop 电子元件的线圈是一种交直流线圈（频率编码：UC），适用于 AC 和 DC。
安装与安全
危险
系统内高压导致受伤危险 在松开管路或阀门之前，请关闭压力并排空管路。
触电导致受伤危险 在接触设备或系统之前，请关闭电源并确保其不会被重新激活！遵守适用的电气设备事故预防和安全规定。
安装前准备
安装位置： 安装位置任意。建议：执行机构朝上。
污物过滤器： 为了确保电磁阀的安全运行，必须在阀门入口前安装一个污物过滤器 (≤400µm)。
WARNING
如果线圈和阀体之间没有保护导体功能，则存在触电受伤的危险。请务必连接保护导体。安装线圈后检查保护导体功能。
- 密封件
- 经认证的电气连接插头，例如 2508 型或其他符合 DIN EN 175301-803 A 型标准的合适插头
拧紧电气连接插头，确保最大扭矩为 1 Nm。检查密封件是否正确安装。连接保护导体并检查线圈与阀体之间的电气导通性。
