2032型
宝德（BURKERT）323642 2032型从外部控制的 T 型隔膜阀由一个气动活塞驱动器、一个 PTFE/EPDM 隔膜以及一个不锈钢 T 型阀门外壳组成。经验证、坚固耐用的驱动器采用塑料外壳，可在卫生或侵蚀性环境条件下使用。利于流动的无死角阀壳允许较大的流量通过，用途广泛。驱动器采用紧凑的可高压灭菌设计（PPS 规格）。
该特定型号配备 3/4 英寸 (DN 20) 焊接接口，符合 ASME BPE / DIN 11866 系列 C 标准，采用带 EPDM 支撑膜的 PTFE 膜片，并以常闭 (NC) 控制功能 A 运行。
常规技术参数
| 产品特征 | |
|---|---|
| 阀体材料 | 不锈钢块状材料 1.4435 符合 DIN EN 10088 以及 316L 符合 ASME BPE |
| 膜片材料 | PTFE/EPDM (EA) |
| 执行机构材料 | PPS (聚苯硫醚) |
| 标准表面质量 | 内部电抛光: Ra ≤ 0.38 μm (ASME BPE SF4 / DIN HE4) (外部 Ra ≤ 1.6 μm) |
| 最大控制压力 | 7 bar (对于执行机构尺寸 40 至 125 / PPS) |
| 控制空气接口 | 螺纹 G 1/8 对于执行机构尺寸 40 和 50 |
| 工作介质 | 中性气体和液体，高纯度、无菌、腐蚀性介质 |
| 介质温度 | -10 °C 至 +130 °C (最高 +140 °C 下蒸汽灭菌 60 分钟) |
| 控制介质 | 中性气体、空气 |
| 环境温度 (PPS) | +5 °C 至 +140 °C (执行机构尺寸 ≤ 80 mm) |
控制功能
| 符号 | 说明 |
|---|---|
| 控制功能 A (SFA) | 气动 T 型阀，在静止位置通过弹簧力关闭。 |
| 控制功能 B (SFB) | 气动 T 型阀，在静止位置通过弹簧力打开。 |
| 控制功能 I (SFI) | 两侧气动 T 型阀，开关位置取决于外部控制。 |
认证和符合性
- 3-A Sanitary Standards Inc.: 产品根据证书符合 3-A Sanitary Standards Inc. (3-A SSI)。
- FDA: 由 PTFE/EPDM 制成的膜片就其成分而言符合由 FDA (美国食品药品监督管理局) 发布的《联邦法规汇编》。
- USP: 由 PTFE/EPDM 制成的膜片根据 USP Class VI 进行测试。
- EC 法规 1935/2004: 由 PTFE/EPDM 制成的膜片就其成分而言适用于食品和饮料。
- 防爆 (可选): ATEX: EPS 18 ATEX 2 008 X II 2G Ex h IIC T4…T2 Gb / II 2D Ex h IIIC T135 °C…T300 °C Db。 IECEx: IECEx EPS 18.0007X Ex h IIC T4…T2 Gb / Ex h IIIC T135 °C…T300 °C Db。
材料说明

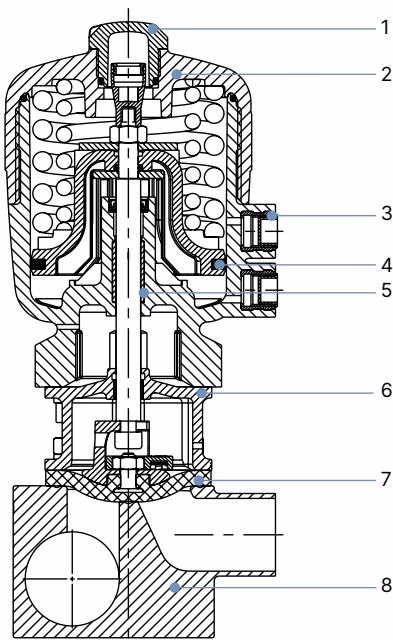

执行机构尺寸 40 至 125
| 编号 | 元件 | 材料 |
|---|---|---|
| 1 | 透明盖板 | 聚砜 PSU |
| 2 | 盖子 | 聚苯硫醚 PPS (标准) / 聚酰胺 PA (可按需提供) |
| 3 | 控制空气接口 | 不锈钢 1.4305 |
| 4 | 活塞密封件 | FKM 氟橡胶 |
| 5 | 插口 | 烧结金属 |
| 6 | 接口 | 不锈钢 1.4404 |
| 7 | 膜片 | PTFE/EPDM (EA) |
| 8 | 阀体 | 不锈钢 |

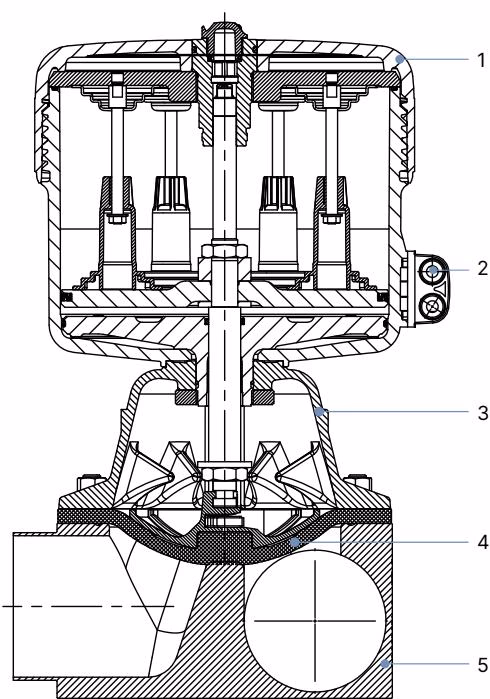

执行机构尺寸 175 和 225
| 编号 | 元件 | 材料 |
|---|---|---|
| 1 | 盖子 | 聚酰胺 PA |
| 2 | 控制空气接口 | 不锈钢 1.4305 |
| 3 | 膜片底座 | 不锈钢 1.4308 |
| 4 | 膜片 | PTFE/EPDM (EA) |
| 5 | 阀体 | 不锈钢 |
尺寸
执行机构
INFO
尺寸 mm，除非另行说明。
膜片尺寸 8 至 50
膜片尺寸 65 至 100
| 膜片尺寸 | 执行机构尺寸 ∅ | ∅ A | C | K | H |
|---|---|---|---|---|---|
| 8 | 40 (C) | 53 | 34 | G 1/8 英寸 | 111 |
| 15 | 50 (D) | 64 | 39 | G 1/8 英寸 | 137 |
| 15 | 63 (E) | 80 | 52 | G 1/4 英寸 | 154 |
| 20 | 63 (E) | 80 | 52 | G 1/4 英寸 | 165 |
| 20 | 80 (F) | 101 | 52 | G 1/4 英寸 | 186 |
| 25 | 63 (E) | 80 | 52 | G 1/4 英寸 | 170 |
| 25 | 80 (F) | 101 | 60 | G 1/4 英寸 | 190 |
| 40 | 100 (G) | 127 | 73 | G 1/4 英寸 | 246 |
| 40 | 125 (H) | 158 | 86 | G 1/4 英寸 | 284 |
| 50 | 100 (G) | 127 | 73 | G 1/4 英寸 | 254 |
| 50 | 125 (H) | 158 | 86 | G 1/4 英寸 | 288 |
| 65 | 175 (K) | 211 | 130 | G 1/4 英寸 | 350 |
| 80 | 175 (K) | 211 | 130 | G 1/4 英寸 | 350 |
| 80 | 225 (L) | 261 | 155 | G 1/4 英寸 | 345 |
| 100 | 225 (L) | 261 | 155 | G 1/4 英寸 | 345 |
带有焊接接口的 T 型阀体
带卡盘接口的 T 型阀体
INFO
卡盘的尺寸要加到焊接接口的尺寸上。
性能说明
控制功能 A 的最大允许工作压力
WARNING
压力数据：表压。静态：在关闭状态下，最大工作压力施加到阀门一侧。
| 膜片尺寸 | 执行机构尺寸 ∅ | 气源压力 [bar] | PTFE/EPDM 密封材料的最大静态工作压力 [bar] |
|---|---|---|---|
| 8 | 40 (C) | 5.0...7 | 10 |
| 15 | 63 (E) | 5.0...7 | 10 |
| 20 | 63 (E) | 5.5...7 | 10 |
| 20 | 80 (F) | 5.0...7 | 10 |
| 25 | 80 (F) | 5.5...7 | 10 |
| 40 | 100 (G) | 5.5...7 | 9 |
| 40 | 125 (H) | 5.5...7 | 10 |
| 50 | 125 (H) | 5.5...7 | 10 |
| 65 | 175 (K) | 5.0...6 | 6 |
| 80 | 225 (L) | 5.0...6 | 10 |
| 100 | 225 (L) | 5.0...6 | 7 |
安装
2032 型 T 型阀的安装位置
安装位置可以是任意位置，但驱动器最好朝上。用于监测泄漏的安装时，隔膜底座中用于监测泄漏的一个孔必须位于最低点。
在环形管上安装 T 型阀时，建议采用以下安装位置：
TIP
确保自动排空是安装人员和操作员的责任。安装时，必须注意管路的倾斜角度保持在 1° … 5°，以及阀门外壳的自动排空角度。
