宝德（BURKERT）329281 5282型是一种伺服辅助式二位二通膜片阀，设计用于控制、关闭和计量中性介质。阀门需要一个最小压差（0.2 bar）才能工作。标准黄铜阀体满足所有欧洲饮用水要求。只要转动管件上的先导阀，就可以将作用方式从常闭 (NC) 改为常开 (NO)。电磁线圈采用耐化学腐蚀的环氧树脂压制而成。5282 配备了一个手动开关，用于调试和测试。

INFO

使用正确连接并安装的设备插座（例如 Bürkert 2508 型），此设备符合 DIN EN 60529 / IEC 60529 的防护等级 IP65。

一般技术参数

产品特征	详细信息
公称直径	DN 25 (1 英寸)
回路功能	A (不通电时常闭位置)
阀体材料	黄铜符合 DIN EN 50930-6 标准
密封材料	NBR (丁腈橡胶)
线圈材料	环氧树脂 (H级)
阀门内部	不锈钢、黄铜
负载周期	连续运行 100% ED
工作电压	120 V
电压频率	60 Hz
电压公差	±10%
公称压力	0.2...10 bar
介质温度	0 °C...+ 80 °C
环境温度	最高 + 55 °C
安装位置	任意，建议执行机构朝上

回路功能

作用方式 A (WW A)： 二位二通电磁阀，伺服辅助，不通电时常闭位置。

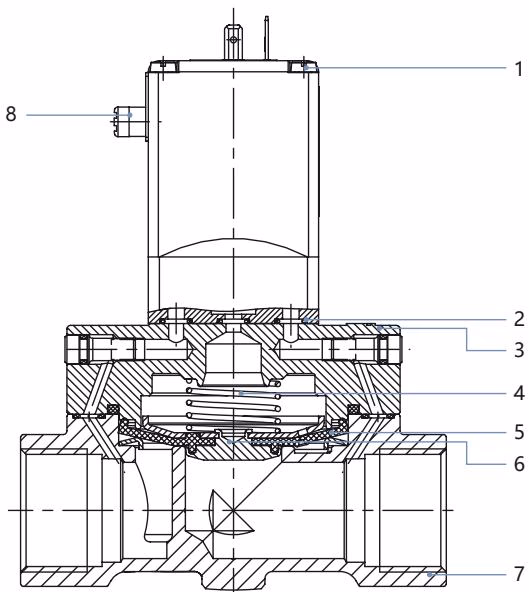

材料说明

编号	元件	材料
1	线圈	环氧树脂
2	O型圈	NBR
3	盖子	黄铜
4	弹簧	不锈钢 1.4310/302
5	膜片	NBR
6	膜片支架	黄铜、不锈钢 1.4401/316
7	阀体	黄铜
8	手动开关	PA

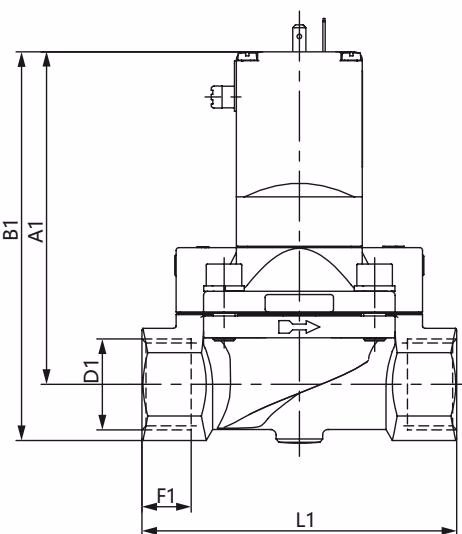

尺寸

螺纹版本

注意：尺寸 mm。对于 NPT 螺纹，D2 和 F2 尺寸适用。

DN	A1	B1	NPT (D2)	NPT (F2)	E1	L1	SW
25	121.5	142.0	NPT 1	16.8	70	115	41

产品安装

WARNING

系统中的高压可能导致受伤。 在断开管路或阀门之前，请关闭压力并给管路排气。

安装前：

• 对安装位置不做要求。建议：驱动器朝上。
• 安装前检查管道是否被污染，必要时进行清洁。

TIP

集污器： 为了使电磁阀安全地运行，必须在阀门入口的前方安装一个集污器 (≤ 500 µm)。

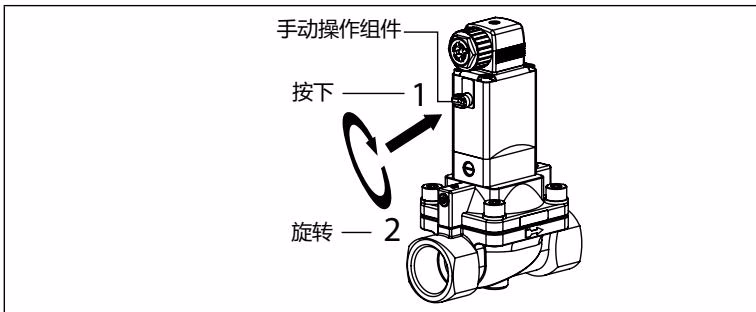

手动操作组件： 当手动操作组件被锁定时，阀门不能再以电动方式被控制。

设置切换时间： 如果需要的话，可以在侧面的节流螺钉处改变阀门的关闭和打开时间。

• 液体介质在关闭时间较短的情况下会发生关闭冲击。关闭时间越短，液体介质的关闭冲击就越大。这些都会导致隔膜使用寿命缩短，并会损坏系统中的其他设备和部件。
• 如果节流螺钉拧得过松，则会发生介质泄漏。
