PN25
宝德（Burkert）337816（2060型）带不锈钢执行机构的气动角座阀适用于最严苛的使用环境。久经考验的自主调节阀杆密封件确保了高密封性，同时实现最长使用寿命。不锈钢执行机构专为要求严苛的应用而开发。激光焊接使清洁性和稳定性高。通过收集废气，执行机构可以独立于环境运行，从而达到最佳的使用寿命和卫生条件。通过经优化的不锈钢角座阀体达到高流量。
特点
- 流线型不锈钢阀体，配有不同的管路接口
- 久经考验的部件确保最长使用寿命
- 适用于严苛环境的不锈钢执行机构
- 凭借自主调节的填料函实现高密封性
- 执行机构可进行 360° 无级旋转
常规技术参数
| 产品特征 | 详细信息 |
|---|---|
| 设计类型 | 角座阀 |
| 公称直径 | DN 10...DN 80, NPS 3/8...NPS 3 |
| 停电状态下的安全位置 | 关闭 (控制功能 A), 打开 (控制功能 B) |
| 流向 | 与关闭方向相反 (阀座下), 与关闭方向相同 (阀座上) |
| 工作压力 | 0 bar(g)...25 bar(g), 真空版本...-0.9 bar(g) |
| 公称压力 | PN 25 (DIN EN 1333), Class 150 (DIN EN 1759) |
| 气源压力 | 2...10.5 bar(g) |
| 介质 | 蒸汽、水、中性气体、酒精、油、燃料、液压液、盐溶液、碱液、有机溶剂 |
| 介质温度 | -40...+230 °C |
| 环境温度 | -10...+130 °C |
控制功能
管道爆裂危险
对于阀座上流向，爆裂的管路和爆裂的设备会导致受伤危险。当使用液体介质时，水锤现象可能会导致管路和设备爆裂。阀座上流向的阀门不适用于液体介质。
- 控制功能 A (CF A)：气动二位二通开/关阀。阀座下流向。在静止位置通过弹簧力关闭。
- 控制功能 B (CF B)：气动二位二通开/关阀。阀座下流向。在静止位置通过弹簧力打开。

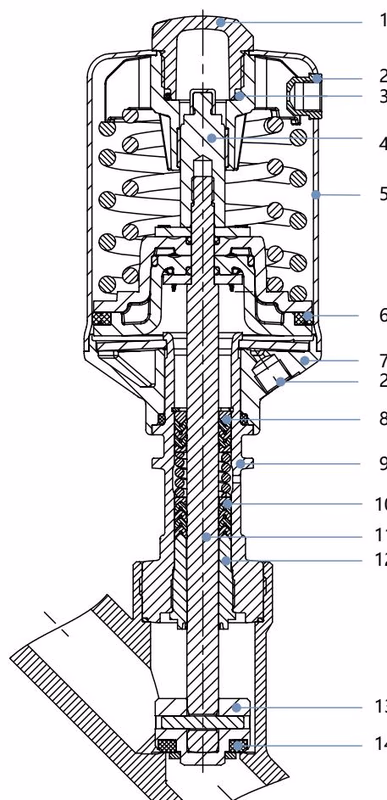

材料
| 编号 | 元件 | 材料 |
|---|---|---|
| 1 | 可视化位置指示器 | 透明罩聚砜 PSU |
| 2 | 控制空气接口 | 螺纹套管 G 1/8 英寸不锈钢 1.4404 (316L) |
| 3 | 弹簧垫 | 不锈钢 1.4308 |
| 4 | 阀杆延伸部分 | 不锈钢 1.4104 |
| 5 | 执行机构外壳 | 不锈钢 1.4404 (316L) |
| 6 | 活塞密封件 | FKM 氟橡胶 |
| 7 | 执行机构底部 | 不锈钢 1.4308 |
| 8 | 弹簧 | 不锈钢 1.4310 |
| 9 | 管道 | 不锈钢 1.4401 (316)/1.4404 (316L) |
| 10 | 填料函 | PTFE V 型圈(实心), 带弹簧补偿 |
| 11 | 阀杆 | 不锈钢 1.4401 (316)/1.4404 (316L) |
| 12 | 导杆 | PTFE (实心) / PEEK |
| 13 | 摆板 | 不锈钢 1.4401 (316)/1.4404 (316L) |
| 14 | 阀座密封件 | PTFE、PEEK (可选)、NBR (可选)、FKM (可选) |
| 15 | 阀体 | 不锈钢 CF3M |
尺寸

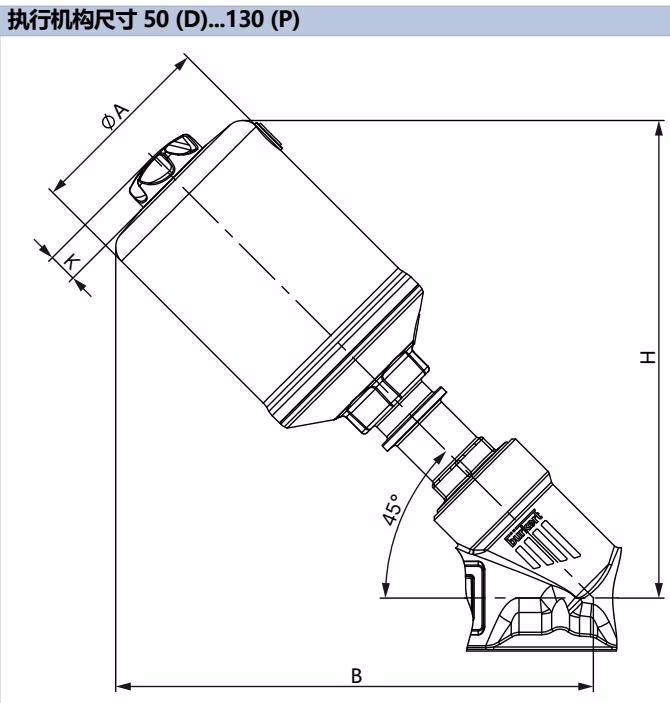

执行机构

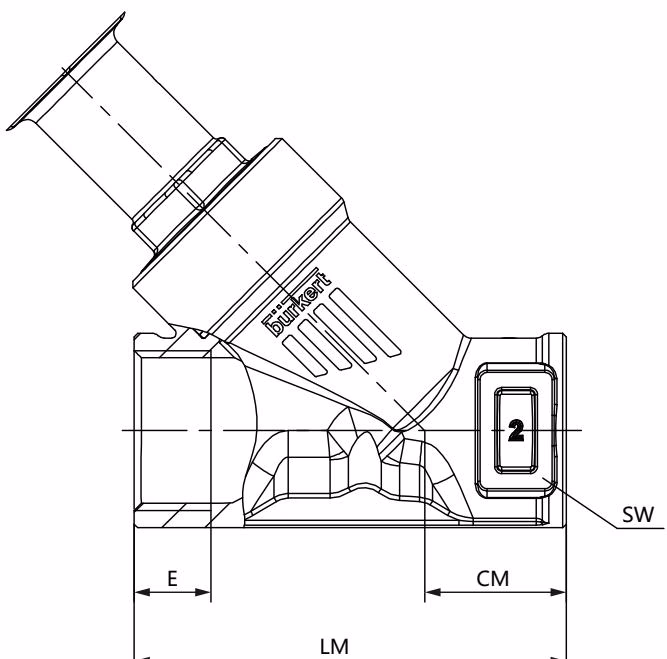

带螺纹接口的阀体
| DN | NPS | G | NPT | RC | CM | LM | SW |
|---|---|---|---|---|---|---|---|
| 10 | 3/8 | 12 | 10.3 | 10.1 | 18.5 | 65 | - |
| 15 | 1/2 | 14 | 13.7 | 13.2 | 24 | 65 | 27 |
| 20 | 3/4 | 16 | 14.0 | 14.5 | 27 | 75 | 34 |
| 25 | 1 | 18 | 16.8 | 16.8 | 29.5 | 90 | 41 |
| 32 | 1 1/4 | 16 | 17.3 | 19.1 | 36 | 110 | 50 |
| 40 | 1 1/2 | 18 | 17.3 | 19.1 | 35 | 120 | 55 |
| 50 | 2 | 24 | 17.6 | 23.4 | 45 | 150 | 70 |
| 65 | 2 1/2 | 26 | 23.7 | 26.7 | 57 | 185 | 85 |
| 80 | 3 | 28 | - | - | 71 | 220 | 100 |

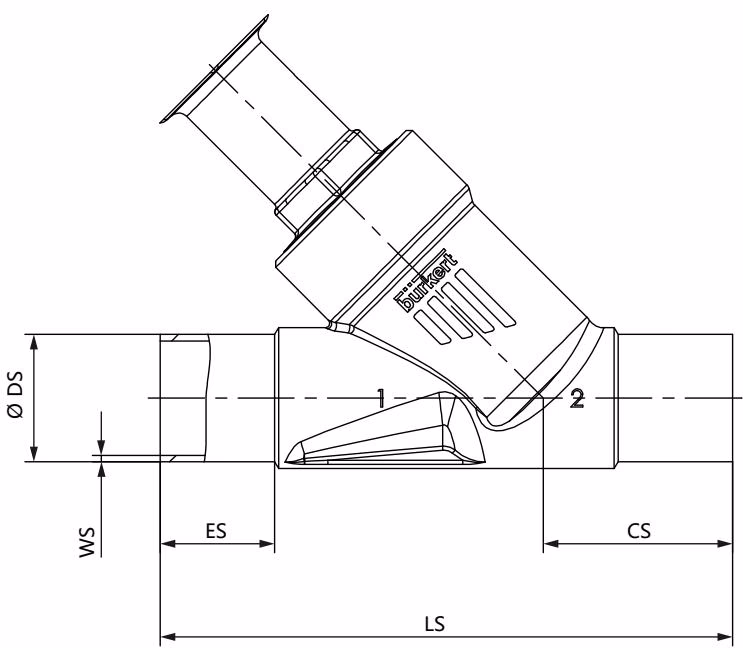

带有焊接接口的阀体
| DN | ES | CS | LS | Ø DS | WS |
|---|---|---|---|---|---|
| 10 | 20 | 26 | 80 | 17.2 | 1.6 |
| 15 | 19 | 34 | 100 | 21.3 | 1.6 |
| 20 | 20 | 39 | 115 | 26.9 | 1.6 |
| 25 | 26 | 43 | 130 | 33.7 | 2.0 |
| 32 | 26 | 45 | 145 | 42.4 | 2.0 |
| 40 | 26 | 49 | 160 | 48.3 | 2.0 |
| 50 | 26 | 50 | 175 | 60.3 | 2.0 |
| 65 | 26 | 50 | 210 | 76.1 | 2.3 |
| 80 | 26 | 88.5 | 266 | 88.9 | 2.3 |
| (适用于 DIN EN ISO 1127 / ISO 4200 / DIN 11866 系列 B) |

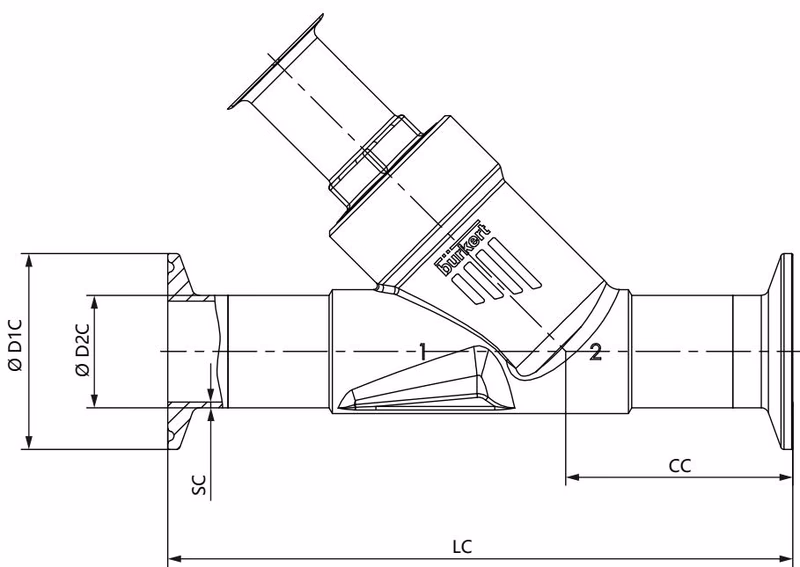

带卡盘接口的阀体
| DN | LC | CC | Ø D1 C | Ø D2 C | SC |
|---|---|---|---|---|---|
| 15 | 156 | 49.0 | 50.5 | 21.3 | 1.6 |
| 20 | 150 | 56.5 | 50.5 | 26.9 | 1.6 |
| 25 | 160 | 58.0 | 50.5 | 33.7 | 2.0 |
| 32 | 200 | 57.5 | 50.5 | 42.4 | 2.0 |
| 40 | 200 | 69.0 | 64.0 | 48.3 | 2.0 |
| 50 | 230 | 77.5 | 77.5 | 60.3 | 2.6 |
| (适用于卡盘: DIN 32676 系列 B) |

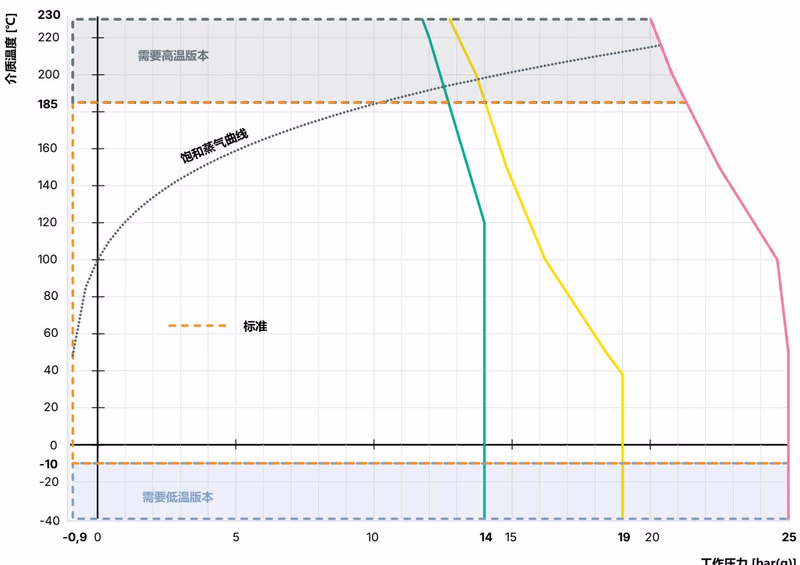

使用极限
除了最大工作压力外，Bürkert 过程阀的应用范围还受到依据相应标准的公称压力的限制。
高压受伤危险
在系统或设备上工作之前，请关闭压力并对管路进行排气或排空。
